4
УСТРОйСТвО ПРИБОРА.
ПРИНцИП РАБОТЫ
Электрическая тепловая пушка Supra (далее –
пушка) предназначена для вентиляции и обогре-
ва жилых и вспомогательных помещений. Рабо-
чее положение пушки – установка на полу.
Несущая конструкция пушки состоит из кожухов
наружного и внутреннего, изготовленных из ли-
стовой стали и имеющих цилиндрическую форму
(IH03-3R, IH03-5R) или прямоугольную форму
(IH03-3B, IH03-5B, IH03-9B, IH03-12B).
Во внутреннем кожухе размещены вентилятор и
трубчатые нагревательные элементы, Снаружи
кожуха корпуса расположен блок управления.
Наружный кожух закрыт входной и выходной ре-
шетками.
Вентилятор всасывает воздух через отверстия
входной решетки. Воздушный поток, проходя
между петлями трубчатых нагревательных эле-
ментов, подаётся в помещение через отверстия
выходной решетки.
При отключенных нагревателях пушка может
работать в режиме вентиляции. Пушка предна-
значена для эксплуатации в закрытых помеще-
ниях с температурой воздуха от +1°C до +40 °C, в
условиях, исключающих попадание на нее воды,
в том числе и атмосферных осадков.
Пушка соответствует обязательным требованиям
ГОСТ Р 52 161.2.30-2007 и техническим условиям
ТУ 3468-012-29960732-2014.
Для обеспечения безопасной работы пушка снаб-
жена специальным термодатчиком, отключаю-
щим нагревательные элементы и вентилятор в
случае перегрева.
Внимание! Частное срабатывание термо-
датчика не является нормальным режи-
мом работы аппарата.
Аппарат снабжен термостатом, поддерживаю-
щим заданную температуру путем автоматиче-
ского периодического отключения и включения
нагревательных элементов. Плавное регулирова-
ние и настройка работы термостата на необходи-
мую температуру срабатывания осуществляется
при помощи ручки регулятора термостата.
Управление режимами осуществляется с помо-
щью ручек переключателя режимов работы.
Электрическая схема приведена на рис.3.

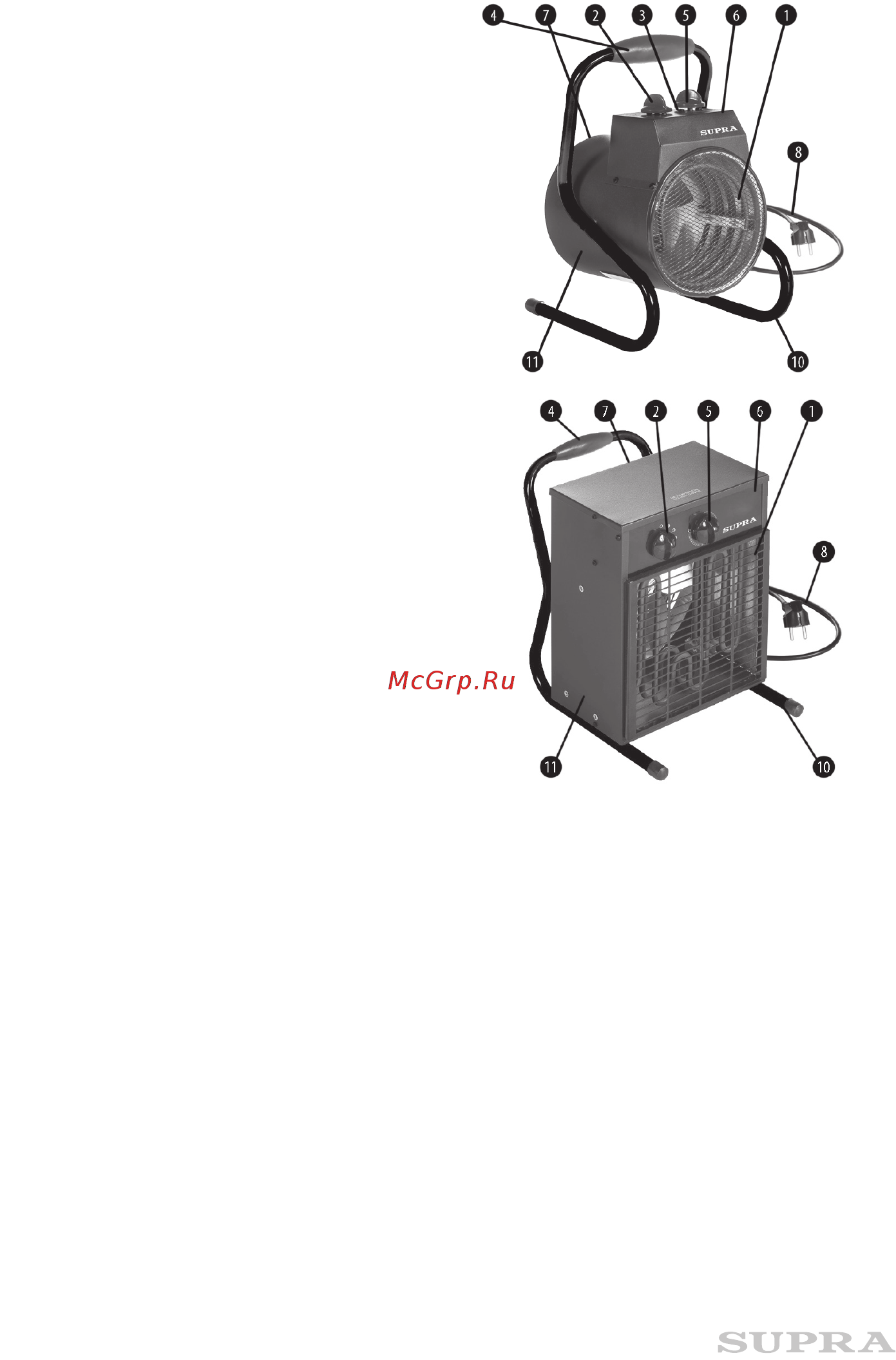

Рис 1.
1. Выходная решетка
2. Ручка переключателя режимов работы
3. Индикатор работы
4. Ручка для перемещения тепловой пушки
5. Ручка термостата
6. Блок управления
7. Решётка входная
8. Шнур питания
9. Фиксаторы
10. Опора
11. Корпус пушки
КОМПЛЕКТАцИЯ
- тепловая пушка – 1 шт.
- руководство по эксплуатации (включает гаран-
тийный талон) – 1 шт.
- упаковка – 1 шт.
