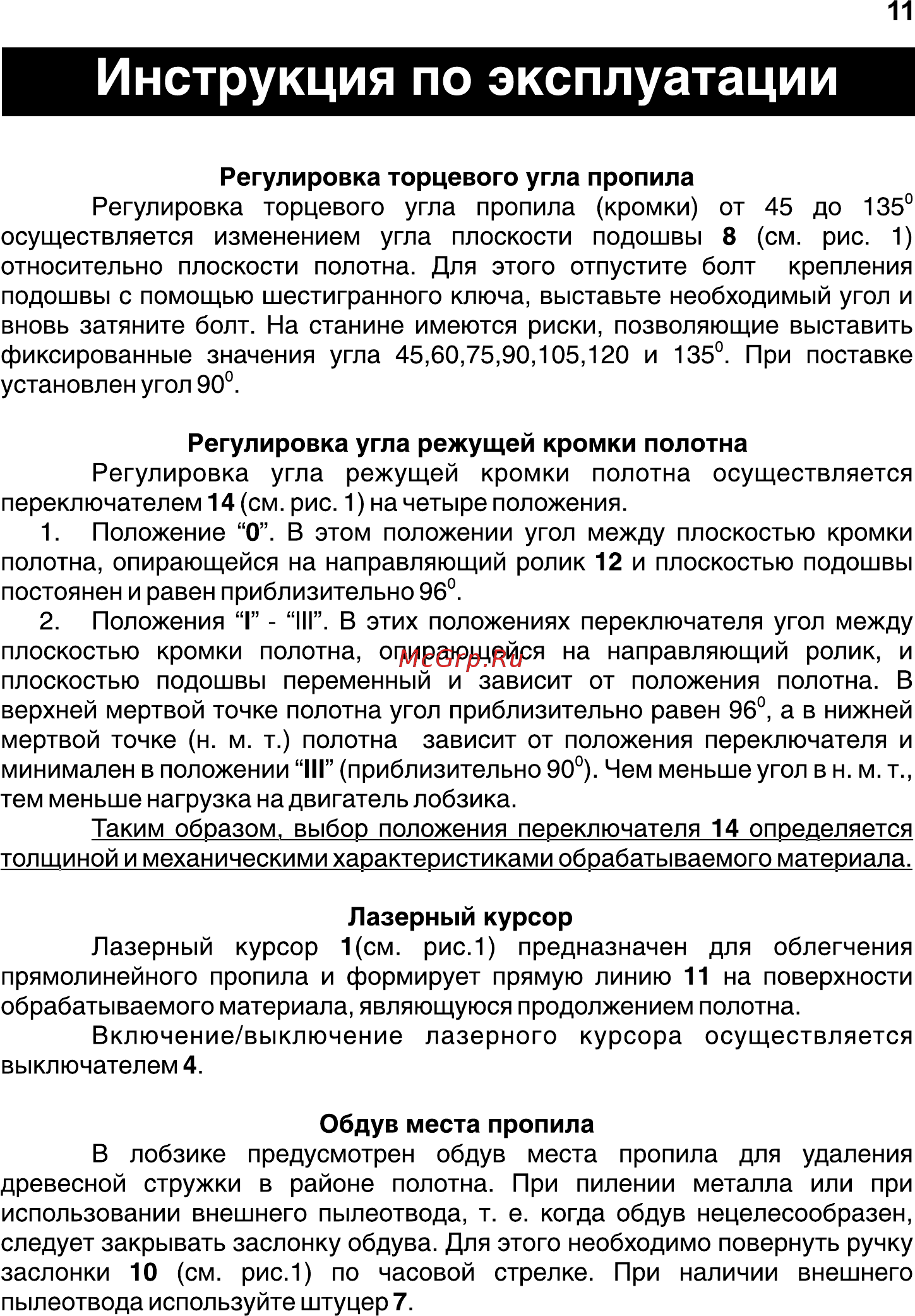

11 Инструкция по эксплуатации Регулировка торцевого угла пропила Регулировка торцевого угла пропила кромки от 45 до 135 осуществляется изменением угла плоскости подошвы 8 см рис 1 относительно плоскости полотна Для этого отпустите болт крепления подошвы с помощью шестигранного ключа выставьте необходимый угол и вновь затяните болт На станине имеются риски позволяющие выставить фиксированные значения угла 45 60 75 90 105 120 и 135 При поставке установлен угол 90 Регулировка угла режущей кромки полотна Регулировка угла режущей кромки полотна осуществляется переключателем 14 см рис 1 на четыре положения 1 Положение 0 В этом положении угол между плоскостью кромки полотна опирающейся на направляющий ролик 12 и плоскостью подошвы постоянен и равен приблизительно 96 2 Положения I III В этих положениях переключателя угол между плоскостью кромки полотна опирающейся на направляющий ролик и плоскостью подошвы переменный и зависит от положения полотна В верхней мертвой точке полотна угол приблизительно равен 96 а в нижней мертвой точке н м т полотна зависит от положения переключателя и минимален в положении III приблизительно 90 Чем меньше угол в н м т тем меньше нагрузка на двигатель лобзика Таким образом выбор положения переключателя 14 определяется толщиной и механическими характеристиками обрабатываемого материала Лазерный курсор Лазерный курсор 1 см рис 1 предназначен для облегчения прямолинейного пропила и формирует прямую линию 11 на поверхности обрабатываемого материала являющуюся продолжением полотна Включение выключение лазерного курсора осуществляется выключателем 4 Обдув места пропила В лобзике предусмотрен обдув места пропила для удаления древесной стружки в районе полотна При пилении металла или при использовании внешнего пылеотвода т е когда обдув нецелесообразен следует закрывать заслонку обдува Для этого необходимо повернуть ручку заслонки 10 см рис 1 по часовой стрелке При наличии внешнего пылеотвода используйте штуцер 7
