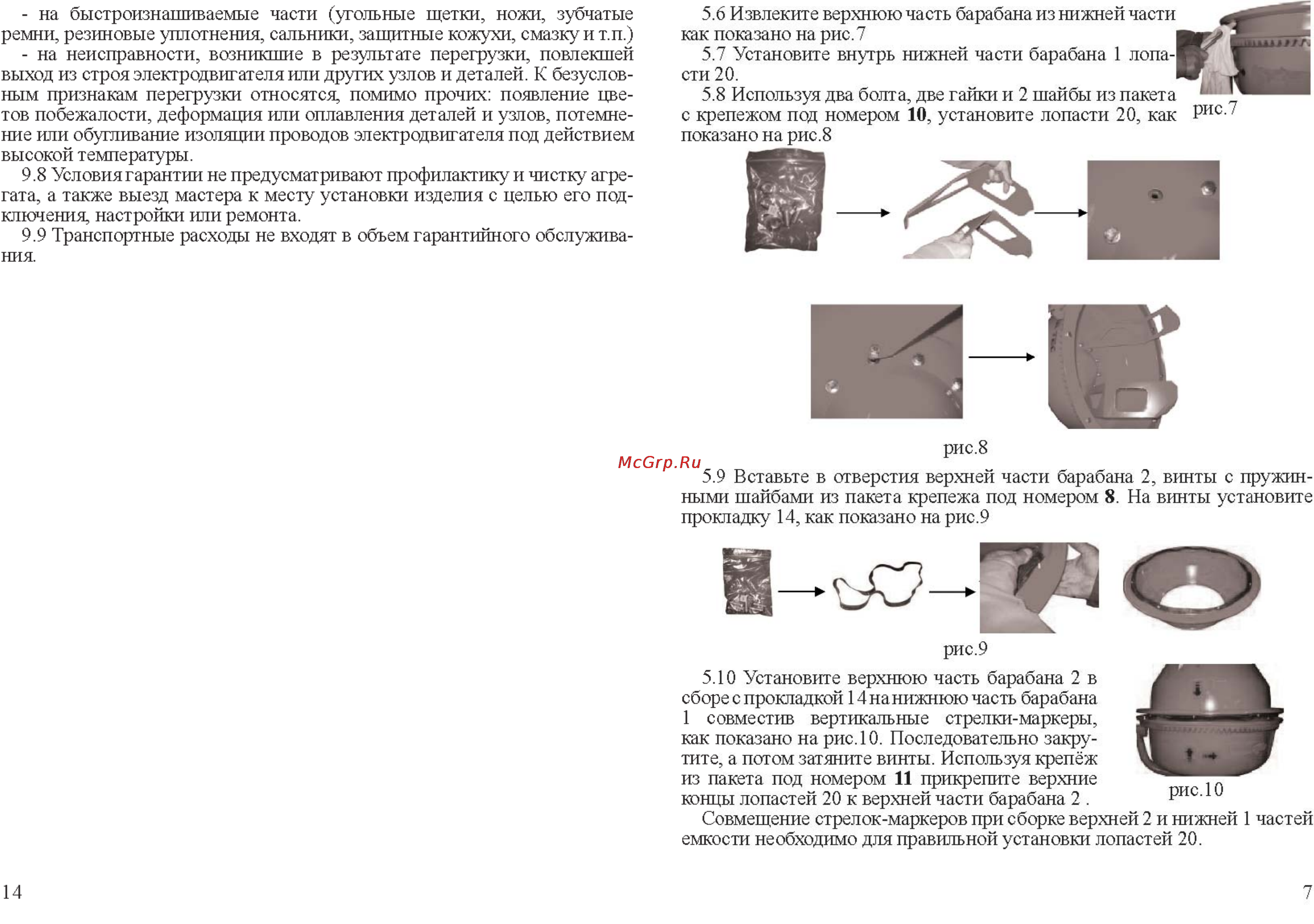

на быстроизнашиваемые части угольные щетки ножи зубчатые ремни резиновые уплотнения сальники защитные кожухи смазку и т п на неисправности возникшие в результате перегрузки повлекшей выход из строя электродвигателя или других узлов и деталей К безуслов ным признакам перегрузки относятся помимо прочих появление цве тов побежалости деформация или оплавления деталей и узлов потемне ние или обугливание изоляции проводов электродвигателя под действием высокой температуры 9 8 Условия гарантии не предусматривают профилактику и чистку агре гата а также выезд мастера к месту установки изделия с целью его под ключения настройки или ремонта 9 9 Транспортные расходы не входят в объем гарантийного обслужива ния 5 6 Извлеките верхнюю часть барабана из нижней части как показано на рис 7 5 7 Установите внутрь нижней части барабана 1 лопа сти 20 5 8 Используя два болта две гайки и 2 шайбы из пакета с крепежом под номером 10 установите лопасти 20 как Рис показано на рис 8 рис 8 5 9 Вставьте в отверстия верхней части барабана 2 винты с пружин ными шайбами из пакета крепежа под номером 8 На винты установите прокладку 14 как показано на рис 9 рис 9 5 10 Установите верхнюю часть барабана 2 в сборе с прокладкой 14нанижнюю часть барабана 1 совместив вертикальные стрелки маркеры как показано на рис 10 Последовательно закру тите а потом затяните винты Используя крепёж из пакета под номером 11 прикрепите верхние рис 10 концы лопастей 20 к верхней части барабана 2 Совмещение стрелок маркеров при сборке верхней 2 и нижней 1 частей емкости необходимо для правильной установки лопастей 20 14 7
