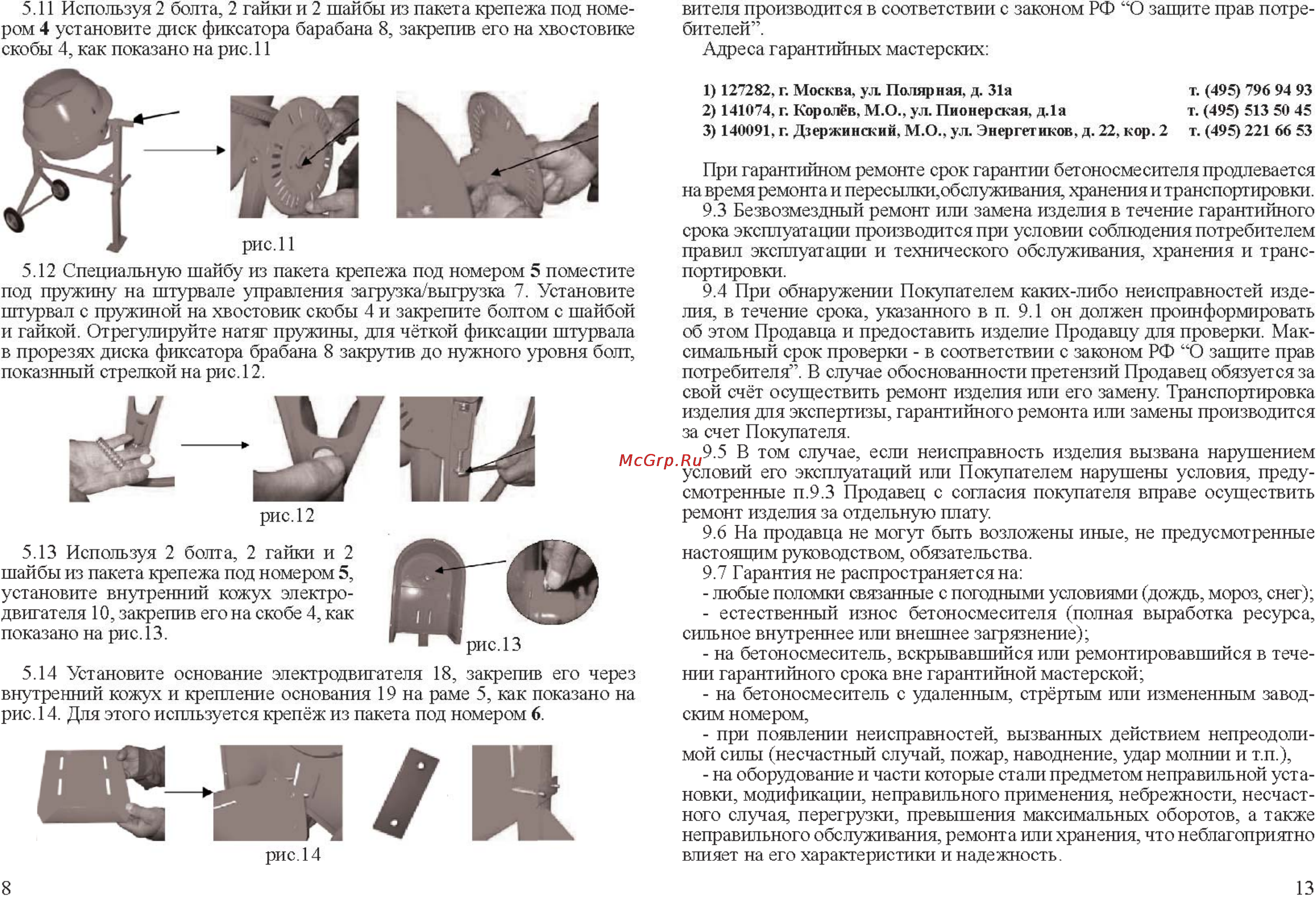

5 11 Используя 2 болта 2 гайки и 2 шайбы из пакета крепежа под номе ром 4 установите диск фиксатора барабана 8 закрепив его на хвостовике скобы 4 как показано на рис 11 вителя производится в соответствии с законом РФ О защите прав потре бителей Адреса гарантийных мастерских 1 127282 г Москва ул Полярная д 31а т 495 796 94 93 2 141074 г Королёв М О ул Пионерская д 1а т 495 513 50 45 3 140091 г Дзержинский М О ул Энергетиков д 22 кор 2 т 495 221 66 53 5 12 Специальную шайбу из пакета крепежа под номером 5 поместите под пружину на штурвале управления загрузка выгрузка 7 Установите штурвал с пружиной на хвостовик скобы 4 и закрепите болтом с шайбой и гайкой Отрегулируйте натяг пружины для чёткой фиксации штурвала в прорезях диска фиксатора брабана 8 закрутив до нужного уровня болт показнный стрелкой на рис 12 5 13 Используя 2 болта 2 гайки и 2 шайбы из пакета крепежа под номером 5 установите внутренний кожух электро двигателя 10 закрепив его на скобе 4 как показано на рис 13 рис 13 5 14 Установите основание электродвигателя 18 закрепив его через внутренний кожух и крепление основания 19 на раме 5 как показано на рис 14 Для этого испльзуется крепёж из пакета под номером 6 рис 14 8 При гарантийном ремонте срок гарантии бетоносмесителя продлевается на время ремонта и пересылки обслуживания хранения и транспортировки 9 3 Безвозмездный ремонт или замена изделия в течение гарантийного срока эксплуатации производится при условии соблюдения потребителем правил эксплуатации и технического обслуживания хранения и транс портировки 9 4 При обнаружении Покупателем каких либо неисправностей изде лия в течение срока указанного в и 9 1 он должен проинформировать об этом Продавца и предоставить изделие Продавцу для проверки Мак симальный срок проверки в соответствии с законом РФ О защите прав потребителя В случае обоснованности претензий Продавец обязуется за свой счёт осуществить ремонт изделия или его замену Транспортировка изделия для экспертизы гарантийного ремонта или замены производится за счет Покупателя 9 5 В том случае если неисправность изделия вызвана нарушением условий его эксплуатаций или Покупателем нарушены условия преду смотренные п 9 3 Продавец с согласия покупателя вправе осуществить ремонт изделия за отдельную плату 9 6 На продавца не могут быть возложены иные не предусмотренные настоящим руководством обязательства 9 7 Гарантия не распространяется на любые поломки связанные с погодными условиями дождь мороз снег естественный износ бетоносмесителя полная выработка ресурса сильное внутреннее или внешнее загрязнение на бетоносмеситель вскрывавшийся или ремонтировавшийся в тече нии гарантийного срока вне гарантийной мастерской на бетоносмеситель с удаленным стрёртым или измененным завод ским номером при появлении неисправностей вызванных действием непреодоли мой силы несчастный случай пожар наводнение удар молнии и т п на оборудование и части которые стали предметом неправильной уста новки модификации неправильного применения небрежности несчаст ного случая перегрузки превышения максимальных оборотов а также неправильного обслуживания ремонта или хранения что неблагоприятно влияет на его характеристики и надежность 13
