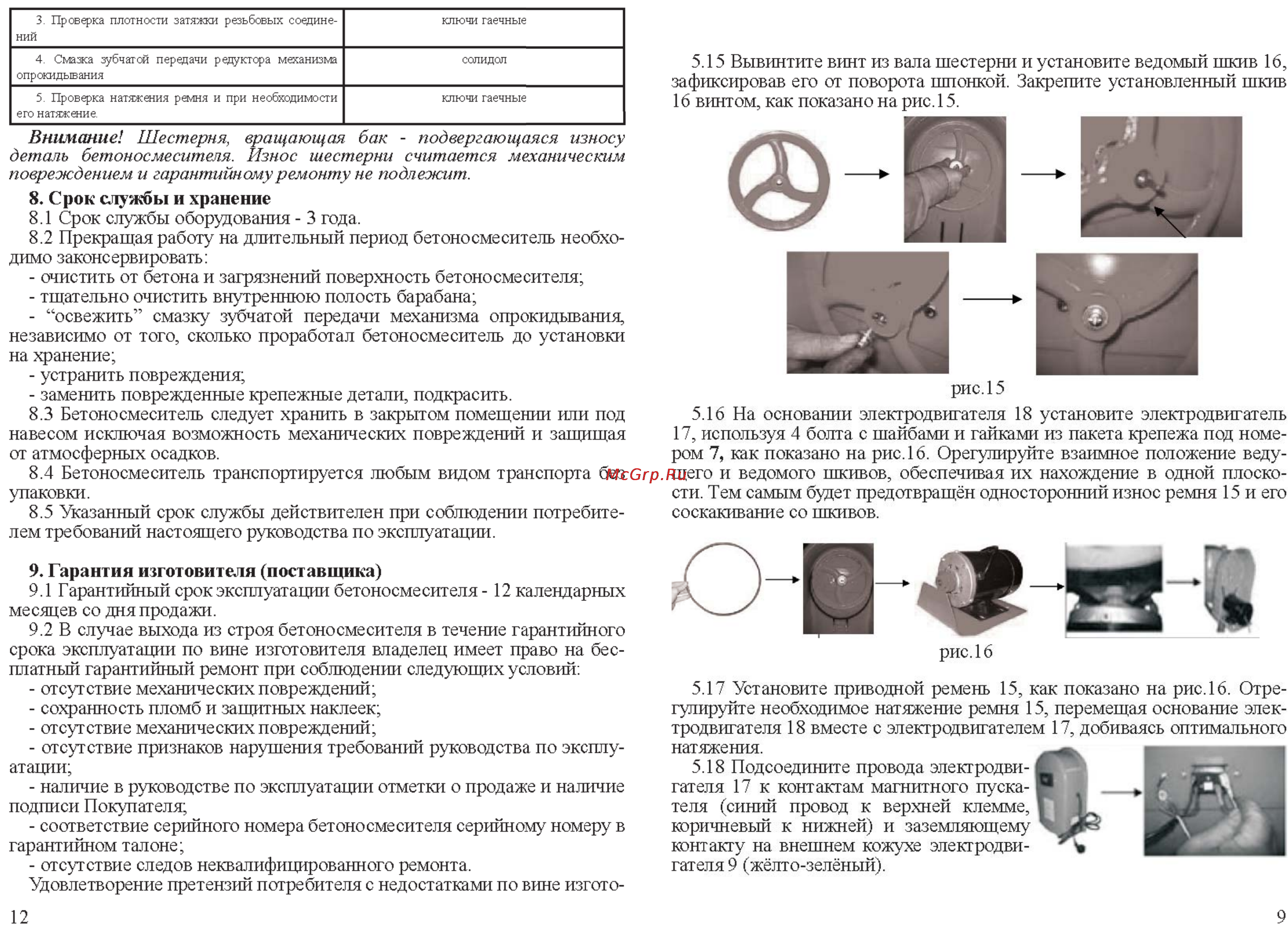

3 Проверка плотности затяжки резьбовых соедине ключи гаечные ний 4 Смазка зубчатой передачи редуктора механизма опрокидывания солидол 5 Проверка натяжения ремня и при необходимости его натяжение ключи гаечные Внимание Шестерня вращающая бак подвергающаяся износу деталь бетоносмесителя Износ шестерни считается механическим повреждением и гарантийному ремонту не подлежит 8 Срок службы и хранение 8 1 Срок службы оборудования 3 года 8 2 Прекращая работу на длительный период бетоносмеситель необхо димо законсервировать очистить от бетона и загрязнений поверхность бетоносмесителя тщательно очистить внутреннюю полость барабана освежить смазку зубчатой передачи механизма опрокидывания независимо от того сколько проработал бетоносмеситель до установки на хранение устранить повреждения заменить поврежденные крепежные детали подкрасить 8 3 Бетоносмеситель следует хранить в закрытом помещении или под навесом исключая возможность механических повреждений и защищая от атмосферных осадков 8 4 Бетоносмеситель транспортируется любым видом транспорта без упаковки 8 5 Указанный срок службы действителен при соблюдении потребите лем требований настоящего руководства по эксплуатации 9 Гарантия изготовителя поставщика 9 1 Гарантийный срок эксплуатации бетоносмесителя 12 календарных месяцев со дня продажи 9 2 В случае выхода из строя бетоносмесителя в течение гарантийного срока эксплуатации по вине изготовителя владелец имеет право на бес платный гарантийный ремонт при соблюдении следующих условий отсутствие механических повреждений сохранность пломб и защитных наклеек отсутствие механических повреждений отсутствие признаков нарушения требований руководства по эксплу атации наличие в руководстве по эксплуатации отметки о продаже и наличие подписи Покупателя соответствие серийного номера бетоносмесителя серийному номеру в гарантийном талоне отсутствие следов неквалифицированного ремонта Удовлетворение претензий потребителя с недостатками по вине изгото12 5 15 Вывинтите винт из вала шестерни и установите ведомый шкив 16 зафиксировав его от поворота шпонкой Закрепите установленный шкив 16 винтом как показано на рис 15 рис 15 5 16 На основании электродвигателя 18 установите электродвигатель 17 используя 4 болта с шайбами и гайками из пакета крепежа под номе ром 7 как показано на рис 16 Орегулируйте взаимное положение веду щего и ведомого шкивов обеспечивая их нахождение в одной плоско сти Тем самым будет предотвращён односторонний износ ремня 15 и его соскакивание со шкивов рис 16 5 17 Установите приводной ремень 15 как показано на рис 16 Отре гулируйте необходимое натяжение ремня 15 перемещая основание элек тродвигателя 18 вместе с электродвигателем 17 добиваясь оптимального натяжения 5 18 Подсоедините провода электродви гателя 17 к контактам магнитного пуска теля синий провод к верхней клемме коричневый к нижней и заземляющему контакту на внешнем кожухе электродви гателя 9 жёлто зелёный 9
