Frico swh22 [10/56] Sire advanced with mixing cabinet
![Frico swh22 [10/56] Sire advanced with mixing cabinet](/views2/1230829/page10/bga.png)
SWH
10
X5
C2
X4
C1
X3
ROOM
PE N L
SUPPLY 230V
ACTUATOR
230V
SIReST23024
SIReRTX
(optional)
SIReUA1
EXTERNAL SETBACK TEMP.
on/off (potential free contact)
EXTERNAL ALARM IN
(potential free contact)
EXTERNAL RPM 0-10V DC IN
EXTERNAL ON/OFF
5-30V AC/DC
ALARM OUT (BMS)
(potential free contact,
max 3A, 230V)
7 8
9
10
11
12
1516
17
18
1920
+
-
COM 1 COM 2
BUS
(not in use)
ROOM
SIReA1X
C2
X5
C1
X4
ROOM
X3
Pot.
Unit ID
SIReB1
N L
PE
N
L
PE
SIReSDM24
123
4
5
6
1314
+
-
+
-
EXTERNAL HEAT 0-10V DC IN
2122
SIReOTX
White
Blue
ACTUATOR SUPPLY
SIReWTA
(Return water temp. sensor)
24V
123
4
5
6
+
-
SIReSMM24
Black
Red
White
Blue
Black
Red

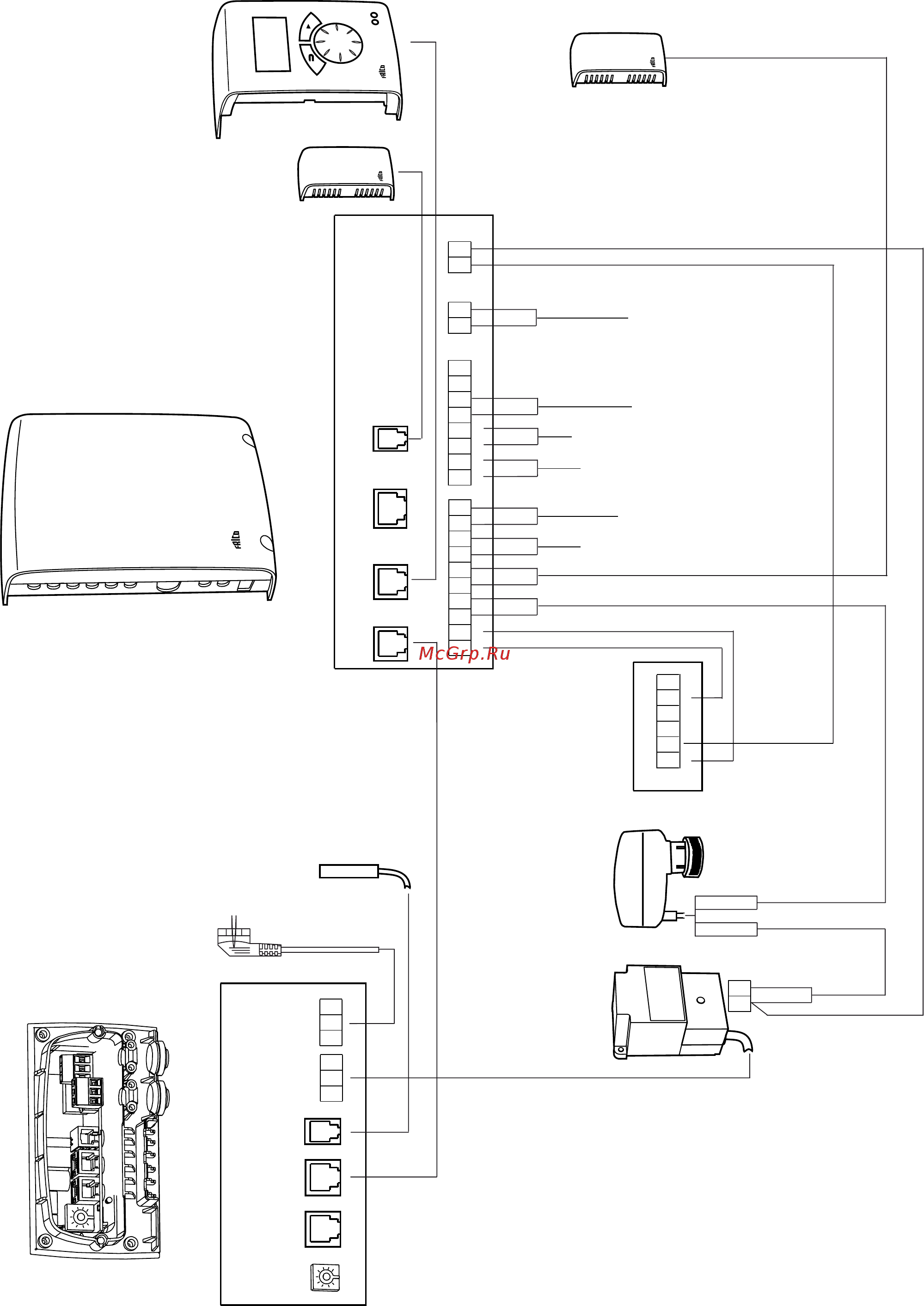

SIRe Advanced with mixing cabinet
