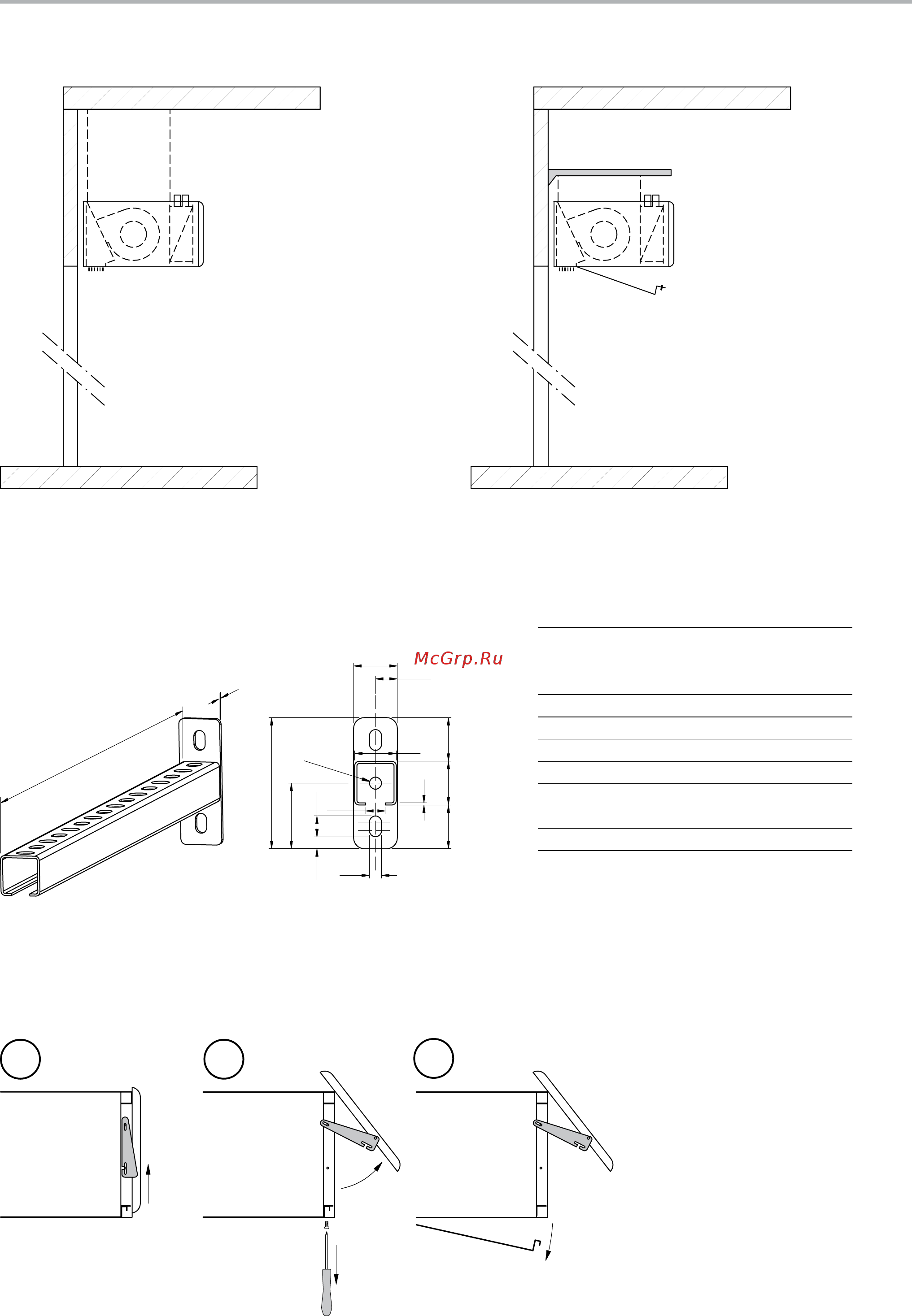

3
Thermozone AG 4500/5000 A/W
Installation alternatives
Wall mountedCeiling mounted
40
640
5
Ø11
20
38
18
11
120
60
1911
2
404040
Mounting bracket GWB640 (accessories)
To open
1 2
3
Type Wall bracket
GWB640
AG4515 2 pcs
AG4520 3 pcs
AG4525 3 pcs
AG5010 2 pcs
AG5015 2 pcs
AG5020 3 pcs
AG5025 3 pcs
