Н
х 1
M 1 0 х 6 0

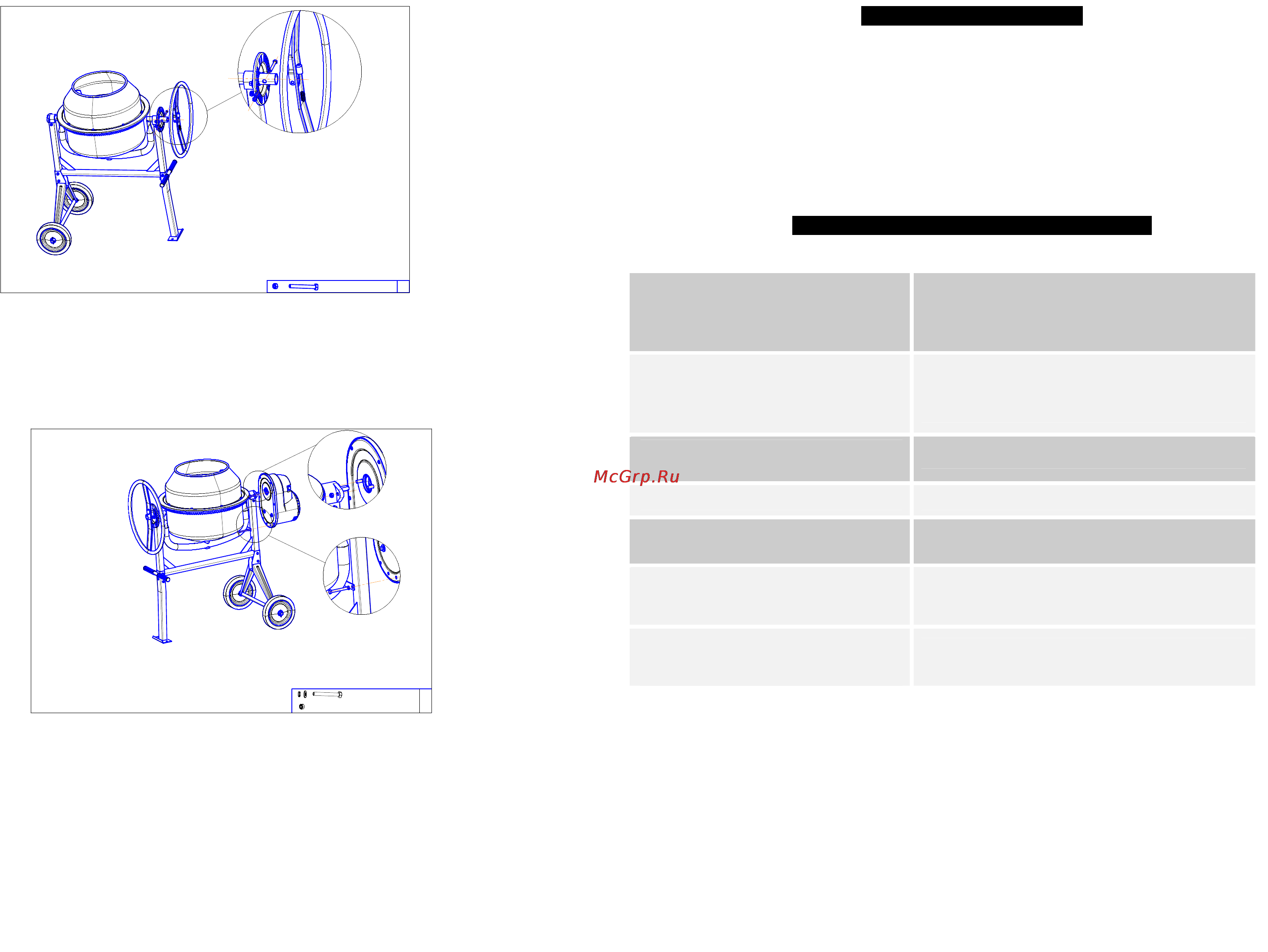

Р и с . 9
5.7 Пружина поз.5 помещается в ее держатель с помощью U- образной скобы, для
более удобной сборки. Наденьте маховик поз.11 на ось траверсы, совместив отверстия скобы
маховика с отверстиями в оси траверсы. Вставьте в эти отверстия болт М10х60 и затяните
гайку.
Фиксационные выступы кронштейна маховика должны свободно входить и выходить из
прорезей фиксирующего диска.
M 8 х 6 5 х 2
I
M 8
х 2
Р и с . 1 0
5.8 Обратите внимание на то, как расположена лыска (прямая часть) в цилиндрическом,
посадочном, отверстии выглядывающей ступицы шкива. Выставите приблизительно в таком
же положении и лыску приводного вала, это удобнее сделать, прокручивая дно
смесительного барабана
.
После того как вал привода будет сориентирован, установите на
него привод поз.2, введя конец приводного вала в посадочное отверстие шкива
электропривода до упора в корпус основания. Шпильки расположенные в верхней части
электропривода должны заходить в пазы кронштейна, приваренного к корпусу
поз.14.Заверните на шпильки две гайки М8. Соберите два болта М8х65 с шайбами.
Установите пластину поз.13 с внутренней стороны рамы, совместите с резьбовыми
отверстиями внизу привода поз.2,заверните в них болты М8х65 в сборе с шайбами.
9 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
9.1 Безопасная и долговечная работа смесителя зависит от его правильной
эксплуатации и своевременного ухода.
Техническое обслуживание производится с целью поддержания смесителя в
рабочем состоянии.
9.2 Техническое обслуживание сводится к ежесменному уходу за смесителем.
В ежесменное обслуживание входит: очистка смесителя от бетона (раствора) и
загрязнений.
Проверка затяжки резьбовых соединений.
10 ВОЗМОЖНЫЕ ОТКАЗЫ И МЕТОДЫ ИХ УСТРАНЕНИЯ
Таблица 4
Неисправность Методы устранения
1.При включении смесителя двигатель
не работает.
Отсутствие напряжения в сети.
Проверить наличие напряжения в штепсельной
розетке
2.Повреждение токоподводящего
шнура.
Заменить шнур
3.Поврежден электродвигатель. Обратиться к специалисту- электрику
4.Шестерня z-12 проскакивает по
зубчатому венцу.
Чрезмерный износ шестерни, заменить
5.Течь раствора из-под поверхности
соприкосновения фланца
подшипникового узла и дна.
Очистить полость барабана от раствора и
произвести затяжку болтов М8 в нижней части
барабана.
6.Бетоносмеситель запускается, но при
незначительной загрузке
автоматически отключается
Слишком длинный удлинительный кабель или
мало сечение проводов,заменить
Удлинители должны быть длиной не более 50 м. Диаметр поперечного сечения
провода в кабеле удлинителя должен быть не менее 1,5 мм – 2 мм, для того, чтобы
выдержать напряжение 230V. Неправильно подобранный удлинитель может привести к
тому, что машина перегреется и электродвигатель сгорит. Максимальная длина
удлинительного кабеля при сечении 1,5 мм
2
равна 25 м. При большей длине кабеля
сечение должно быть не менее 2,5 мм
2
.
Учитывая простоту устройства смесителя обслуживание, замена частей,
устранение возможных неисправностей не будет составлять вам особых
трудностей
