Комплектация
№
Наименование
Кол-во Примеч
1 Опора 1
2 Привод бетоносмесителя 1
3 Воронка 1
4 Основание 1
5 Пружина 1
6 Лопасть 2
7 Колесо 2
8 Диск 1
9 Опора колесная 1
10 Рама 2
11 Маховик 1
12 Прокладка резиновая(под воронку) 1
13 Пластина 1 В пакете
14 Корпус 1
Комплект крепежа и детали /пакет/
5 РУКОВОДСТВО ПО МОНТАЖУ
Смеситель поставляется от производителя частично собранным и упакованным
в коробку из гофрокартона. Поэтому для облегчения и ускорения монтажа следует
внимательно ознакомиться с содержанием настоящего раздела.
Для монтажа потребуется следующий инструмент:
два гаечных ключа 13
отвертка
молоток
плоскогубцы
Для сборки бетоносмесителя необходимо вынуть детали бетоносмесителя из коробки. Сборка
осуществляется в следующей последовательности:

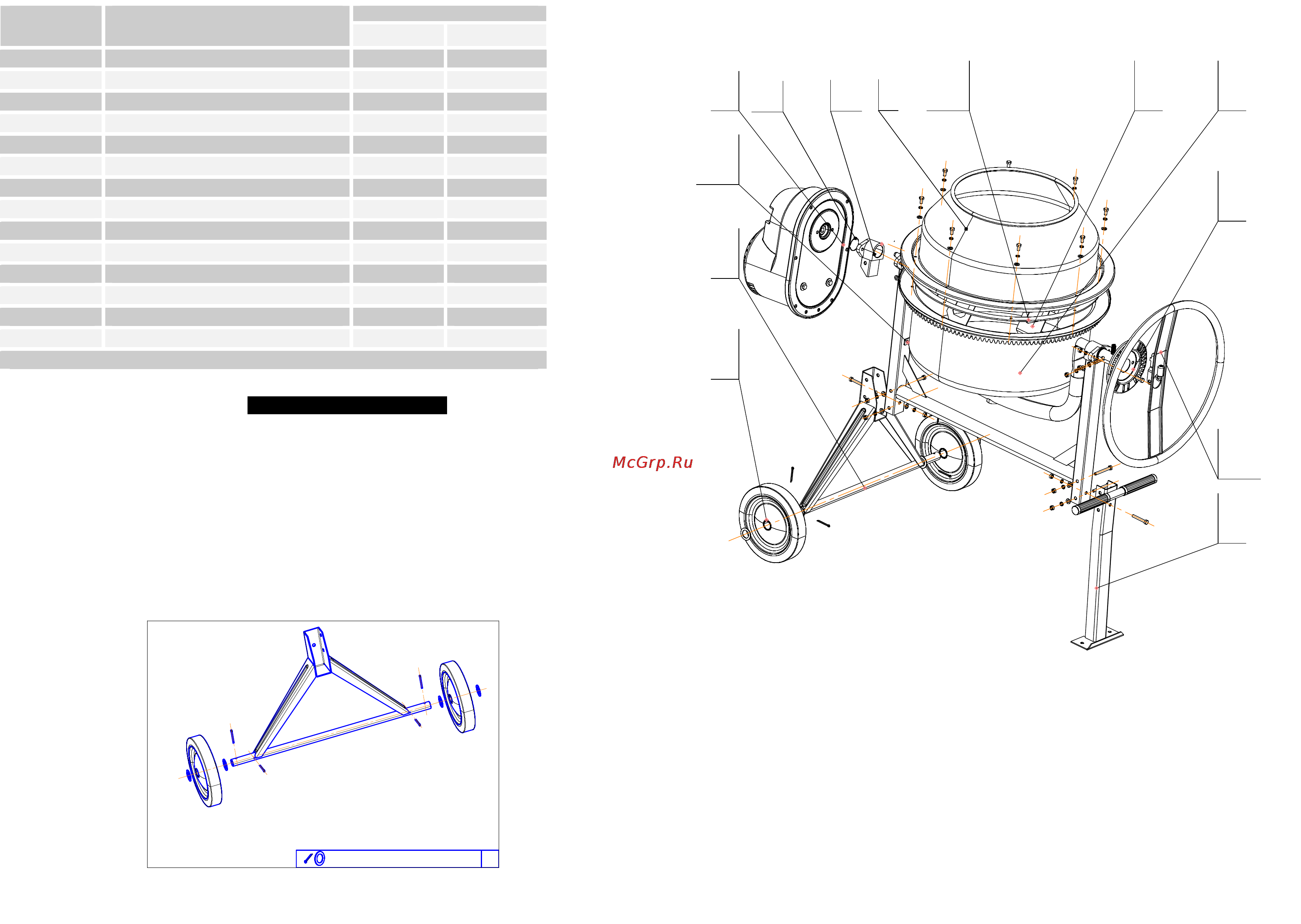

Р и с . 2
A
х 4
1 - о п о р а
2 - п р и в о д б е т о н о с м е с и т е л я
3 - в о р о н к а
4 - о с н о в а н и е
5 - п р у ж и н а
6 - л о п а с т ь
7 - к о л е с о
8 - д и с к
9 - о п о р а к о л е с н а я
1 0 - р а м а
1 1 - м а х о в и к
1 2 - п р о к л а д к а р е з и н о в а я
1 3 - п л а с т и н а
1 4 - к о р п у с
1 5 - к о л ь ц о с т о п о р н о е
Б е т о н о с м е с и т е л ь г р а в и т а ц и о н н ы й
3
1 4
1 5
2
1
1 1
8
4 6 1 2
7
9
1 3
1 - о п о р а
2 - п р и в о д б е т о н о с м е с и т е л я
3 - в о р о н к а
4 - о с н о в а н и е
5 - п р у ж и н а
6 - л о п а с т ь
7 - к о л е с о
8 - д и с к
9 - о п о р а к о л е с н а я
1 0 - р а м а
1 1 - м а х о в и к
1 2 - п р о к л а д к а р е з и н о в а я
1 3 - п л а с т и н а
1 4 - к о р п у с
1 5 - к о л ь ц о с т о п о р н о е
Б е т о н о с м е с и т е л ь г р а в и т а ц и о н н ы й
3
1 4
1 5
2
1
1 1
8
4 6 1 2
7
9
1 3
Содержание
- Бетоносмеситель ew 5125 1
- Оао строймаш 1
- Паспорт и инструкция по эксплуатации 1
- Бетоносмеситель ew 5125 имеет бетоносмеситель ew 5125 имеет сертификат соответствия росс cn ае62 а11090 срок действия сертификата соответствия с 01 4 011г выданы органом по сертификации росс ru 001 0ае62 общество с ограниченной ответственностью объединенный центр сертификация 2
- В процессе совершенствования бетоносмесителя в конструкцию могут вноситься незначительные изменения которые не отражены в данном издании 2
- Внимательное ознакомление с настоящим паспортом а так же 2
- Должны понимать и соблюдать все приведенные в ней указания 2
- Пожалуйста тщательно соблюдайте нижеприведенные пункты сохраняйте 2
- Сведения о сертификации 2
- Соблюдение указанных в нем требований техники безопасности обслуживания и консервации в значительной мере продлит срок службы смесителя облегчит труд и сэкономит время потребител 2
- Эту инструкцию по эксплуатации для дальнейшей работы до ввода бетоносмесителя в эксплуатацию прочтите эту инструкцию вы 2
- Бетоносмеситель поставляется потребителю в частично разобранном виде упакованным в бетоносмеситель поставляется потребителю в частично разобранном виде упакованным в коробку из гофрокартона бетоносмеситель согласно спецификации 1 шт упаковочная коробка 1 шт паспорт ew 5125 0 0 00 пс 1 шт 4
- Более 4
- Время перемешивания не более с 120 180 4
- Высота мм 1320 4
- Габаритные размеры не более 4
- Геометрический объем 4
- Дба 80 4
- Длина мм 1140 4
- Комплект поставки 4
- Крупность заполнителей не более мм 40 4
- Л 100 4
- Л 125 4
- Масса не более кг 55 4
- Наименование показателей ед изм значение 4
- Объем готового замеса бетонной 4
- Объем по загрузке 4
- Потребляемая мощность не более квт 0 7 4
- Привод опрокидывания ручной 4
- Смеси 4
- Таблица 2 4
- Техническая характеристика 4
- Ширина мм 700 4
- Эквивалентный уровень звука не 4
- Электропривод эпб 07 sym 0 0 00 4
- 2 х 1 5
- A х 4 х 2 х 1 m 8 х 7 0 m 8 х 5 5 в 5
- M 8 х 2 5
- M 8 х 2 5 х 2 g m 1 0 х 6 0 х 1 h m 8 х 6 5 х 2 i 5
- M 8 х 6 5 х 2 d 5
- Е х 2 m 8 х 2 0 х 6 х 2 m 8 х 1 6 m 8 х 2 0 f 5
- Х 2 х 1 m 8 х 7 0 m 8 х 5 5 с 5
- 1 4 1 5 6
- Б е т о н о с м е с и т е л ь г р а в и т а ц и о н н ы й 6
- Р и с 2 6
- С х е м а э л е к т р и ч е с к а я п р и н ц и п и а л ь н а я 7
- Р и с 7 9
- Для бетона для раствора 11
