8.3 Загрузка барабана согласно рецептуре производится вручную. При приготовлении
бетонной смеси надо влить часть воды, затем всыпать цемент и последовательно добавлять
гравий, песок и остальную часть воды. Угол наклона барабана к горизонтали во время
смешивания должен составлять приблизительно 20
о
- 35
о
в зависимости от типа смеси. Для
приготовления раствора угол наклона к горизонтали должен быть меньше, чем при
приготовлении бетона. Угол наклона барабана влияет на скорость перемешивания смеси.
Время смешивания составляет приблизительно 90 - 120 с.. Выгрузка готовой смеси
производится при вращающемся барабане через наклон его горловиной вниз. После
выгрузки смеси барабан переводится в положение загрузки и цикл повторяется.
8.4 При возникновении случаев непреднамеренного останова во время работы перед
следующим включением произведите выгрузку смеси, находящейся в смесительном
барабане. Запрещается применять какие-либо приспособления для ускоренной выгрузки
смеси из бетоносмесителя.
8.5 Рекомендуемая нагрузка на бетоносмеситель составляет максимум 75%/час
от времени работы: работа с данной нагрузкой продлевает срок службы
бетоносмесителя.
8.6 Категорически запрещается смазка пары шестерня - зубчатый венец, для
предотвращения преждевременного износа шестерни и зубчатого венца.

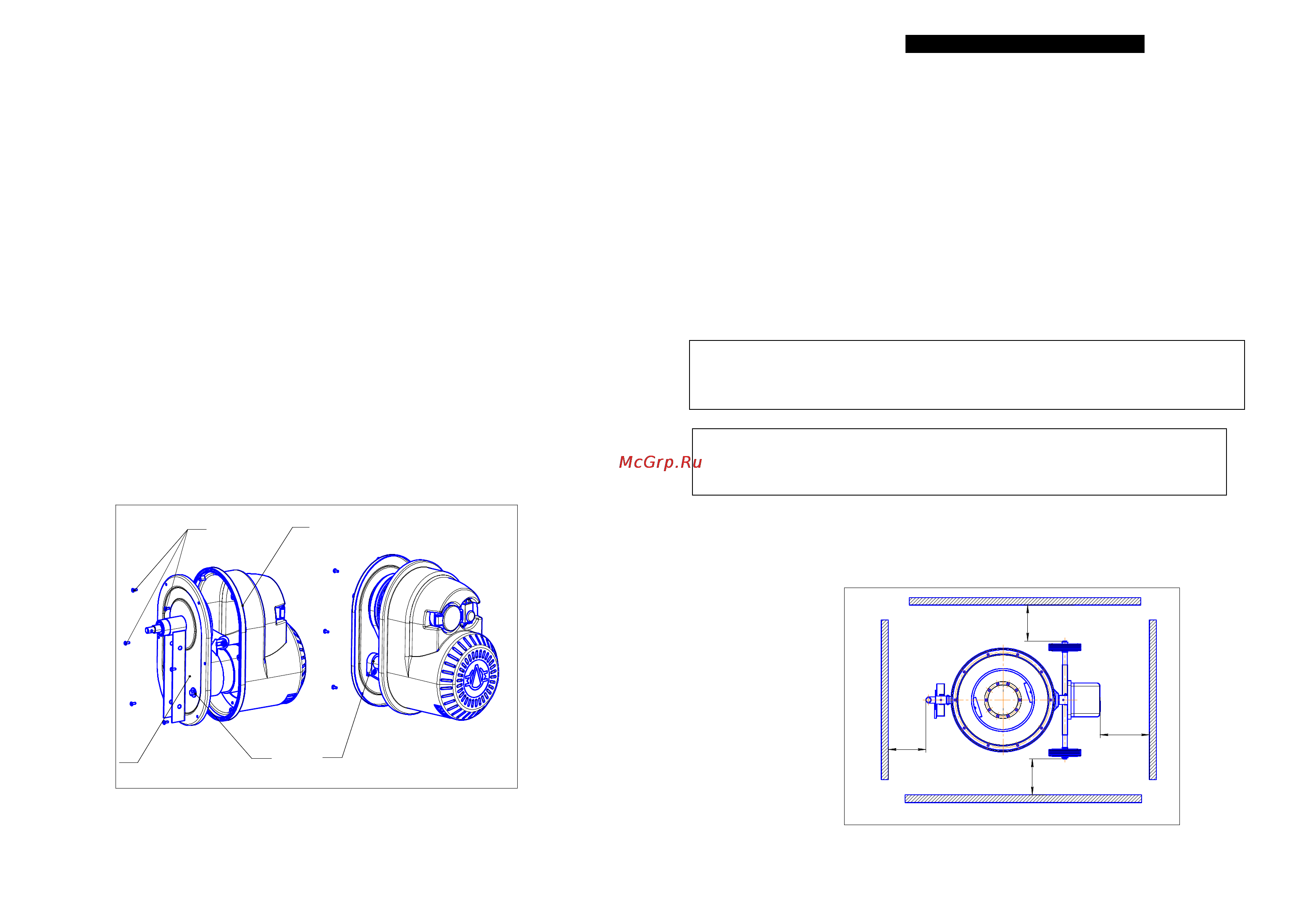

8.7 Необходимо следить за состоянием натяжения ремня. Об ослаблении натяжения
можно судить по снижению частоты вращения смесительного барабана. Частота вращения
для данного электропривода должна составлять приблизительно 27об/мин. При ослаблении
натяжения ремня в процессе работы необходимо, вывернуть винты поз 3. крепящие крышку
поз.1 , открыть его ,ослабить затяжку болтов поз.2 и осуществить натяжение, переместив
опору с закрепленным электродвигателем поз.4 по пазам основания поз.5 равномерно вниз.
Завернуть болты поз.2 , закрыть крышку привода поз.1, завернуть винты поз.3.
3 3
1
2
4
5
р и с . 1 2
1
2
4
5
р и с . 1 2
6 УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
6.1.Основными узлами бетоносмесителя являются барабан смесительный, траверса, рама,
механизм опрокидывания и фиксации барабана, опоры левая и правая и электропривод.
6.2.Смесительный барабан установлен на оси траверсы и вращается относительно нее в
подшипниках качения, установленных внутри барабана.
Снаружи смесительного барабана закреплен зубчатый венец, внутри установлены две лопасти,
осуществляющие перемешивание смеси.
Траверса бетоносмесителя закреплена на раме, которая одновременно соединена с опорами:
правой, с установленными на ней колесами и левой.
Привод вращения барабана осуществляется от электродвигателя.
Ведущая шестерня зубчатой передачи и ведомый шкив поликлиновой передачи смонтированы
на одном валу, который вращается в подшипниках качения.
Поворот положения смесительного барабана в процессе работы осуществляется вручную с
помощью маховика и устанавливается в необходимом положении фиксатором.
Пуск бетоносмесителя осуществляется выключателем установленным на крышке
электропривода.
Смеситель по типу защиты от поражения электрическим током
относится к классу I I.Класс I I, будет сохранен,если при ремонтах будут
использованы оригинальные запчасти, а расстояния не будут изменены.
Бетоносмечитель следует подключать к сети переменного однофазного
тока напряжением 220В частотой 50Гц через автоматический
выключатель АП50Б2МТ, Uн-500В, Iн-4А.
6.3 При установке бетоносмесителя на строительной площадке необходимо
выдерживать минимальные расстояния от стен, обеспечивающие безопасную и
производительную работу.(рис.13)
9 0 0 m i n
8 0 0 m i n
8 0 0 m i n
9 0 0 m i n
Р и с . 1 3
9 0 0 m i n
8 0 0 m i n
8 0 0 m i n
9 0 0 m i n
Р и с . 1 3
