Р и с . 4
2
1
D
х 1
M 8 х 6 5
Ç
4 2
х 2

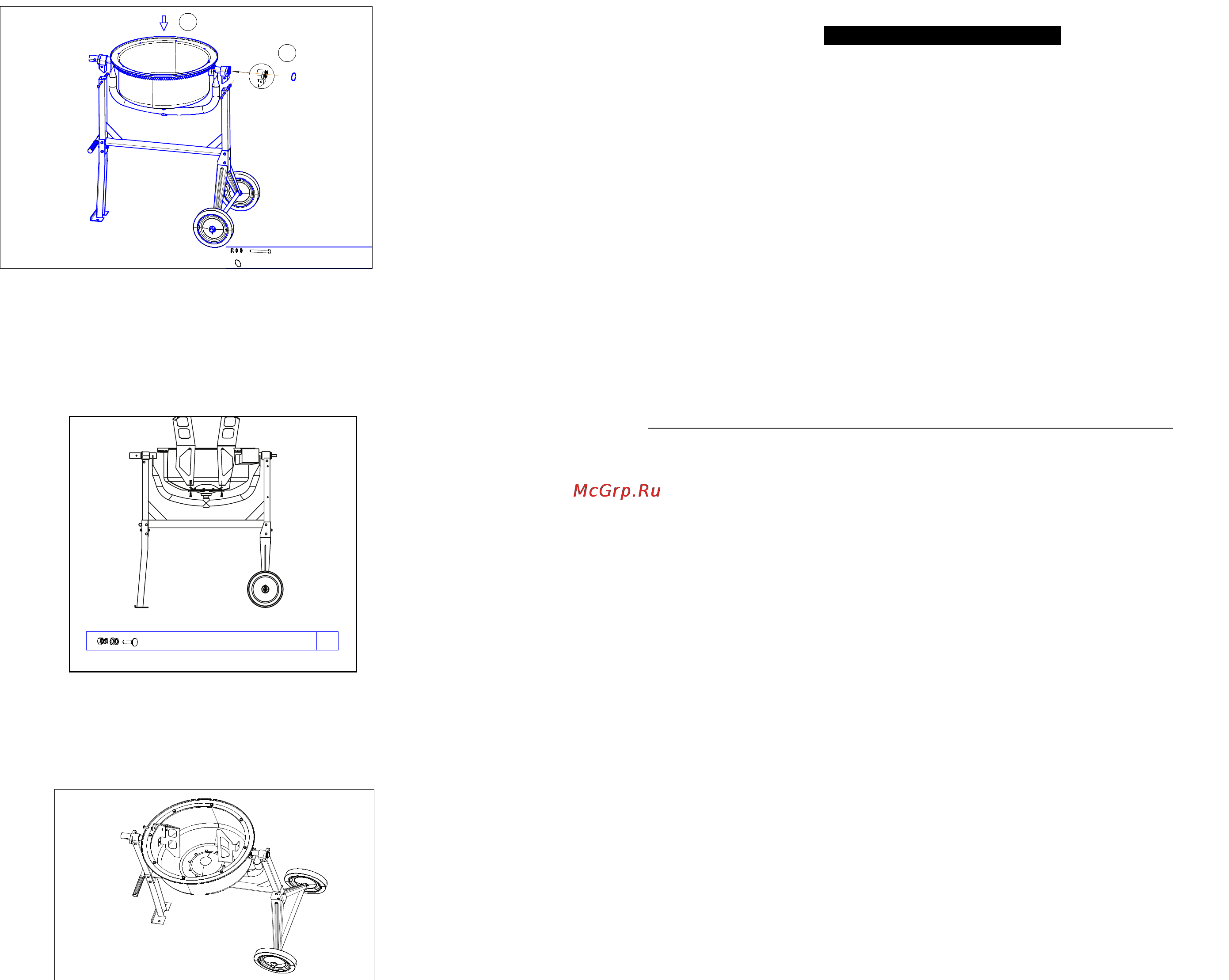

5.3 Установите на ось основания поз.4 корпус поз.14. Осторожно, вдвоем, установите
на раму в сборе, как показано на картинке. Вставьте в в отверстия рамы болты M8x65,
установите на них шайбы и заверните гайки. Установите стопорное кольцо в паз на оси
основания, как показано на рис.4.
Е
х 2 M 8 х 2 0
Е
х 2 M 8 х 2 0
Рис.
5.4 Установите лопасть внутрь дна барабана, совместив отверстие для крепления
лопастей. Между поверхностью дна и лопастью установите кожаную прокладку. С наружи дна
вставьте болт M8x20. На поверхность резьбы болта одеваем шайбы, и заворачиваем гайки.
Повторить переход для второй лопасти .Расположение установки лопастей показано на рис..6
.
Р и с . 6
14 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Гарантийный срок работы бетоносмесителя при односменной работе и
соблюдении правил эксплуатации, изложенных в настоящем паспорте, 12 месяцев со
дня продажи, но не более 18 месяцев со дня отгрузки заводом – изготовителем.
Смеситель снимается с гарантийного обслуживания в случаях:
-несоблюдения потребителем правил монтажа, ухода и
обслуживания в процессе эксплуатации;
-небрежного хранения и транспортировки.
-механических повреждений и повреждений, вызванных
неблагоприятными атмосферными и другими внешним
воздействиями, такими как дождь, снег, стихийные бедствия и
воздействия агрессивной среды, попадания внутрь посторонних
предметов.
-использования запасных частей не рекомендованных
производителем.
-самостоятельного внесения конструктивных изменений.
попытках самостоятельного ремонта.
По вопросам гарантийного и послегарантийного ремонта обращаться:
1 ОАО «Лебедянский завод строительно-отделочных машин»
тел: (47466) 31-2-79,5-23-91
2 ООО ТД «Строймаш» Московская обл. ,г.Щелково ул.Рабочая,2
Тел.(495) 660-16-32
3 ООО «ТД Строймаш -Сибирь» 650051 г.Кемерово пр.Кузнецкий,244
Тел.(3842) 37-72-06
