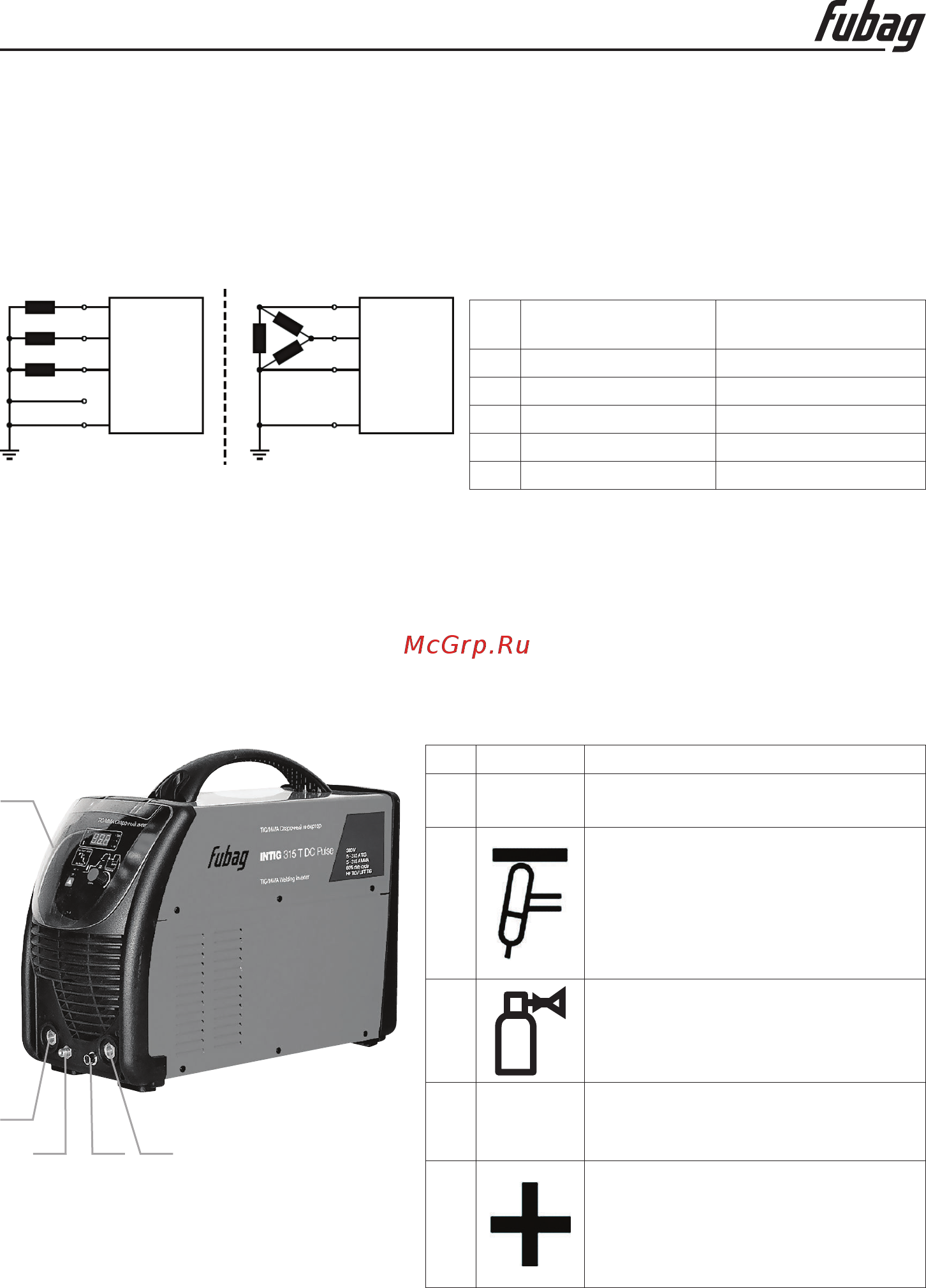

Fubag intig 315 t dc pulse 68 440.1 [7/20] Описание аппарата
![Fubag intig 315 t dc pulse 68 440.1 [7/20] Описание аппарата](/views2/1230975/page7/bg7.png)
INTIG 315 DC PULSE
Инструкция по эксплуатации
- 7 -
ции аппаратов в соответствии с классом защиты I.
Аппарат можно подключать либо
• к трехфазной 4-проводной системе с заземленным нулевым проводом, либо
• к трехфазной 3-проводной системе с заземлением в любой точке, например,
сзаземленным внешним проводом, и эксплуатировать с этими системами.
Экспликация
Поз. Обозначения Распознавательная
раскраска
L1 Внешний привод 1 Коричневый
L2 Внешний привод 2 Черный
L3 Внешний привод 3 Серый
N Нулевой привод Синий
PE Защитный провод Желто-зеленый
L1
L2
L3
N
PE
L1
L2
L3
PE
Рис. 2.2
Рабочее напряжение - сетевое напряжение!
Во избежание повреждения аппарата рабочее напряжение, указанное в таблич-
ке с номинальными данными, должно совпадать с сетевым напряжением!
• Сведения о сетевой защите содержатся в разделе «Технические характеристики».
3. Описание аппарата
3.1 ВИД СПЕРЕДИ
Рис. 3.1
Поз. Символ Описание
1
Панель управления
Управление аппаратом
2
Гнездо, сварочный ток «-»
• TРО:
TРО
• :
электрододержателя или кабеля
массы
3
Соединительный штуцер G1/4"
4
Гнездо подключения, 5 контактов
TРО
5
Розетка, сварочный ток «+»
• TРО:
• :
электрододержателя или кабеля
массы
3 4 5
2
1
