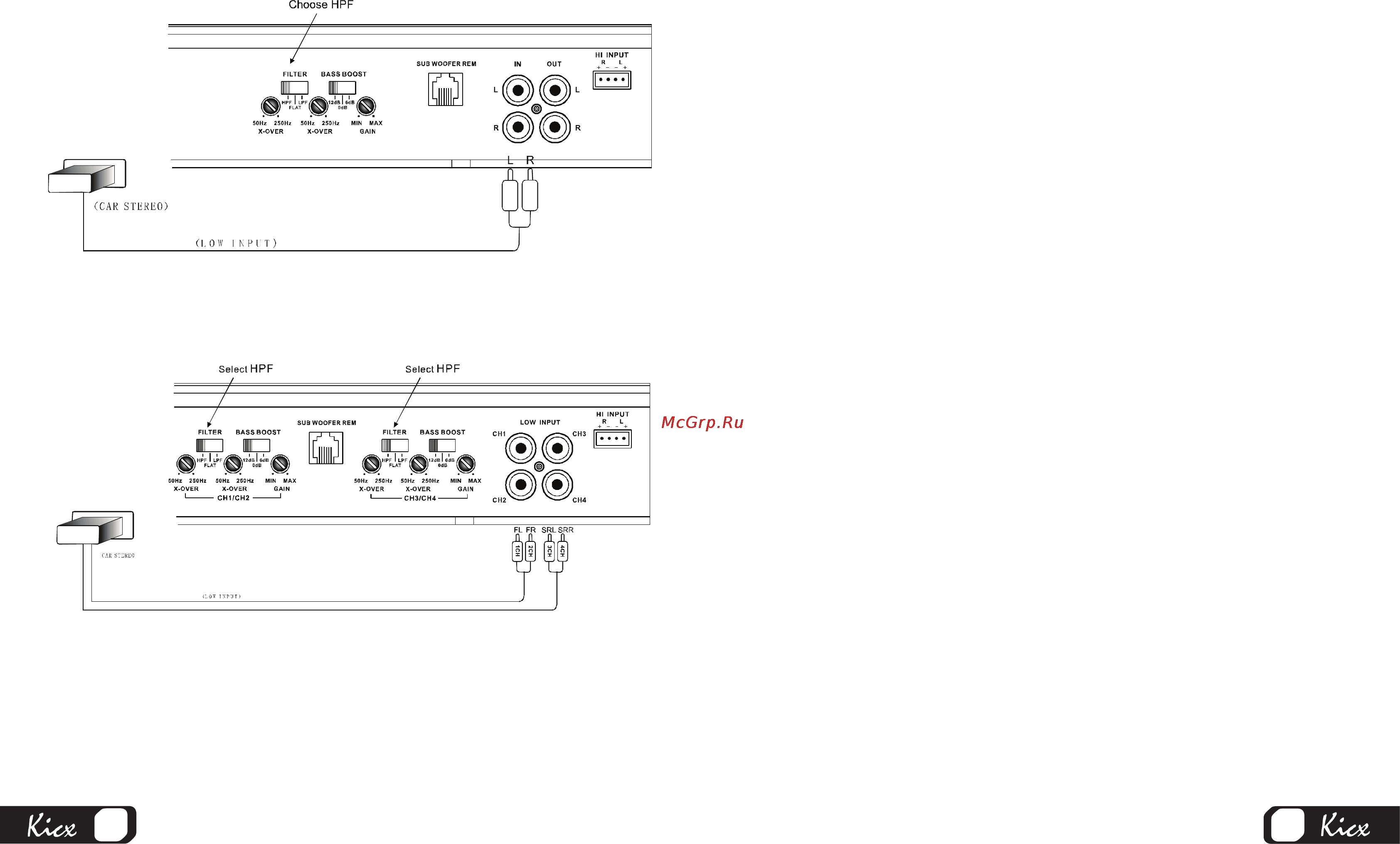

Kicx RTS 2.60 [6/8] Общая схема подключения головного устройства для 4 х канального усилителя

Подключение динамиков

для 2-х канальных моделей

Общая схема подключения головного устройства

для 4-х канального усилителя

1. Разъём массы, для соединения с кузовом автомобиля (GND).

2. Разъём провода дистанционного управления питанием (REM).

Если головное устройство такой функции не имеет – подайте на данный

разъём +12 B, отключаемые сигналом с замка зажигания.

3. Силовой разъём для кабеля +12 Вольт, идущего от аккумуляторной

клеммы (+12V).

4. Предохранитель питания.

5. Светодиод – индикатор питания (зеленый)/ перегрузки (красный)

усилителя (или просадки напряжения питания до слишком низкого

значения 10…10,5 Вольт).

6. Колодка для акустических систем (сабвуфера) (+ и -).

7. Фильтр, пропускающий высокие частоты (HPF). Потенциометр

является регулятором полосы пропускания фильтра 50-250Гц.

8. Переключатель типа фильтра (LPF/FLAT/HPF).

9. Фильтр, пропускающий низкие частоты (LPF). Потенциометр является

регулятором полосы пропускания фильтра 50-250Гц.

10. Регулятор усиления частот нижнего края звукового диапазона

(BASS BOOST). Переключателем выбирается уровень усиления 0-6-12дБ

на частоте 60Гц.

11. Регулировка чувствительности (Gain). Позволяет регулировать

чувствительность от 300мВ до 10В.

12. Вход для подключения дистанционного регулятора громкости

SUB WOOFER REM (опция для RTS 4.60).

13. Линейные входы (LOW INPUT (IN); CH1(L),CH2(R)).

Служат для подключения к линейным выходам головного устройства

с помощью кабеля с разъёмами типа RCA.

14. Линейные входы (LOW INPUT; CH3 (L), CH4 (R)).

Служат для подключения к линейным выходам головного устройства

с помощью кабеля с разъёмами типа RCA.

15. Входы высокого уровня.

16. Удлинитель для дистанционного регулятора громкости

(опция для RTS 4.60).

17. Дистанционный регулятор громкости (опция для RTS 4.60).
