Stiebel Eltron CNS 100 F 229790 [36/84] Technische gegevens

_&16) :::67,(%(/(/7521&20

,167$//$7,(

7(&+1,6&+(*(*(9(16

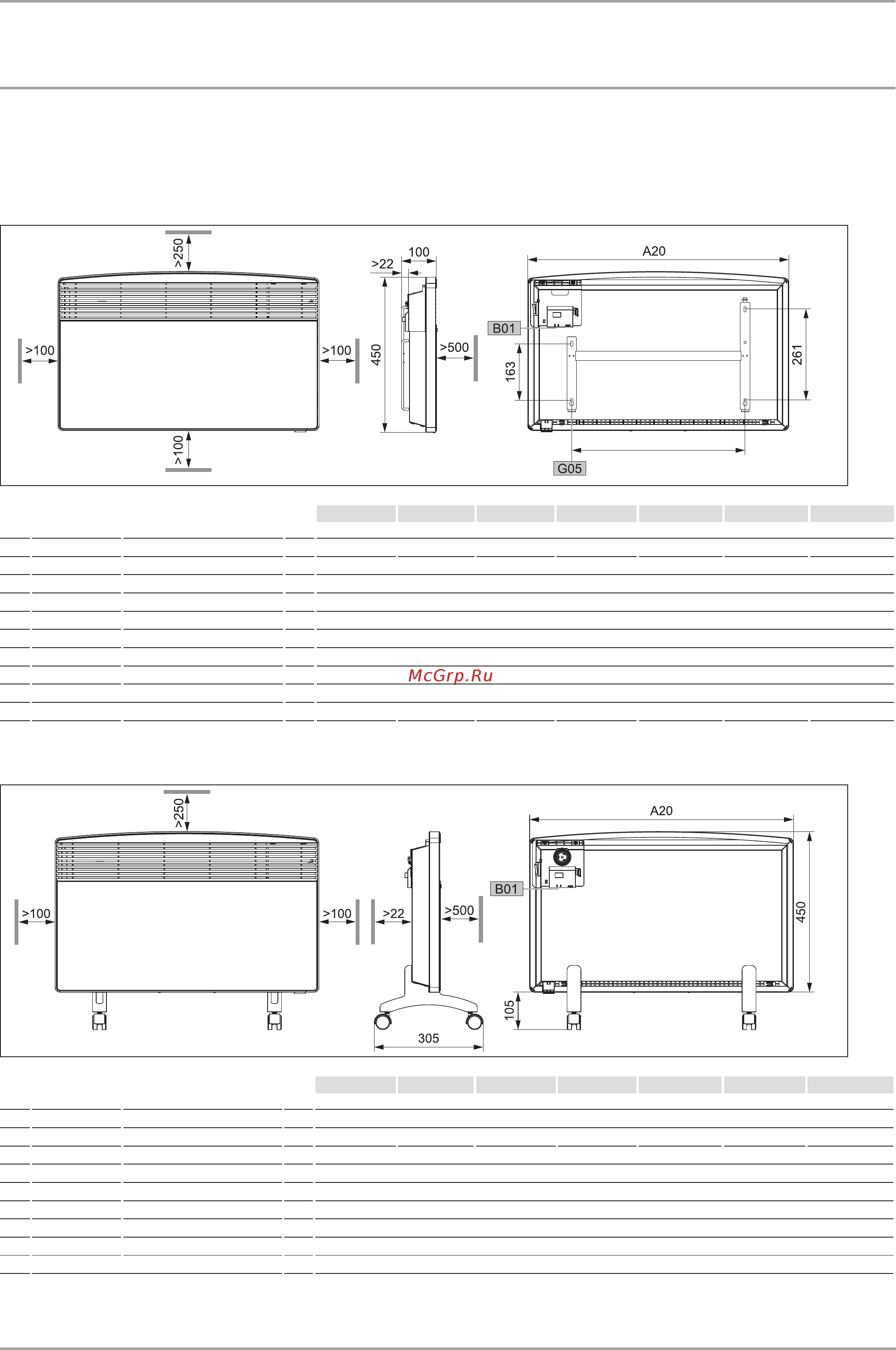

12. Technische gegevens

12.1 Afmetingen van de aan de wand bevestigde

variant

80_07_31_0009

&16) &16) &16) &16) &16) &16) &16)

A10 Toestel Hoogte mm 450

A20 Toestel Breedte mm 445 445 590 590 740 740 890

A30 Toestel Diepte mm 100

A50 Toestel Minimumafstand bovenaan mm 250

A51 Toestel Minimumafstand onderaan mm 100

A52 Toestel Minimumafstand rechts mm 100

A53 Toestel Minimumafstand links mm 100

A54 Toestel Minimumafstand voorzijde mm 500

A55 Toestel Minimumafstand achterzijde mm 22

B01 Doorvoer elektr. kabels

G05 Wandconsole Afstand van het gat mm 195 195 343 343 491 491 639

12.2 Afmetingen van de mobiele, staande variant

80_07_31_0009

&16) &16) &16) &16) &16) &16) &16)

A10 Toestel Hoogte mm 450

A13 Toestel Hoogte stelvoeten mm 105

A20 Toestel Breedte mm 445 445 590 590 740 740 890

A30 Toestel Diepte mm 305

A50 Toestel Minimumafstand bovenaan mm 250

A52 Toestel Minimumafstand rechts mm 100

A53 Toestel Minimumafstand links mm 100

A54 Toestel Minimumafstand voorzijde mm 500

A55 Toestel

Minimumafstand achterzijde

mm 22

B01 Doorvoer elektr. kabels
