AC 100T УХОД

05/10 6

Перед разборкой инструмента AC 100T следует отсоединить шланг

подачи сжатого воздуха от компрессора!

Очистка

• Выкрутить болт с внутренним

шестигранником (1).

• Извлечь опрессовочные губки (2).

• Очистить опрессовочные губки (3)

и слегка смазать ось шарнира (4).

• Вставить опрессовочные губки (5).

• Завинтить с небольшим усилием болт

с внутренним шестигранником (6).

Смазка

• Отвинтить головку кримпера (1).

• Снять пружину (2)

и направляющую матрицы (3).

• Смазать два рычага опрессовочных

губок (4).

• Вставить рычаги опрессовочных губок

и пружину.

• Вставить головку кримпер а (5)

и завинтить от руки.

• Обратить внимание на правильный

ввод рычагов опрессовочных губок (4)

в поршень (3).

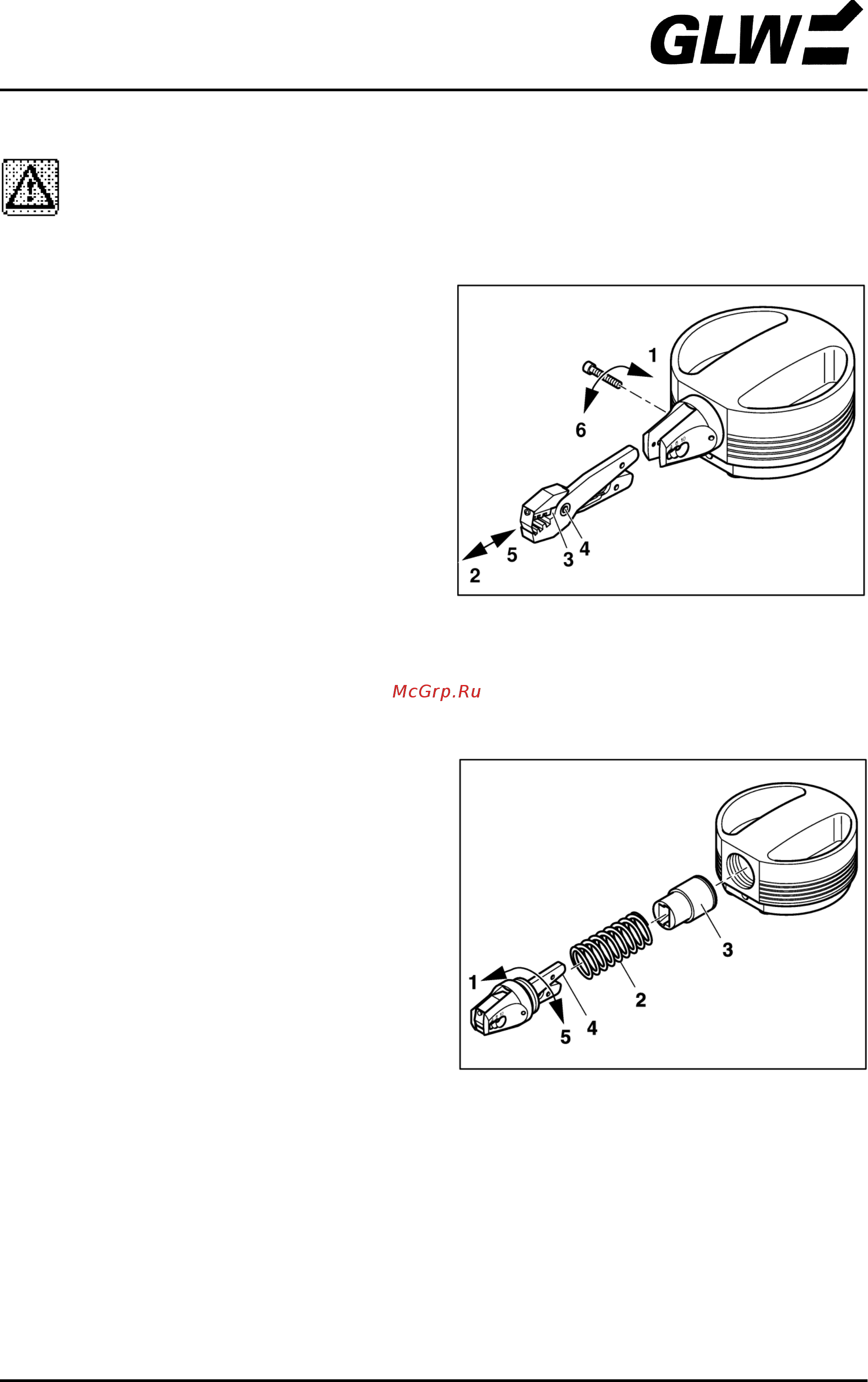

Рисунок 4 Очистка

Рисунок 5 Смазка
