12 17
пиление, выборка пазов и снятие фаски ручку (85) уста-
новите в положение «2».
8.3.11. Для выполнения операций: сверление и выбор-
ка паза пазовальной насадкой - ручку (85) установите в
положение «1».
8.3.12. Перед изменением направления вращения ра-
бочего вала (58), установкой ручки (85) в положение «1»,
во избежание самооткручивания гайки (59) с рабочего
вала (58) должны быть демонтированы пильный
диск
(7), насадные фрезы (63), фланцы (61, 62), кольцевые
прокладки, промежуточное кольцо (60) и гайки (59).
Перед включением проверьте станок на правиль-
ность монтажа и сборки. При включении не должно
быть посторонних шумов. Свободному вращению
шпинделя и установленному на нём режущему инс-
трументу ничего не должно мешать.
9. ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ
9.1. Подготовка к работе
9.1.1. К работе со станком допускаются, подготовленные
и имеющие опыт работы с деревообрабатывающими
станками специалисты. Приступая к выполнению на-
меченной операции на станке, изучите руководство по
эксплуатации и устройство станка, чётко изучите назна-
чение каждого органа управления станком и технику бе-
зопасности работы с комбинированными (многофункци-
ональными) деревообрабатывающими станками.
9.1.2. Перед выполнением намеченной операции изу-
чите методы и режимы предполагаемой обработки,
получите информацию в соответствующих учебных и
справочных пособиях или у квалифицированного специ-
алиста.
9.1.3. При обработке заготовки не превышайте макси-
мальные возможности станка. В качестве заготовок ис-
пользуйте древесину влажностью не более 15%.
9.1.4. Перед началом выполнения работ на станке убе-
Рис. 21
дитесь:
- в плавности движения и равномерности прилегания
заготовки к направляющим и опорным поверхностям
(строгание и продольное пиление по направляющей
Рис. 22
планке);
- в надёжном креплении заготовки в прижимных устройс-
твах (поперечное пиление, сверление, сверлильно-пазо-
вальные операции);
- при обрабатывании заготовок длинной более 1000 мм
используйте роликовые опоры (см. раздел 10);
- убедитесь в правильности настроек и установок для
Рис. 23
предполагаемой обработки заготовки.
Во время работы оператор должен использовать
защитные устройства станка. Запрещается демон-
тировать защитные устройства, предусмотренные
конструкцией станка.
Перед выполнением окончательной или ответствен-
ной обработки заготовки, регулировки и установки
станка производите по результатам инструменталь-
ного измерения опытных образцов из обрезков заго-
товок того же материала.

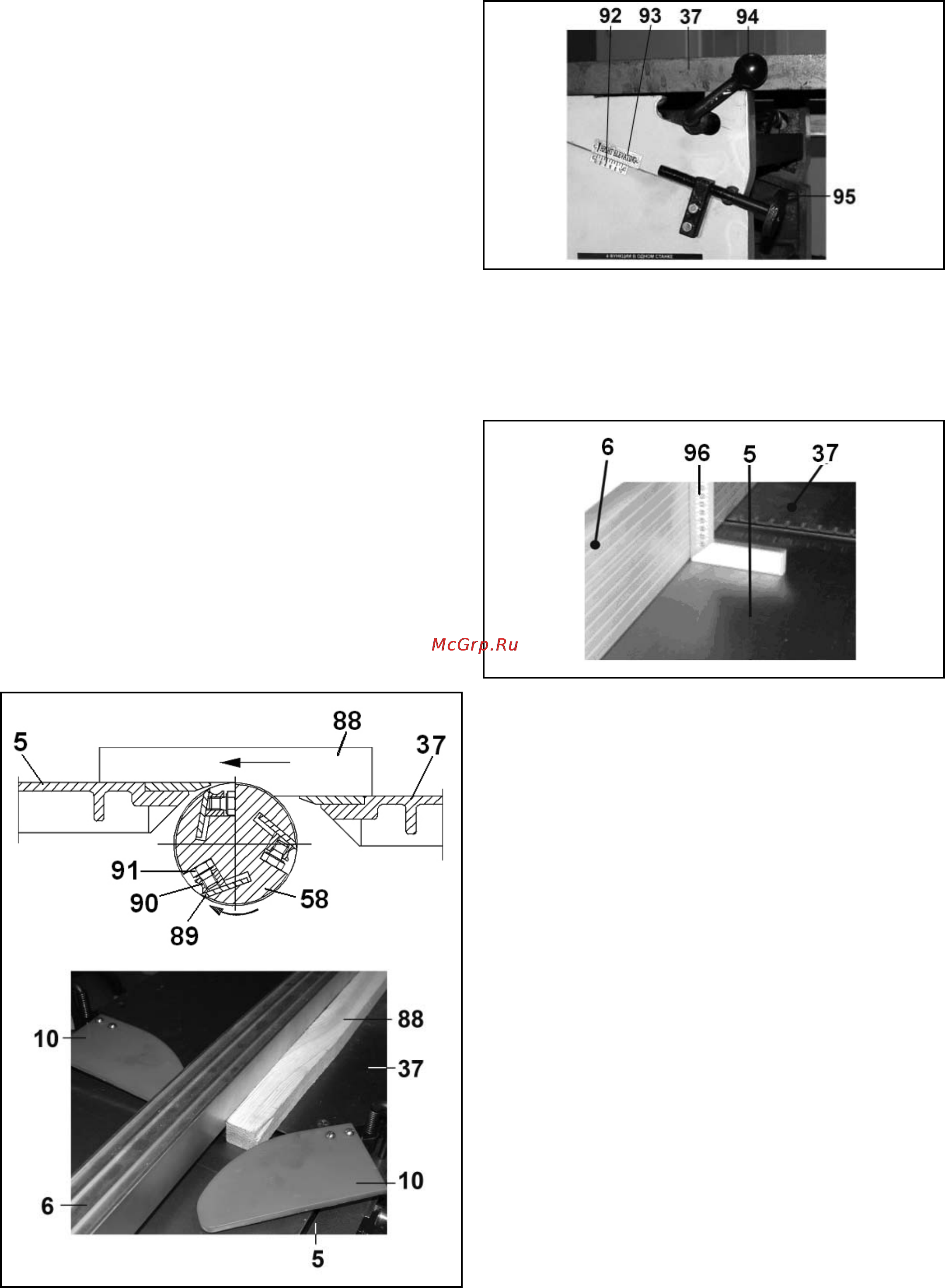

9.2. Строгание поверхности (Рис. 2, 3, 21 - 23)
9.2.1. Строгальные ножи (89) должны быть острыми, без
сколов и деформаций. Во избежание разбалансировки
рабочего вала (58) масса каждого из трех строгальных
ножей (89) должна быть максимально одинакова.
9.2.2. Нормально установленными ножами (89) считает-
ся положение, когда каждый нож (89) в самой верхней
точке находится на одном уровне с приёмным столом (5)
или выше него, но не более чем на 0,05 мм. Для равно-
мерной нагрузки на узлы и детали станка и качествен-
ной обработки заготовки все три ножа (89) должны быть
выставлены одинаково.
9.2.3. Установка занижения по высоте стола подачи (37)
относительно приёмного стола (5) обеспечивает глуби-
ну строгания. Для установки глубины строгания ручкой
(94) ослабьте фиксацию стола подачи (37), вращением
ручки (95) по указателю (93) и шкале (92) установите ве-
личину глубины строгания. Положение стола подачи (37)
зафиксируйте ручкой (94).
15. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Производитель гарантирует надёжную работу станка
модели «Корвет» при соблюдении условий хранения,
правильности монтажа, соблюдении правил эксплуата-
ции и обслуживания, указанных в руководстве по экс-
плуатации.
Гарантийный срок – 12 месяцев с дня продажи через
розничную торговую сеть. Срок службы – 5 лет.
Гарантия распространяется только на производствен-
ные дефекты, выявленные в процессе эксплуатации
станка в период гарантийного срока. В случае наруше-
ния работоспособности станка в течение гарантийного
срока владелец имеет право на его бесплатный ремонт.
В гарантийный ремонт принимается станок при обя-
зательном наличии правильно и полностью оформлен-
ного и заполненного гарантийного талона установлен-
ного образца на представленный для ремонта станка с
штампом торговой организации и подписью покупателя.
В гарантийном ремонте может быть отказано:
1. При отсутствии гарантийного талона.
2. При самостоятельном ремонте или изменении конс-
трукции станка.
3. Если неисправность станка стала следствием на-
рушения условий хранения, попадания внутрь пос-
торонних предметов, жидкостей, нарушения условий
эксплуатации (эксплуатация без необходимых насадок
и приспособлений, эксплуатация не предназначенным
режущим инструментом, насадками, дополнительными
приспособлениями и т.п.).
4. При перегрузке или заклинивании двигателя (одно-
временный выход из строя ротора и статора, обеих об-
моток статора).
5. При механическом повреждении сетевого шнура или
штепселя.
6. При механическом повреждении корпуса и его дета-
лей.
Гарантия не распространяется на:
- сменные принадлежности (аксессуары и оснастка),
например: пильные диски, фрезы, строгальные ножи,
сверла и элементы их крепления, патроны сверлильные,
пазовальные насадки т.п.;
- быстроизнашивающиеся детали, если на них при-
сутствуют следы эксплуатации, например: приводные
ремни, сальники, защитные кожухи, направляющие и
протяжные ролики, цепи приводные, резиновые уплот-
нения и т.п. Замена их в течение гарантийного срока яв-
ляется платной услугой;
- шнуры питания, в случае повреждения изоляции, под-
лежат обязательной замене без согласия владельца (ус-
луга платная);
- расходные материалы, например: заточные круги и
т.п.
Предметом гарантии не является неполная комплекта-
ция станка, которая могла быть выявлена при продаже.
Претензии от третьих лиц не принимаются.
Станок в ремонт должен сдаваться чистым в комплек-
те с принадлежностями.
РЕКОМЕНДАЦИИ ПОТРЕБИТЕЛЮ:
Во всех случаях нарушения нормальной работы стан-
ка, например: падение оборотов, изменение шума, по-
явление постороннего запаха, дыма, вибрации, стука,
повышенной искры на коллекторе – прекратите работу
и обратитесь в Сервисный центр «Корвет» или гаран-
тийную мастерскую.
Гарантийный, а также послегарантийный ремонт про-
изводится оригинальными деталями и узлами только в
гарантийных мастерских, указанных в перечне «Адреса
гарантийных мастерских».
Примечание:
Техническое обслуживание станка, проведение регла-
ментных работ, регулировок, указанных в руководстве
по эксплуатации, диагностика не относятся к гарантий-
ным обязательствам и оплачиваются согласно действу-
ющим расценкам Сервисного центра.
С гарантийными обязательствами ознакомлен и согла-
сен: _______________, _______________________
дата подпись покупателя
Сервисный центр “Корвет”
тел./ факс (4732) 51-78-44; 39-24-84
E-mail: petrovich@enkor.ru
E-mail: orlova@enkor.ru
Изготовитель:
Корпорация ИНСТРИМПЕКС Консфит
ИМПОРТ-ЭКСПОРТ
Китай, Пекин, 1000044, Ксижименвай Дайе, 6
Импортер:
ООО «Энкор-Инструмент-Воронеж»:
394018, Воронеж, пл. Ленина, 8.
Тел./факс: (4732) 39-03-33
E-mail: opt@enkor.ru
