16 13

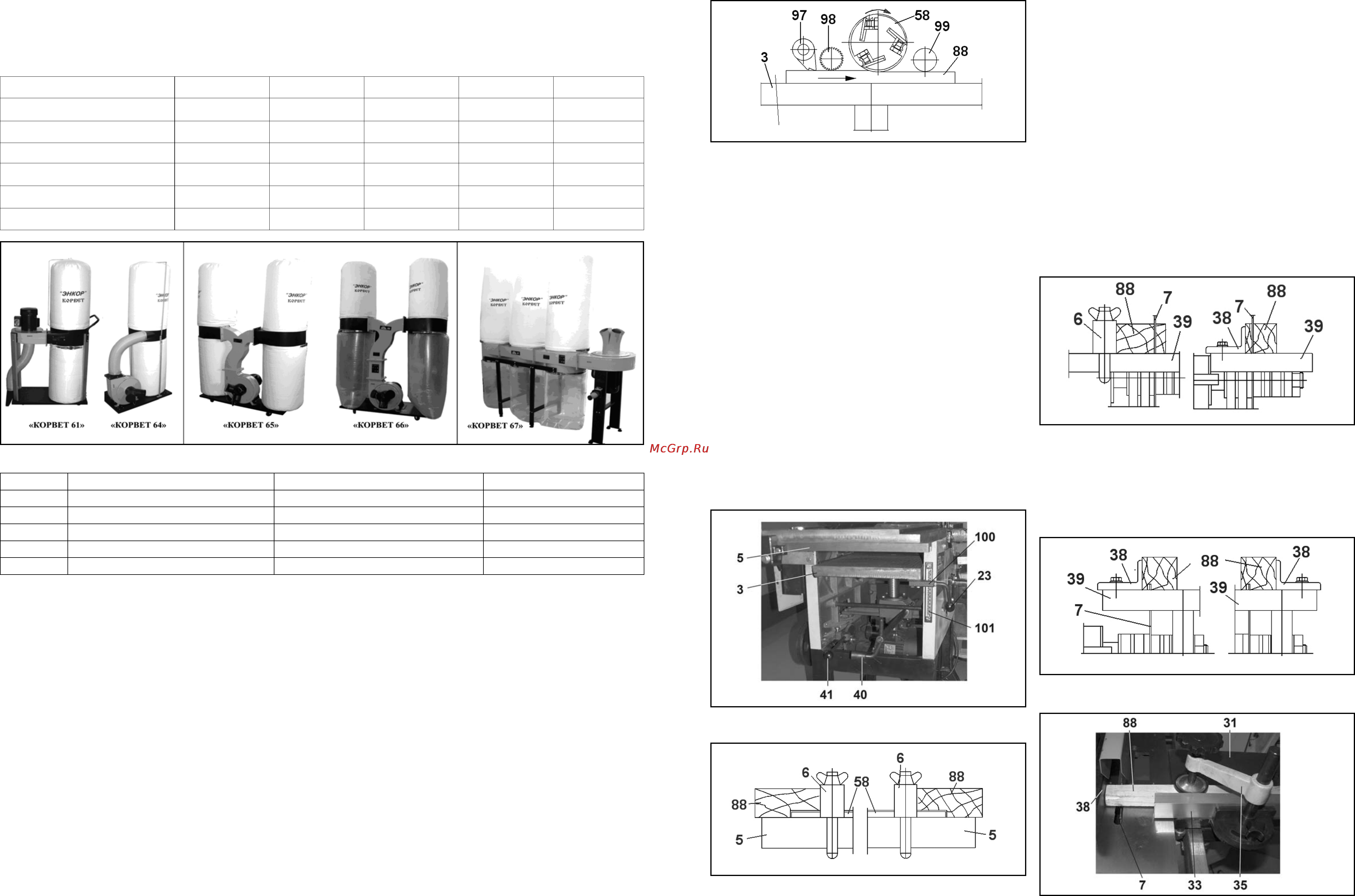

Рис. 37
12. РЕКОМЕНДУЕМЫЕ ПАЗОВАЛЬНЫЕ НАСАДКИ
Артикул Посадочный Ǿ долота, мм Ǿ хвостовика сверла, мм Сечение долота, мм
20970 19 4,5 6,7 х 6,7
20971 19 6,0 8,0 х 8,0
20972 19 7,0 10,0 х 10,0
20973 19 9,5 13,0 х 13,0
20974 19 12,5 16,0 х 16,0
13. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Предупреждение: перед выполнением обслуживания
станка для собственной безопасности необходимо вы-
ключить станок и отключить вилку от электрической ро-
зетки.
13.1. Обслуживание
13.1.1. Содержите станок и рабочее место в чистоте. Не
допускайте накапливание пыли, стружки и посторонних
предметов на станке и внутри корпуса. Освобождайте
все трущиеся узлы и детали от пыли, стружки и посто-
ронних предметов. Периодически очищайте станок
сжатым воздухом.
13.1.2. Заменяйте изношенные детали по мере необхо-
димости. Электрические шнуры в случае износа, пов-
реждения заменяйте немедленно.
13.1.3. Станок всегда проверяйте перед работой. Все не-
исправности должны быть устранены и регулировки вы-
полнены. Проверьте плавность работы всех деталей.
13.1.4. После окончания работы удалите стружку со
станка и тщательно очистите все поверхности. Рабо-
чие поверхности должны быть сухими, слегка смазаны
маслом.
13.1.5. Останавливайте станок, проверяйте состояние
крепления и положения всех сопрягаемых деталей, уз-
лов и механизмов станка после 50 часов наработки.
13.1.6. Для смазки поверхностей станка применяйте ма-
шинное масло. Для смазки ходовых винтов применяйте
густую смазку типа ЛИТОЛ
13.1.7. Приводные ремни следует менять, когда их натя-
жение не может предотвратить проскальзывание шпин-
деля. Парные ремни должны заменяться комплектно.
14. СВИДЕТЕЛЬСТВО О ПРИЁМКЕ И ПРОДАЖЕ
Станок модели “КОРВЕТ 321” соответствует требованиям ГОСТ 12.2.026.0-93, обеспечивающим безопасность жиз-
ни, здоровья потребителей и охрану окружающей среды и признан годным к эксплуатации.
штамп
штамп магазина
подпись
подпись продавца
Дата изготовления ”____”_____________ 200 г. ОТК _________________
Дата продажи “____”_____________ 200 г. _____________________
11. ПЫЛЕСОСЫ ДЛЯ СБОРА СТРУЖКИ И ДРЕВЕСНОЙ ПЫЛИ
Для сбора стружки и древесной пыли при работе деревообрабатывающих станков модели «КОРВЕТ» рекомен-
дуем использовать пылесосы «КОРВЕТ» различных модификаций (Рис.37), которые обеспечат надлежащие
условия работы и сохранят Ваше здоровье.
Таблица А1
«КОРВЕТ 61» «КОРВЕТ 64» «КОРВЕТ 65» «КОРВЕТ 66» «КОРВЕТ 67»
Напряжение питания
220 В, 50 Гц 220 В, 50 Гц 220 В, 50 Гц 380 В, 50 Гц 380 В, 50 Гц
Потребляемая мощность
750 Вт 1500 Вт 2200 Вт 3750 Вт 3750 Вт
Расход воздуха
14,2 м
3
/мин 42,6 м
3
/мин 62.3 м
3
/мин 70,82 м
3
/мин 76м
3
/мин
Объём пылесборника
0,057м
3
0,153м
3
0,307м
3
0,43м
3
0,57м
3
Объём фильтра
0,057м
3
0,153м
3
0,307м
3
0,43м
3
0,57м
3
Код для заказа
10261 10264 10265 10266 10267
9.2.4. Для изготовления пиломатериалов с прямоуголь-
ными углами установите направляющую планку (6) под
прямым углом к плоскости приёмного стола (5), для чего
используйте угольник, шаблон, образец и т.п.
9.2.5. Скорость подачи заготовки (88) обеспечивается
ручным усилием оператора. При этом, учитывайте ши-
рины и глубины строгания, степень влажности, плотнос-
ти и однородности древесины.
9.2.6. Перед выполнением строгания (фугования) де-
монтируйте пильный диск (7), насадные фрезы (63),
сверлильный патрон (76); ручкой (41) отключите авто-
подачу. Участок рабочего вала (58), не принимавшего
участия в строгании заготовки, должен быть закрыт за-
щитной планкой (10).
9.3. Строгание в размер по толщине (Рис. 2, 3, 24, 25)
9.3.1. Строгание в размер по толщине (рейсмусование)
заготовки (88) производите на нижнем рабочем столе
(3) с верхним расположением рабочего вала (58). Для
строгания заготовки в размер по толщине на заготовке
первоначально выполните выравнивающее строгание
(фугование) базовой поверхности (пласти). На поверх-
ность рабочего стола (3) кладётся фугованная поверх-
ность заготовки (88).
9.3.2. Перед строганием промерьте толщину заготовки
по всей длине. По шкале (101) установите максималь-
Рис. 24
Рис. 25
ную толщину заготовки (88), для чего рычагом (23) ос-
лабьте фиксацию положения рабочего стола (3); враще-
Рис. 26
нием вправо/влево ручки (40) переместите рабочий стол
(3) вверх/вниз, положение зафиксируйте рычагом (23),
Рис.25.
9.3.3. Для включения автоматической подачи ручкой
(41) введите в зацепление шестерни редуктора, см. п.п.
8.2.1.
9.3.4. Для строгания подавайте толстым концом заго-
товку (88) навстречу вращению рабочего вала (58) со
стороны приёмного стола (5) до захвата её подающим
роликом (98). Надёжное положение
заготовки (88) на
рабочем столе (3) и равномерная скорость автоматичес-
кой подачи заготовки (88) обеспечивается антиотбрасы-
вателем (97), подающим роликом (98) и приёмным ро-
ликом (99), Рис. 24.
9.3.5. При установке глубины строгания учитывайте ши-
рину заготовки, степень влажности, плотность и одно-
родность древесины.
9.3.6. Перед выполнением строгания в размер по высоте
демонтируйте пильный диск (7), насадные фрезы (63),
сверлильный
патрон (76). Две защитные планки (10)
должны быть установлены.
9.4. Фальцевание (выборка четверти) (Рис. 2, 3, 21,
26)
Рис. 27
9.4.1. Выборка четверти выполняется с левой или с пра-
вой стороны приёмного стола (5), для чего, соответс-
твенно, установите три строгальных ножа (89) в торце
рабочего вала (58) строго в одной плоскости так, чтобы
они выступали за торцевую плоскость рабочего вала
(58), но не более чем на 0.05мм, Рис. 21, 25.
9.4.2. Установите и закрепите в выбранном положении
Рис. 28
направляющую планку (6) строго параллельно краю при-
ёмного стола (5).
Рис. 29
9.4.3. В зависимости от глубины выборки строгание про-
изводите за несколько проходов.
9.4.4. Скорость подачи заготовки (88) обеспечивается
