таковыми не являются, поскольку не противостоят уда-

рам; работайте с применением наушников для уменьше-

ния воздействия шума.

4.1.10. При работе стойте на диэлектрическом коврике.

4.1.11. При отсутствии на рабочем месте эффективных

систем пылеудаления рекомендуется использовать ин-

дивидуальные средства защиты дыхательных путей

(респиратор), поскольку пыль при обработке некоторых

материалов (чугун, стеклотекстолит и

т.д.) может вызы-

вать аллергические осложнения.

4.1.12. Сохраняйте правильную рабочую позу и равно-

весие. Не наклоняйтесь над вращающимися деталями и

агрегатами, не опирайтесь на работающий станок.

4.1.13. Контролируйте исправность деталей станка, пра-

вильность регулировки подвижных деталей, соединений

подвижных деталей, правильность установок под плани-

руемые операции. Любая неисправная деталь должна

немедленно ремонтироваться или заменяться.

4.1.14. Перед началом любых работ по настройке или

техническому обслуживанию станка отсоедините вилку

шнура питания станка от розетки электросети.

4.1.15. Используйте только рекомендованные комплек-

тующие. Соблюдайте указания, прилагаемые к комплек-

тующим. Применение несоответствующих комплектую-

щих может стать причиной несчастного случая.

4.1.16. Не оставляйте станок без присмотра. Прежде чем

покинуть рабочее место, выключите станок, дождитесь

полной остановки двигателя и отключите шнур из сети.

4.1.17. Перед первым включением станка обратите вни-

мание на правильность сборки и надежность установки

станка.

4.1.18. Если Вам что-то показалось ненормальным в ра-

боте станка, немедленно прекратите его эксплуатацию.

4.1.19. Не допускайте неправильной эксплуатации шну-

ра. Не тяните за шнур при отсоединении вилки от розет-

ки. Оберегайте шнур от нагревания, от попадания масла

и воды и повреждения об острые кромки.

4.1.20. После запуска станка дайте ему поработать не

менее 1-2 мин. на холостом ходу. Если в это время Вы

услышите посторонний шум или почувствуете сильную

вибрацию, выключите станок, отсоедините вилку шну-

ра питания от розетки электрической сети и установите

причину этого явления. Не включайте станок до выявле-

ния и устранения причины неисправности.

4.1.21. Не работайте на станке, если принимаете ле-

карства или находитесь в состоянии алкогольного или

наркотического опьянения

4.2. Дополнительные указания по обеспечению бе-

зопасности при работе с деревообрабатывающим

станком.

4.2.1. Никогда не включайте станок, если не установле-

ны защитные кожухи или крышки вращающихся узлов и

элементов, и элементов электропроводки, предусмот-

ренные конструкцией.

4.2.2. Не включайте станок с незакрепленным режущим

инструментом. Обеспечивайте необходимое крепление

и положение режущего инструмента.

4.2.3. Используйте только заточенный режущий инстру-

мент, соответствующий предполагаемой операции.

4.2.4. Не включайте и не выключайте станок при не от-

ведённой от режущего инструмента заготовке.

4.2.5. Не пытайтесь остановить двигатель, систему пе-

редачи вращения, рабочий вал, пильный диск или фрезу

руками или какими-то либо предметами.

4.2.6. Никогда не вставляйте пальцы в отверстие выхода

опилок.

4.2.7. Обеспечивайте надёжное прижатие и положение

на рабочем столе обрабатываемой заготовки.

4.2.8. Не форсируйте

режим работы, рекомендованный

для данной операции.

4.2.9. Обрабатывайте только качественную древесину.

На заготовке не должно быть слабых или очень креп-

ких сучков, гвоздей, винтов, камней или иных инородных

предметов, которые могут привести к поломке режуще-

го инструмента. Вылет обломков режущего инструмента

или вышеуказанных предметов могут нанести травму.

4.2.10. Прижимные и направляющие

устройства должны

быть установлены в соответствии с рабочим заданием.

4.2.11. При работе с узкими и короткими заготовками

пользуйтесь специальными захватами и прижимами.

4.2.12. Заготовку необходимо прижимать к столу и на-

правляющей планке прижимными устройствами. В ос-

тальных случаях, при ручной подаче заготовок, необхо-

димо подавать заготовки на режущий инструмент при

помощи колодок или толкателей.

4.2.13. Длинные заготовки должны обрабатываться толь-

ко с использованием дополнительных роликовых опор.

4.2.14. Никогда не стойте на одной линии с линией пода-

чи заготовки. Во избежание травмы при отдаче заготовки

всегда стойте боку.

4.2.15. Производите измерения обрабатываемой заго-

товки, если она находится на столе станка, при помо-

щи мерительных приборов и инструментов только после

полной остановки вращающихся элементов станка.

4.2.16. На станок устанавливайтетолько тот режущий

инструмент, который необходим для предстоящей об-

работки заготовки. При перенастройке станка на другую

операцию, перед установкой нового режущего инстру-

мента, демонтируйте ранее установленный.

4.2.17. Ограничьте себя от попадания стружки.

4.2.18. Не допускайте скопление стружки на столе стан-

ка. Стружку убирайте при помощи крючка и щётки при

выключенном станке.

4.2.19. Останавливайте станок, проверяйте состояние

крепления и положение всех сопрягаемых деталей, уз-

лов и механизмов станка после 50 часов наработки.

4.2.20. При Т.О. не допускайте попадания смазочных

материалов на кнопки и рычаги управления.

4.2.21. К работе со станком допускаются подготовлен-

ные и имеющие опыт работы на деревообрабатываю-

щих станках рабочие не моложе 16 лет.

5. ПОДКЛЮЧЕНИЕ СТАНКА К ИСТОЧНИКУ ПИТАНИЯ

ВНИМАНИЕ: Проверьте соответствие напряжения ис-

точника питания и соединений требованиям Вашего

станка. Для этого достаточно взглянуть на табличку

с техническими данными на двигателе станка.

5.1. Электрические соединения. Требования к шнуру

питания

5.1.1. Запрещается подключение станка к сети электро-

питания не оборудованной:

- автоматом защиты от самопроизвольного включения

станка после несанкционированного отключения элект-

рического тока (электромагнитный пускатель);

- автоматом защиты электродвигателя станка от элект-

рической перегрузки.

Подключение должен производить квалифицированный

электрик.

5.1.2. При повреждении шнура питания станка его дол-

жен заменить изготовитель или сертифицированный

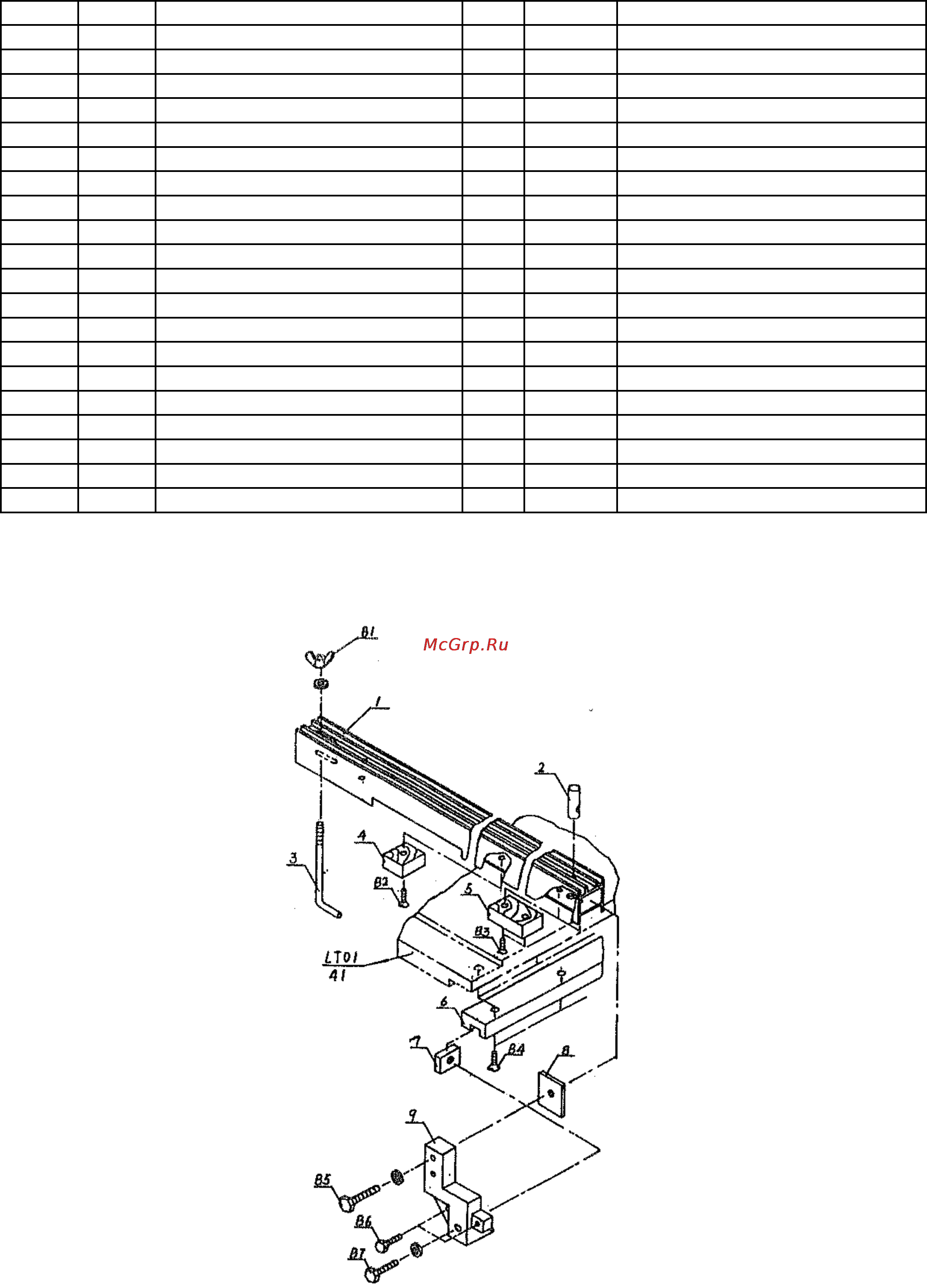

СХЕМА СБОРКИ «КОРВЕТ 321»

Схема 5

ДЕТАЛИ СБОРКИ «КОРВЕТ 321»

*- позиция по схеме сборки

Схема 4

№* новый Наименование №* новый Наименование

1 132722 Стойка 21 132742 Пластина

2 132723 Ось 22 132743 Пластина установочная

3 132724 Рычаг 23 132744 Ползун

4 132725 Тарелка 24 132745 Шпилька

5 132726 Накладка 27 132746 Стойка

6 132727 Транспортир 28 132747 Гайка

7 132728 Пластина 29 132748 Винт регулировочный

8 132729 Планка упорная 30 132749 Держатель

9 132730 Стол 31 132750 Гайка

10 132731 Ограничитель 32 132751 Винт установочный

11 132732 Планка направляющая 33 132752 Втулка

12 132733 Ролик 34 132753 Защита

13 132734 Держатель 35 132754 Втулка

14 132735 Вставка 36 132755 Втулка

15 132736 Стол пильный 37 132756 Держатель

16 132737 Пластина защитная B1 132757 Маховик

17 132738 Направляющая B2 132758 Винт

18 132739 Кожух

защитный B3 132759 Винт

19 132740 Шайба B4 132760 Ручка

20 132741 Гайка квадратная B6 132761 Подшипник
