- Возможность случайного опрокидывания: расположить

сварочный аппарат на горизонтальной поверхности несущей

способности, соответствующей массе; в противном случае (напр.,

пол под наклоном, неровный и т. д.) существует опасность

опрокидывания.

- Применение не по назначению: опасно применять сварочный аппарат для

любых работ, кроме сварочных.

- Запрещается пользоваться ручкой аппарата в качестве приспособления для

подвешивания сварочного аппарата при работе.

2.ВВЕДЕНИЕ И ОБЩЕЕ ОПИСАНИЕ.

Этот сварочный аппарат является источником тока для ручной дуговой

сварки и выполнен специально для сварки методом ММА при постоянном

токе (DC). Данный аппарат собран на IGBT транзисторах (англ. Insulated Gate

Bipolar Transistor — биполярный транзистор с изолированным затвором).

Отличительным качеством данного аппарата являются такие особенности как

высокая скорость сварки (при хорошей квалификации оператора), точность

регулирования, высокий процент включения, и инверторное преобразование

тока, которые обеспечивают сварочному аппарату прекрасные качества

сварки, со всеми электродами с покрытиями (рутиловые, кислотные,

щелочные).

2.1.Описание.

1) Дисплей, показывающий силу тока

2) Индикатор включения защиты

от перегрева

3) Регулятор силы сварочного тока

4) Клемма обратного кабеля

5) Клемма электрододержателя

6) Индикатор сети питания

7) Индикатор ошибки

8) Обратный кабель

9) Силовой кабель

10) Электрододержатель

11) Обрабатываемое изделие

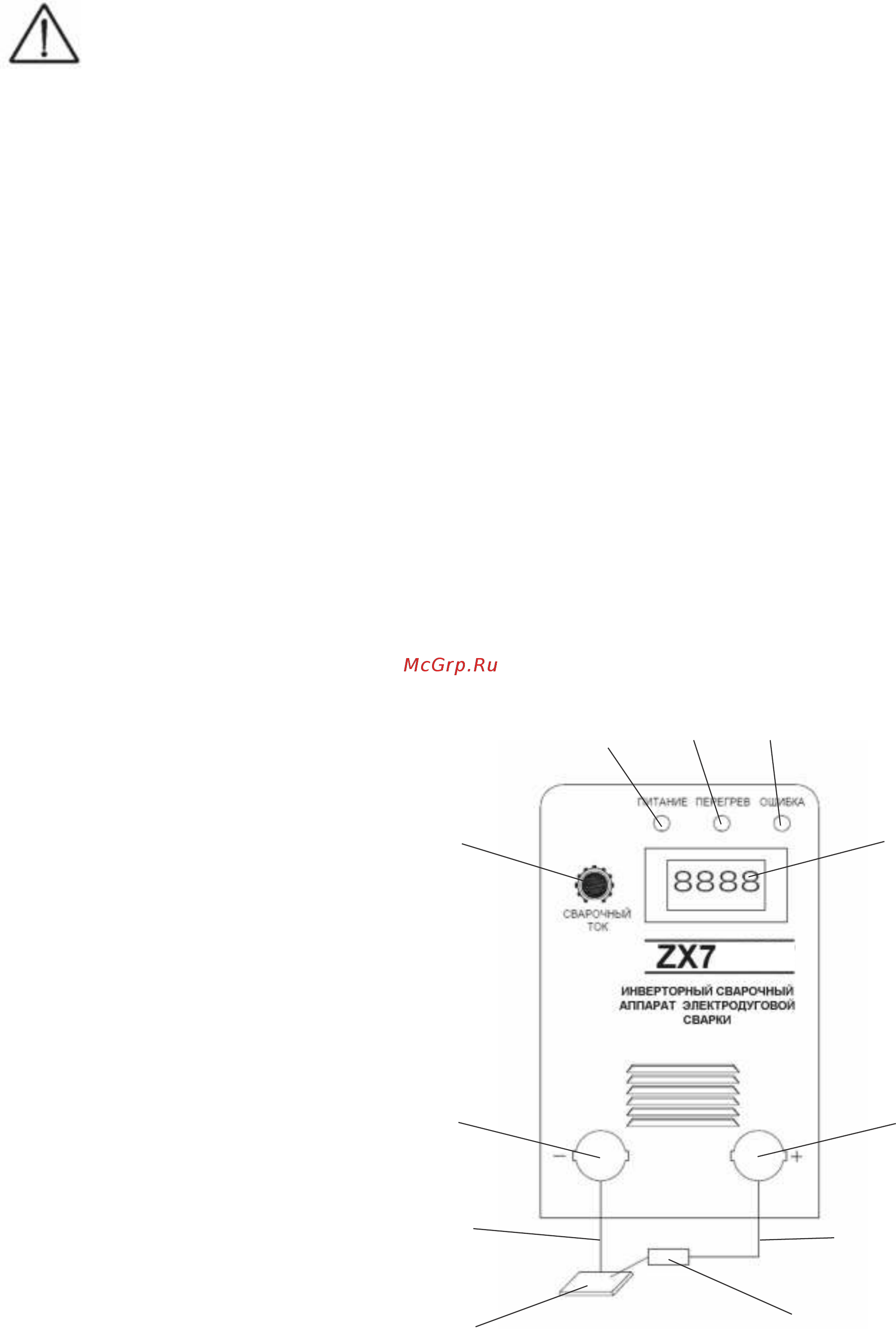

Панель управления

Рис. 1. Панель управления

6 7
