4
4. МОНТАЖ ВОДОНАГРЕВАТЕЛЯ
ВНИМАНИЕ!
Установка должна производиться в соответствии с данной инструкцией и действую-
щими стандартами в отношении систем по приготовлению санитарной горячей воды.
4.1. Помещение, в котором устанавливается оборудование, должно быть сухим и защищенным
от холода (замерзание воды в водонагревателе не допускается). Водонагреватель может быть
установлен на полу или на стене с использованием монтажного комплекта.
4.2. Должен быть обеспечен достаточный доступ к водонагревателю со стороны подключения
контура отопления. Также необходимо обеспечить достаточно места для возможности демон-
тажа арматуры подающей и заборной линии контура водоснабжения.

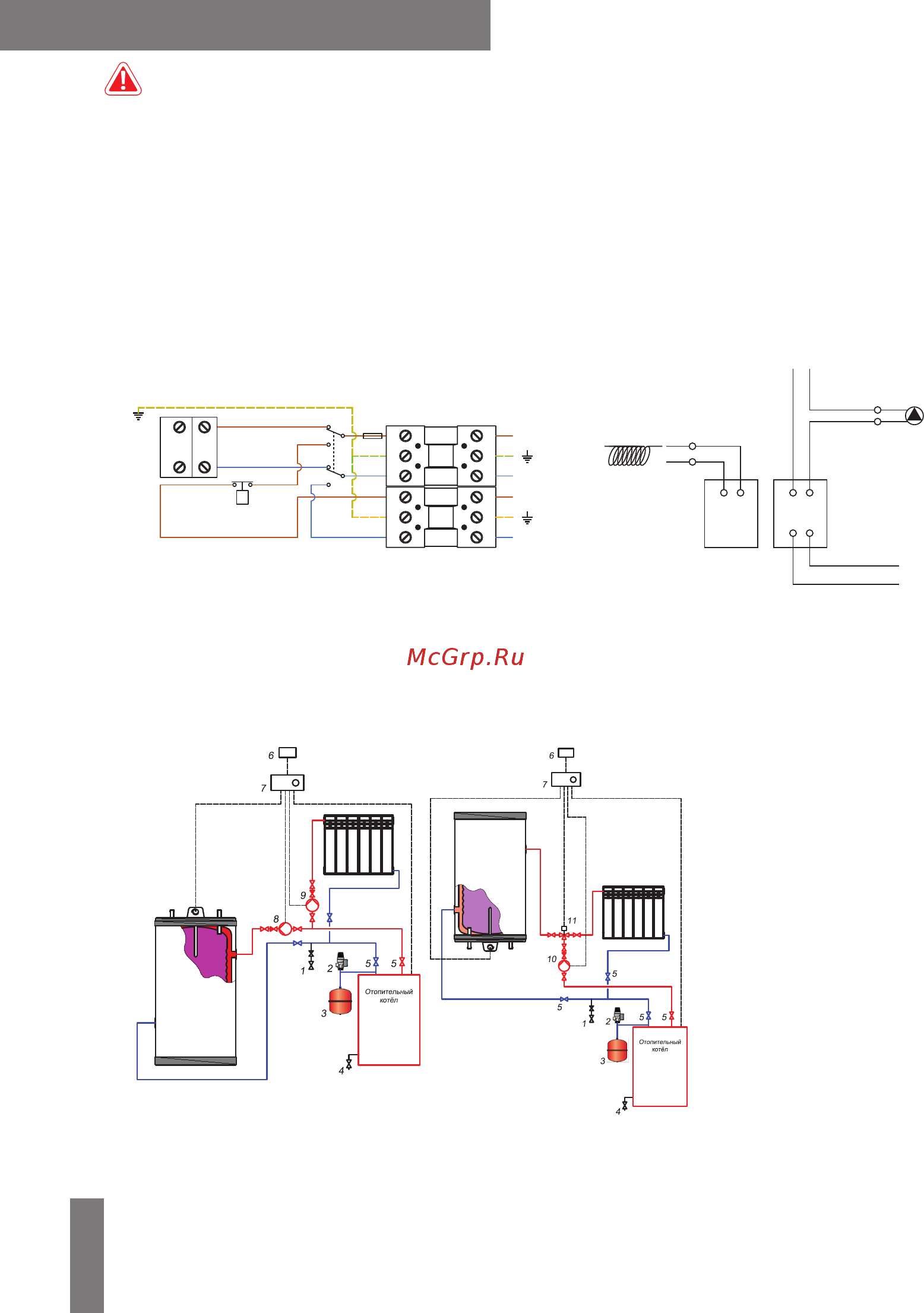

4.3. Электрические схемы подключения циркуляционного насоса и ТЭНа
Ðèñ. 2
Т – регулировочный термостат (10-90 ° С)
С – циркуляционный насос (опция)
I – выключатель
ТR1 – регулировочный термостат (0-90 ° С)
F15 – предохранитель (15А)
Ýëåêòðè÷åñêàÿ ñõåìà WHU130-WHU600 Ýëåêòðè÷åñêàÿ ñõåìà WHU900-WHU1100
220V
T
C
I
I
4.4. Присоединение контура системы отопления
Ðèñ. 3 Ðèñ. 3-1
1. Кран заполнения системы
2. Предохранительный
клапан 3 бар
3. Расширительный бак
4. Сливной кран
5. Отсечной кран системы
отопления
6. Комнатный термостат
7. Дополнительная автомати-
ка управления
8. Циркуляционный насос
бойлера
9. Циркуляционный насос
системы отопления
10. Общий насос системы
отопления и бойлера
11. Трехходовой клапан с
электроприводом
L
N
Лето
Зима
L
N
ТЭН
с термо-
статом
t
TR1
0÷90°С
220 В
Насос
F15
L1
N
L1
N
L1
N
L1
N
L1
N
