3. ГАБАРИТНЫЕ РАЗМЕРЫ

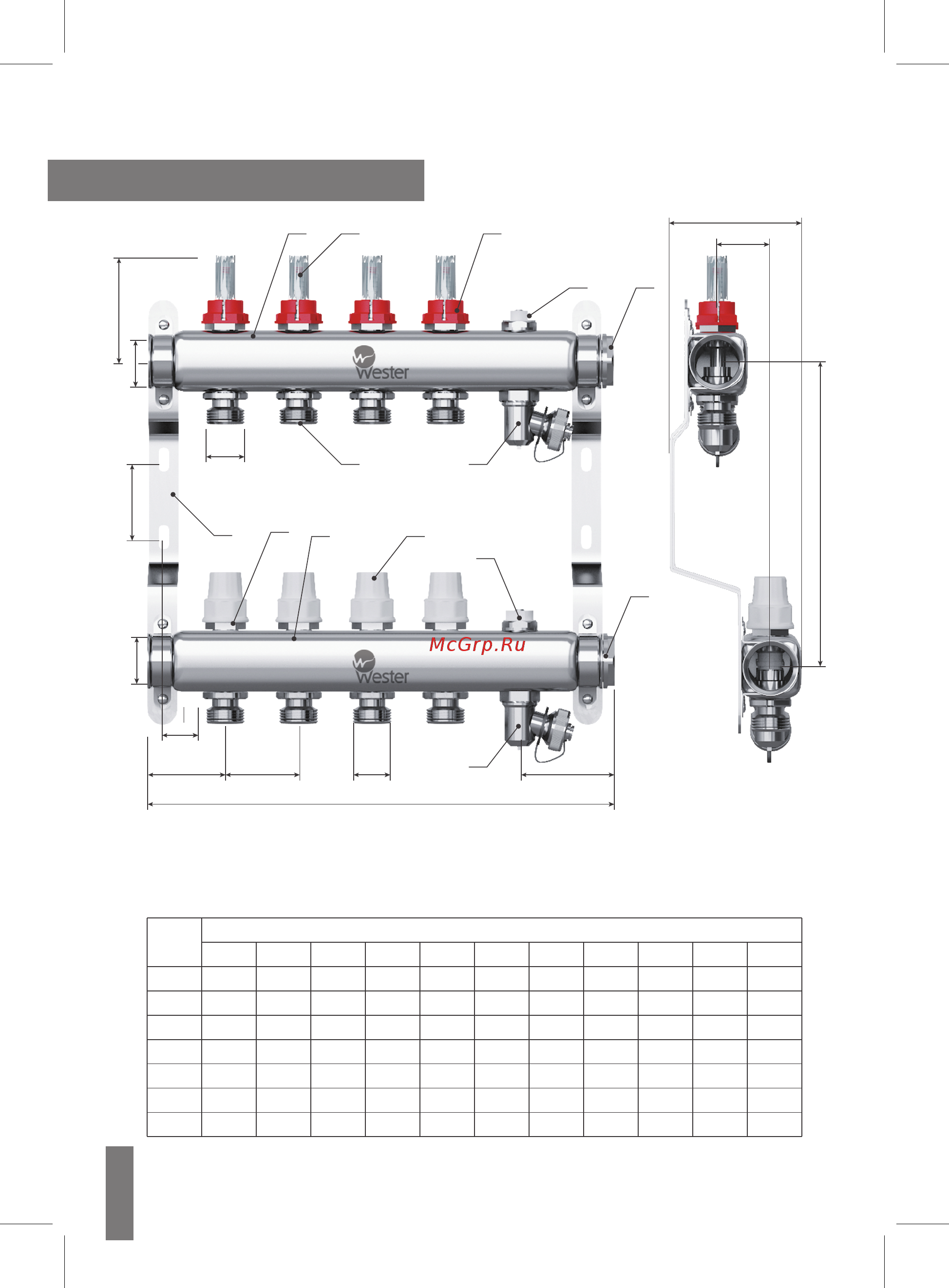

1 – Корпус коллектора, 2 – Расходомер с регулировочным клапаном, 3 – Крон- штейн,

4 – Клапан запорный, 5 – Заглушка, 6 – Воздухоотводчик, 7 – Кран дренажный,

8 – Отвод, 9 – Регулирующая рукоятка запорного клапана, 10 – Гильза фиксирующая

G1’’

G3/4’’

1 2

Размер

L, mm

L1, mm

L2, mm

L3, mm

A, mm

C, mm

H, mm

4 5 6 7 8 9 10 11 12

200 250 300 350 400 450 500 550 600 650 700

50 50 50 50 50 50 50 50 50 50 50

25 25 25 25 25 25 25 25 25 25 25

93 93 93 93 93 93 93 93 93 93 93

70 70 70 70 70 70 70 70 70 70 70

Количество выходов

200
