Redmond RAF-M5003 [11/16] Сборка прибора

Вентиляторы RAF-M5002, RAF-M5003

Сборка прибора

Внимание! Не подключайте прибор к электро-

сети до полной сборки вентилятора.

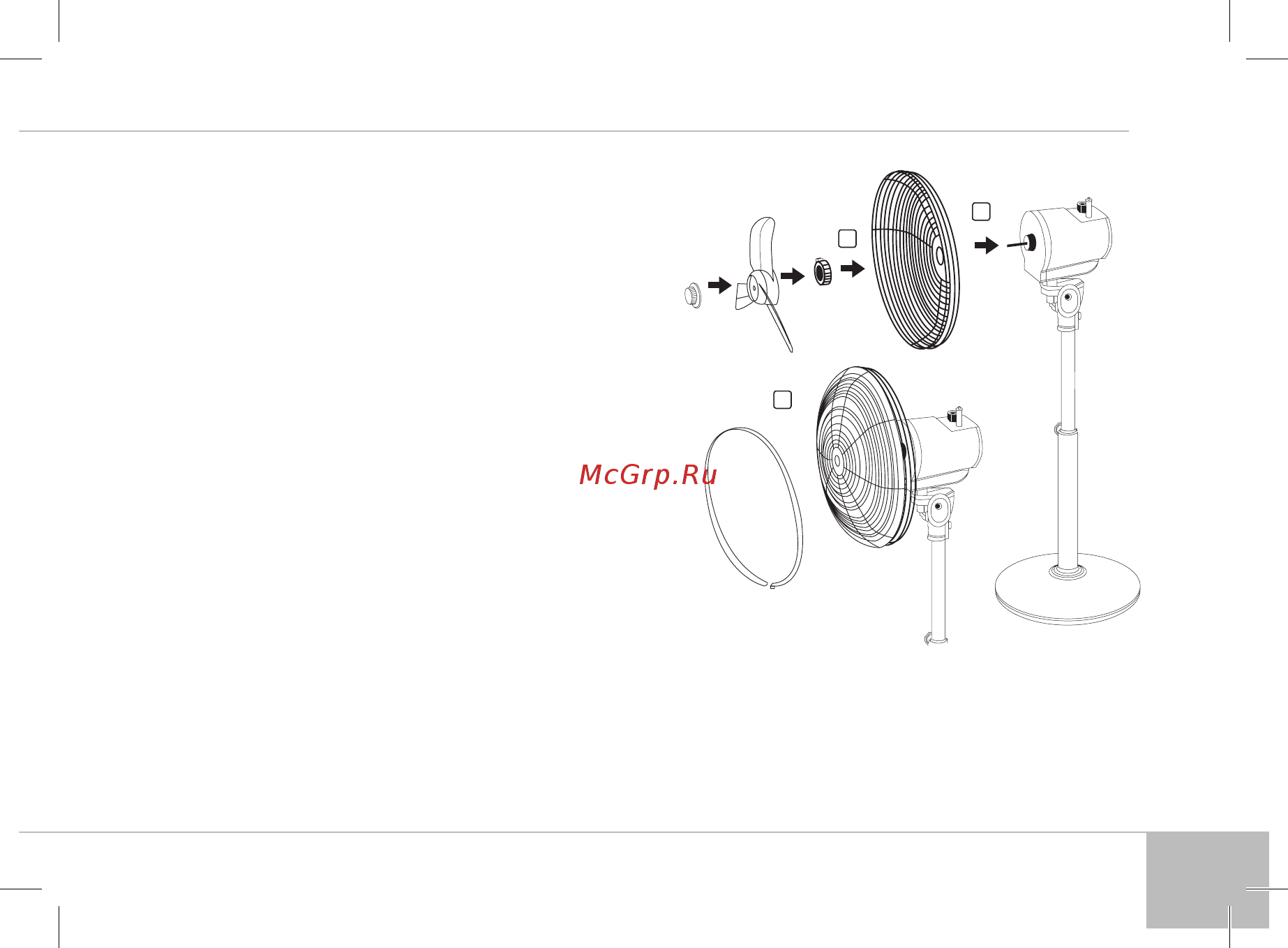

Установите заднюю решетку на ось вращения

лопастей. Закрепите решетку кольцом-фик-

сатором. Не прикладывайте чрезмерных

усилий при затягивании кольца-фиксатора.

2. Установите на ось вращения лопасти венти-

лятора, закрепив их фиксатором лопастей.

Не прикладывайте чрезмерных усилий при

затягивании фиксатора.

Соедините переднюю решетку с задней, скре-

пив их вместе с помощью кольца-фиксатора.

Вставьте телескопическую трубку в отверстия

подставки и опоры. Зафиксируйте опору с

помощью ключа.

Ослабьте фиксатор высоты вентилятора на

телескопической трубке. Установите нужную

вам высоту. Держа одной рукой телескопи-

ческую трубку, другой потяните за ее внутреннюю часть. После установки нужной высоты

затяните фиксатор высоты вентилятора.

6. Ослабьте фиксатор моторной части. Установите собранную моторную часть на телескопиче-

скую трубку, совместив отверстия.

7. Закрепите моторную часть на телескопической трубке при помощи фиксатора.
