Hyperline rj-11 hl-tg 16383 [2/4] Инструкция по эксплуатации

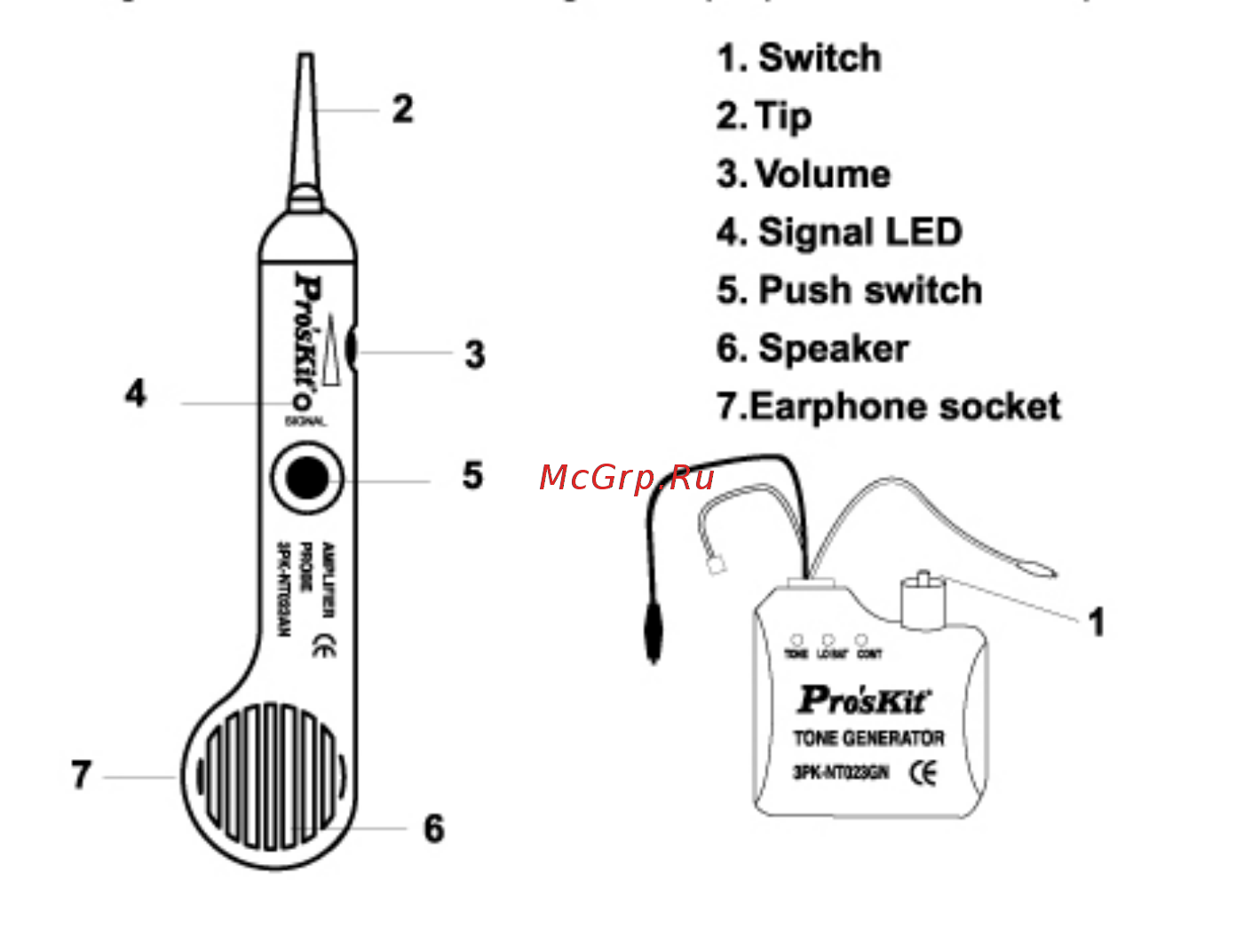

1. Переключатель режимов

2. Наконечник пробника

3. Регулятор громкости

4. Светодиодный индикатор

5. Кнопочный выключатель

6. Динамик

7. Разъем для наушников

Инструкция по эксплуатации

Проверка проводников и кабелей

ВНИМАНИЕ! Не подключайте генератор тона в режиме TONE к цепям с напряжением более 24 В переменного тока.

1. Подключение генератора тона:

a) Для рабочих кабелей, подключенных к разъемам или оборудованию: подключите один тестовый провод к отслеживаемому

проводнику, а другой тестовый провод замкните на «землю» или подключите к заземлению оборудования.

б) Для нерабочих кабелей, не подключенных к разъемам или оборудованию: подключите оба тестовых провода к отслеживаемой

паре проводников.

2. Установите переключатель режимов генератора тона в положение TONE.

3. Включите индуктивный пробник, нажав кнопочный выключатель ON/OFF.
