6.
Электрический накопительный водонагреватель
RU
Выход
Вход
7
8
9
10
11
1
10
1114
12
2
4
5
6
15
8
12
13 13
14
15
Heatg P

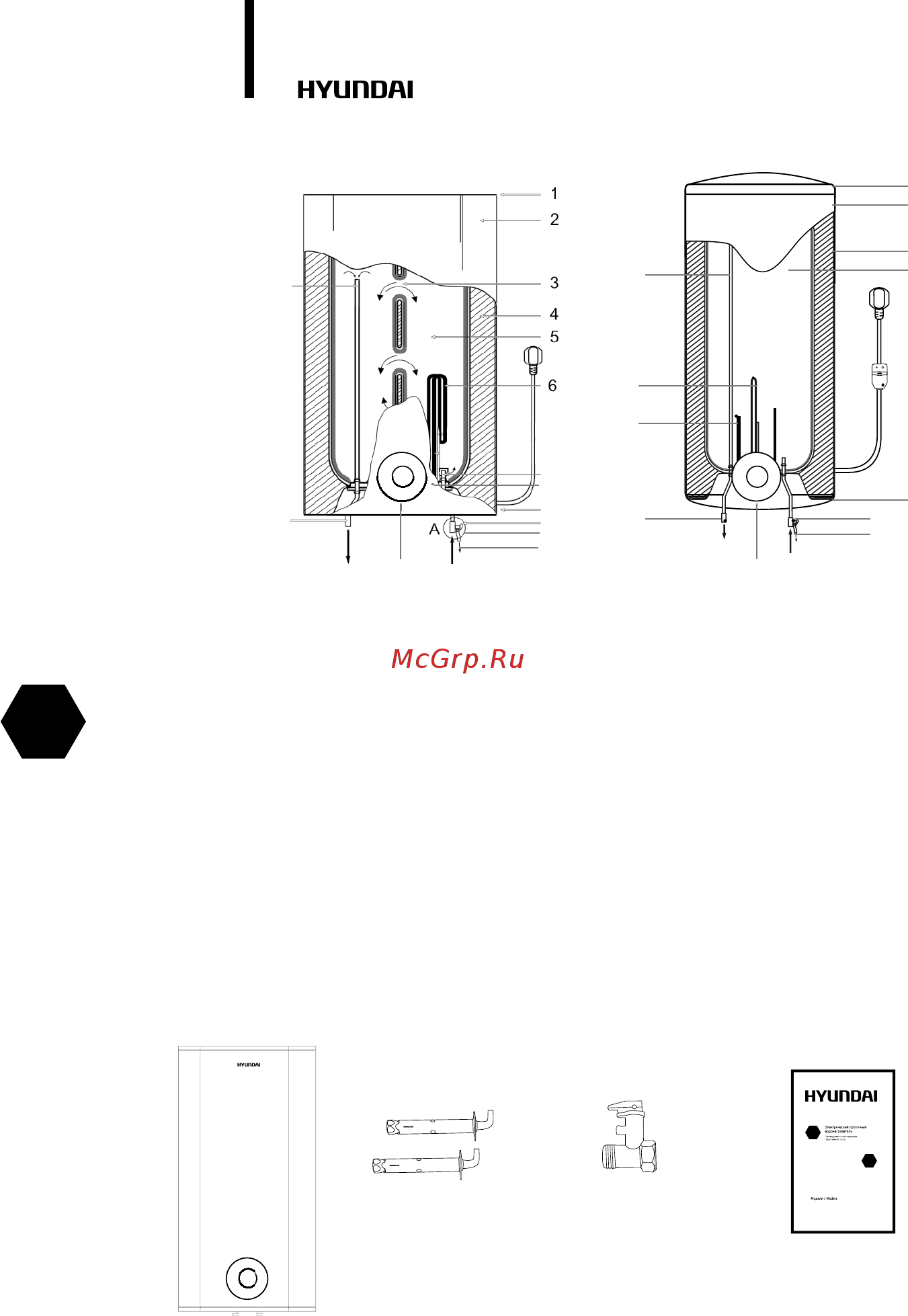

Устройство
1 - Верхняя комбинированная защитная крышка
2 - Внешний декоративный корпус
3 - Система переливов
4 - Теплоизоляционный слой из пенополиуретана
5 - Внутренний резервуар
6 - Нагревательный элемент
7 - Трубка
8 - Защитный магниевый анод
9 - Входной патрубок с рассекателем
10 - Нижняя комбинированная защитная крышка
11 - Комбинированный предохранительный клапан (требуется обязательная установка на
патрубок подачи холодной воды) Поз. А
12 - Аварийный слив избыточного давления воды ( при работе водонагревателя возможно
подтекание воды из отверстия аварийного слива. Это нормально)
13 - Панель управления
14 - Патрубок выхода горячей воды
15 - Верхняя часть патрубка забора горячей воды
1. Водонагреватель - 1 шт.
2. Анкерный болт - 2 шт.
3. Предохранительный клапан - 1 шт.
4. Руководство по эксплуатации и гарантийный талон - 1 шт.
5. Упаковка - 1 шт.
RU
Electrical instant water heater
Instruction manual.
Warranty card.
EN
H-IWR1-3P-UI056/C
H-IWR1-3P-UI056/C
H-IWR1-3P-UI056/C
H-IWR1-3P-UI056/C
