6.
Газовый проточный водонагреватель
RU
Размер соединения
В аппарате Внешние
Трубопровод
Природный газ 1/2" 1/2”
Холодная вода (вход) 1/2” 1/2”
Горячая вода (выход) 1/2" 1/2”
Дымоход
Диаметр дымохода 110 мм (внутренний) 113 мм (внешний)
Устройство
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
Модели H-GW1-AMW-UI305, H-GW1-AMBL-UI306
1. Задняя панель
2. Камера горения
3. Электрод розжига
4. Ионизационный электрод
5. Газовый клапан
6. Патрубок выхода горячей воды
7. Электронный блок
8. Датчик температуры
9. LCD-дисплей
10.
Патрубок подвода природного газа
11. Датчик протока воды
12. Клапан слива воды
13. Патрубок входа холодной воды
14. Отсек для батареек
15. Кран регулировки потока воды
16. Газовая горелка
17. Теплообменник
18. Датчик защиты от перегрева
19. Коллектор отвода сгоревших газов
20. Кран регулировки подачи газа

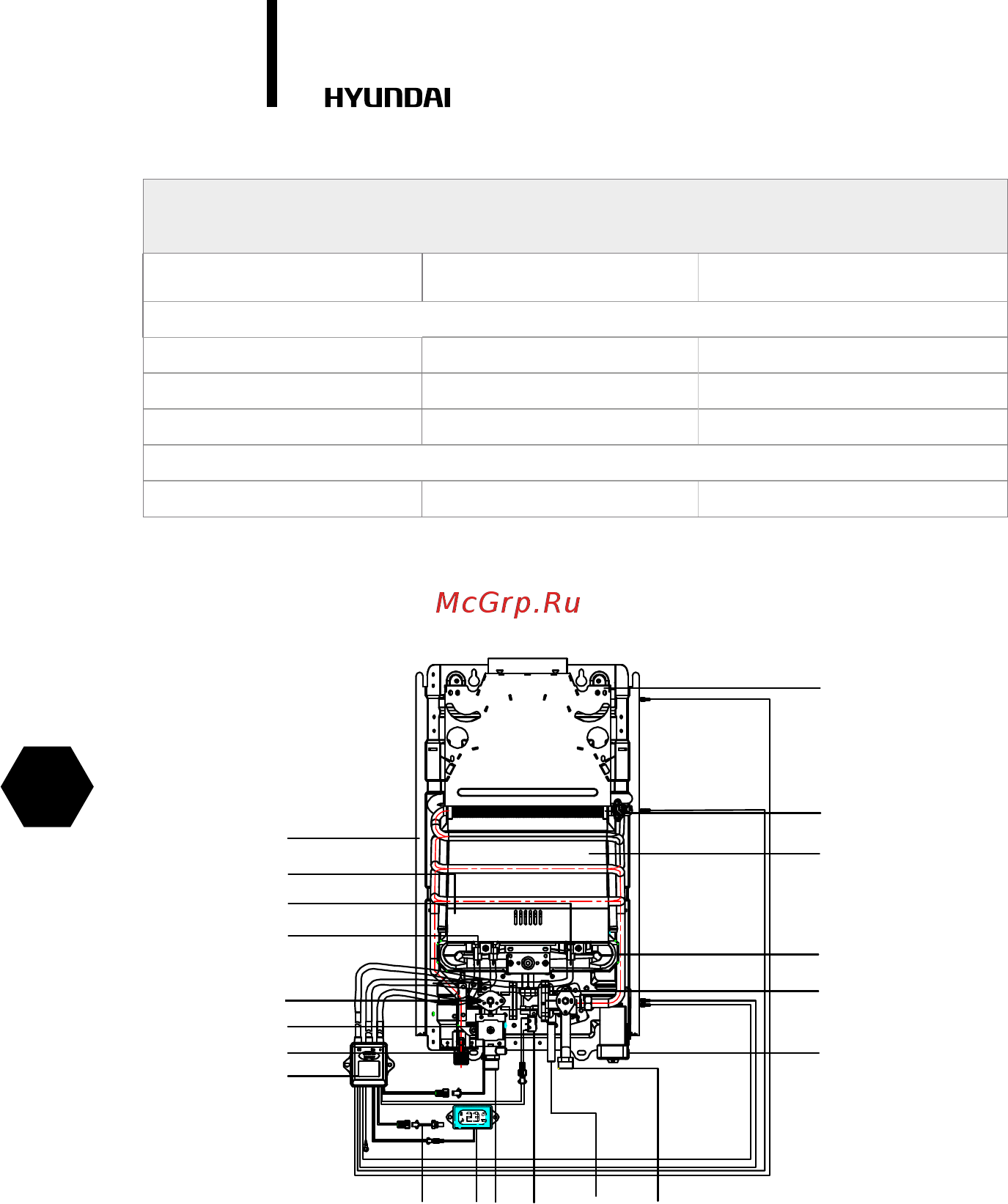

Рис. 3
20
