Газовый проточный водонагреватель

ПРаВИла БЕЗОПаСНОй эКСПлУаТацИИ

И УСТаНОВКИ ПРОТОчНОгО гаЗОВОгО

ВОДОНагРЕВаТЕля

При эксплуатации водонагревателя соблюдайте правила безопасности. Неправильная

эксплуатация в силу игнорирования данных правил может привести к причинению

вреда здоровью пользователя и других людей, а также нанесения ущерба их имуществу.

Производитель не несёт ответственности за причинённый вред здоровью и повреждение

имущества в результате неправильной установки и эксплуатации прибора

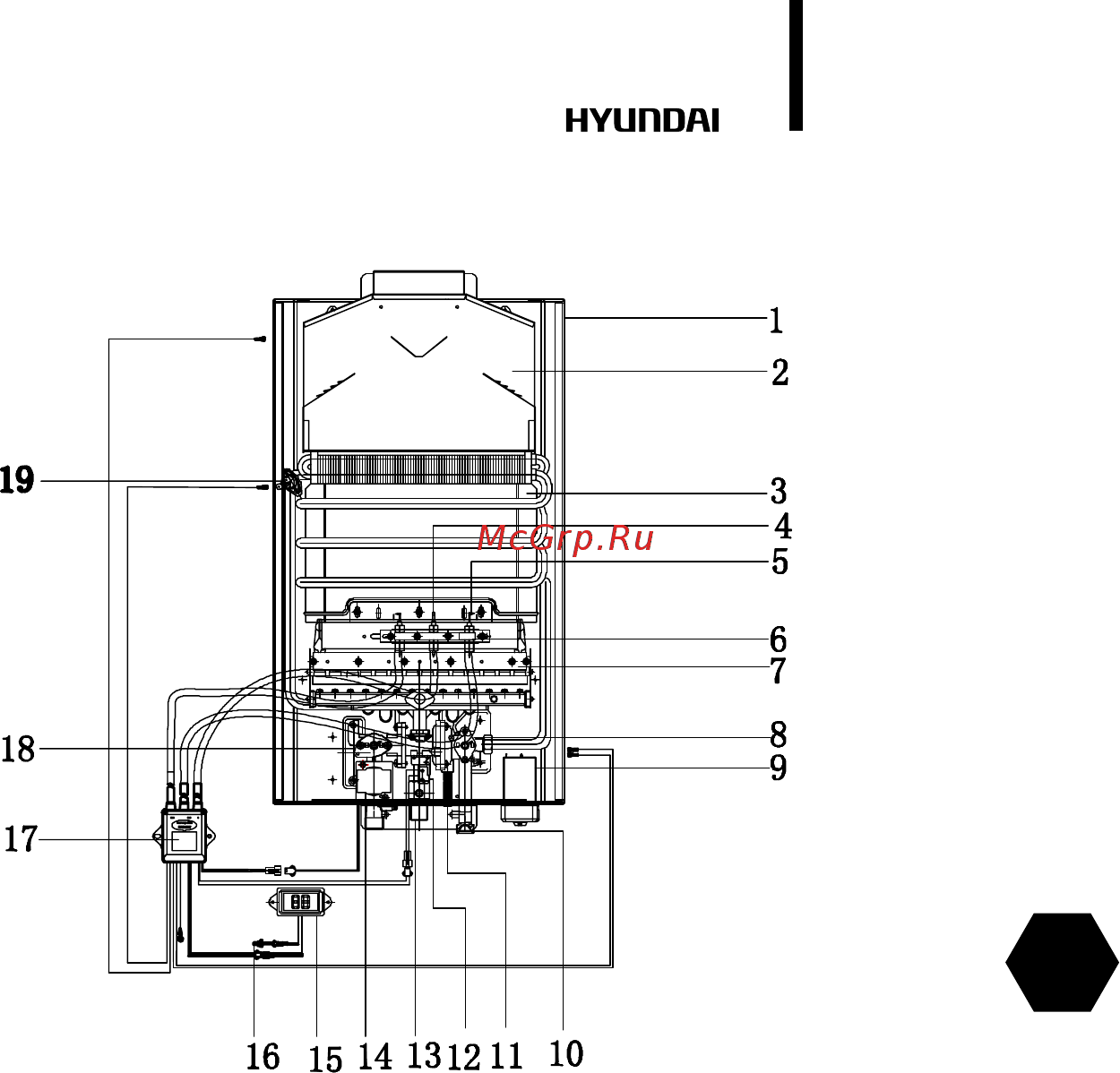

1. Задняя панель

2. Коллектор отвода сгоревших газов

3. Теплообменник

4. Электрод розжига

5. Ионизационный электрод

6. Крепежная планка

7. Газовая горелка

8. Кран регулировки протока воды

9. Отсек для батареек

10. Патрубок входа холодной воды

11. Клапан слива воды

12. Датчик протока воды

13. Патрубок подвода природного газа

14. Патрубок выхода горячей воды

15. LED - дисплей

16. Датчик температуры

17. Электронный блок

18. Кран регулировки подачи газа

19. Датчик защиты от перегрева

Модель H-GW2-ARW-UI307

Рис. 4
