18.
Электрический тепловентилятор
19.
Электрический тепловентилятор
RU RU

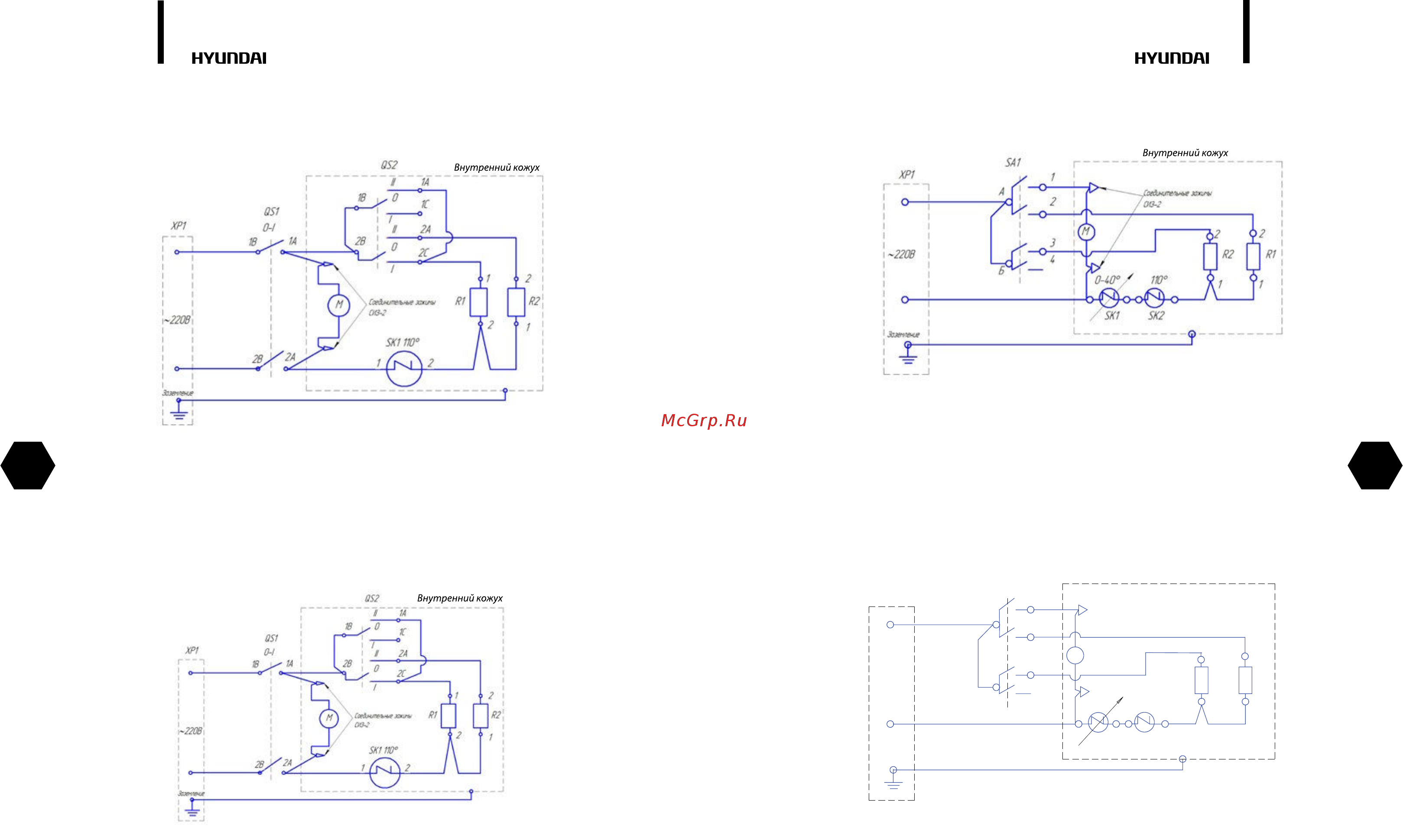

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ ТЕПЛОВЕНТИЛЯТОРОВ
Н-НG1-02-UI500
Рис. 10
QS1 – выключатель сети и электродвигателя I-0, SR13
QS2 – выключатель режимов мощности I-0-II, SR13
ХP1 – евровилка с заземлением бытовая
М – электродвигатель вентилятора 5/29 Вт, ~220 В
SK1 – ограничитель температуры (Н.З; 110
0
С)
R1, R2 – нагревательный элемент (ТЭН 1000 Вт, 220В)
Н-НG1-03-UI501
Рис. 11
QS1 – выключатель сети и электродвигателя I-0, SR13
QS2 – выключатель режимов мощности I-0-II, SR13
XP1- евровилка с заземлением бытовая
M – электродвигатель вентилятора 5/29 Вт, -220 В
SK1 – ограничитель температуры (Н.З; 110 0С)
R1, R2 – нагревательный элемент (ТЭН 1500 Вт, 220 В)
Н-НG2-02-UI502
Рис. 12
SA1 – переключатель роторный
ХP1 – евровилка с заземлением бытовая
М – электродвигатель вентилятора 5/29 Вт, ~220 В
SK1 – термостат регулировки температуры в помещении 0-40
0
С
SK2 – ограничитель температуры (Н.З; 110
0
С)
R1, R2 – нагревательный элемент (ТЭН 1000 Вт, 220В)
Н-НG2-03-UI503
∼
2 2 0 В
Х Р 1
S A 1
М
S K 1
S K 2
1
2
1
2
R 2 R 1
1 1 0
°
0 - 4 0
°
1
2
3
4
А
В
З а з е м л е н и е
∼
2 2 0 В
Х Р 1
S A 1
М
S K 1
S K 2
1
2
1
2
R 2 R 1
1 1 0
°
0 - 4 0
°
1
2
3
4
А
В
З а з е м л е н и е
Внутренний кожух
Рис. 13
SA1 – переключатель роторный
ХP1 – евровилка с заземлением бытовая
М – электродвигатель вентилятора 5/29 Вт, ~220 В
SK1 – термостат регулировки температуры в помещении 0-40
0
С
SK2 – ограничитель температуры (Н.З; 110
0
С)
R1, R2 – нагревательный элемент (ТЭН 1500 Вт, 220В)
