H-НG2-05-UI504

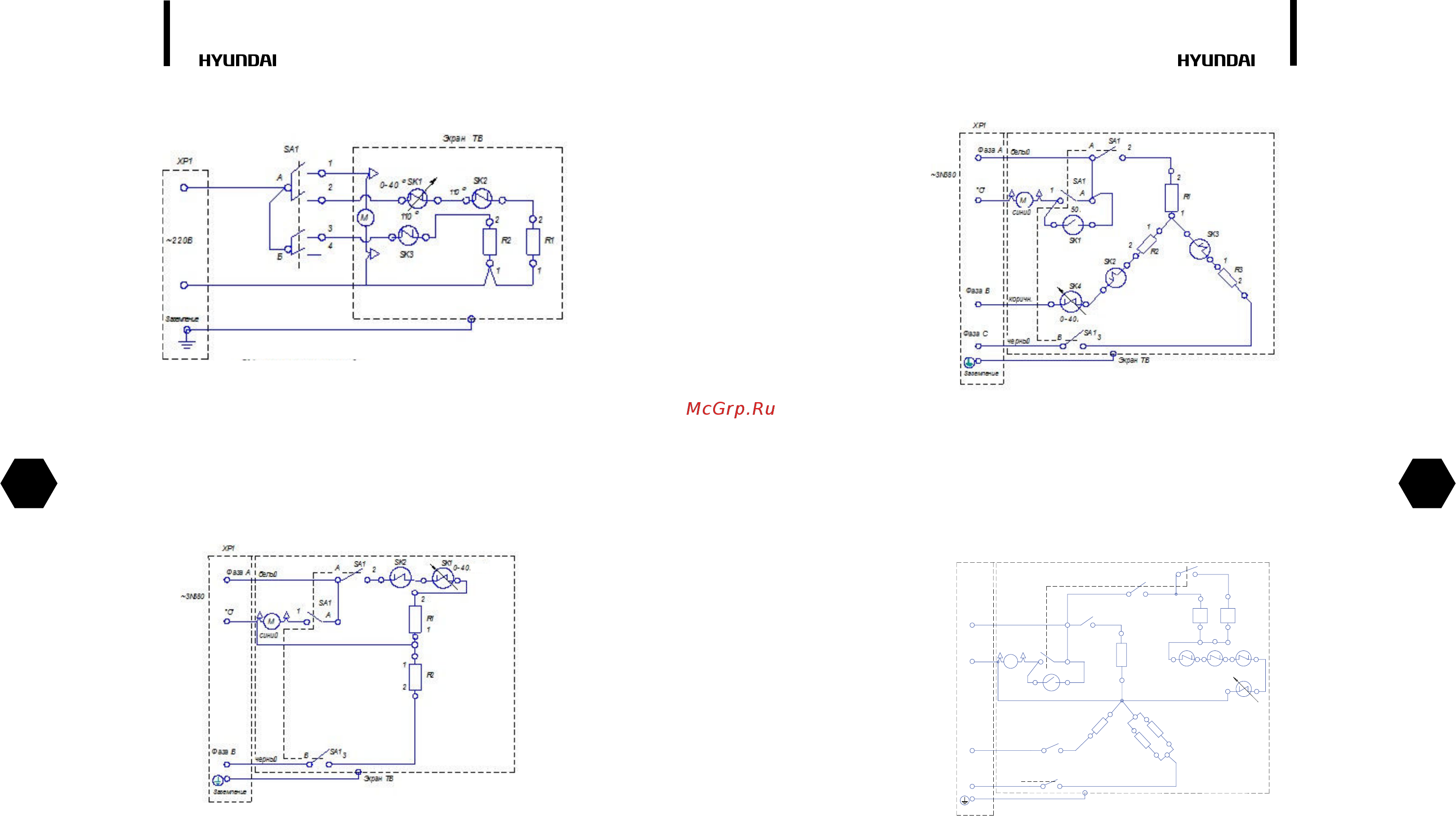

Рис. 14
SA1 – переключатель роторный
ХP1 – промышленная вилка 3-х контактная
М – электродвигатель вентилятора 10/36 Вт, ~220 В
SK1 – термостат регулировки температуры в помещении 0-40
0
С
SK2, SK3 – ограничитель температуры (Н.З; 110
0
С)
R1, R2 – нагревательный элемент (ТЭН 2500 Вт, 220В)
SA1 – переключатель роторный
SK1 – термостат регулировки температуры в помещении 0-40
0
С
SK2 – термостаты защиты от перегрева (Н.З; 110
0
С)
М - эл. двигатель тепловентилятора 10/36 Вт, ~220В
R1, R2 – нагревательный элемент (ТЭН 3000 Вт, 220В)
ХP1 – вилка 3-фазная 5-контактная
Серия: Н-НG2-06-UI505
Рис. 15
Н-НG2-09-UI506
SA1 – переключатель роторный
SK1 – термостат продувки (НР; 50
0
С)
SK2, SK3 – термостаты защиты от перегрева (НЗ; 110
0
С)
SK4 – термостат регулировки температуры в помещении 0-40
0
С
М – электродвигатель вентилятора 10/36 Вт, ~220В
R1-R3 – нагревательный элемент (ТЭН 3000 Вт, 220В)
ХP1 – вилка 3-фазная 5-контактная
Рис. 16
Н-НG2-12-UI507
М
L 1
" О "
L 2
L 3
1
А
S K 1
R 1
R 3
S K 5
ч е р н ы й
к о р и ч н .
с и н и й
б е л ы й
∼
3 N 3 8 0
Х Р 1
К 2 / 1
S A 1
R 4
R 2
К 1 / 1
К 1 / 2
А
2
S A 1
S K 2
S K 3
S K 4
К 1
К 2
S
A 1
В
3
М
L 1
" О "
L 2
L 3
1
А
S K 1
R 1
R 3
S K 5
ч е р н ы й
к о р и ч н .
с и н и й
б е л ы й
∼
3 N 3 8 0
Х Р 1
К 2 / 1
S A 1
R 4
R 2
К 1 / 1
К 1 / 2
А
2
S A 1
S K 2
S K 3
S K 4
К 1
К 2
S
A 1
В
3
Внутренний кожух
Заземление
110
0
110
0
110
0
0-40
0
50
0
SA1 – переключатель роторный
SK1 – ограничитель температуры (Н.Р; 50
0
С)
SK2, SK3, SK4 – ограничитель температуры (Н.З; 110
0
С)
SK5 – термостат регулировки температуры в помещении 0-40
0
С
М – электродвигатель вентилятора 18/70 Вт, ~220В
R1-R4 – нагревательный элемент (ТЭН 3000 Вт, 220В)
ХP1 – вилка 3-фазная 5-контактная
K1, K2 – реле силовое
Рис. 17
°
°
°
