Устройство передней панели управления:

1. Индикатор питания

2. Индикатор перегрева

3. Прогон сварочной проволоки

4. Регулятор значения тока MMA

5. Регулятор значения напряжения MIG

6. Регулятор значения тока MIG / скорости подачи проволоки

7. Переключатель режимов сварки MMA/MIG

8. Выход «- »

9. Выход «+» 1

10. Евроразъем подключения горелки

Техническая характеристика Mig-2100 Mig-2800

Загрузочная мощность 20-210 А/16,5-26,4 В 280 А/28 В

Диапазон настройки 20-210 А 30-280 А

Диапазон настройки уровня подачи проволоки 1,5-13 м/мин 1-12 м/мин

Напряжение открытой цепи 16,5 - 56 В 15,5 - 50 В

Диаметр проволоки 0,6 – 1 мм 0,8 - 1 мм

ПВ на максимальном токе 60% 60%

Основные характеристики

Электрическая схема

J35

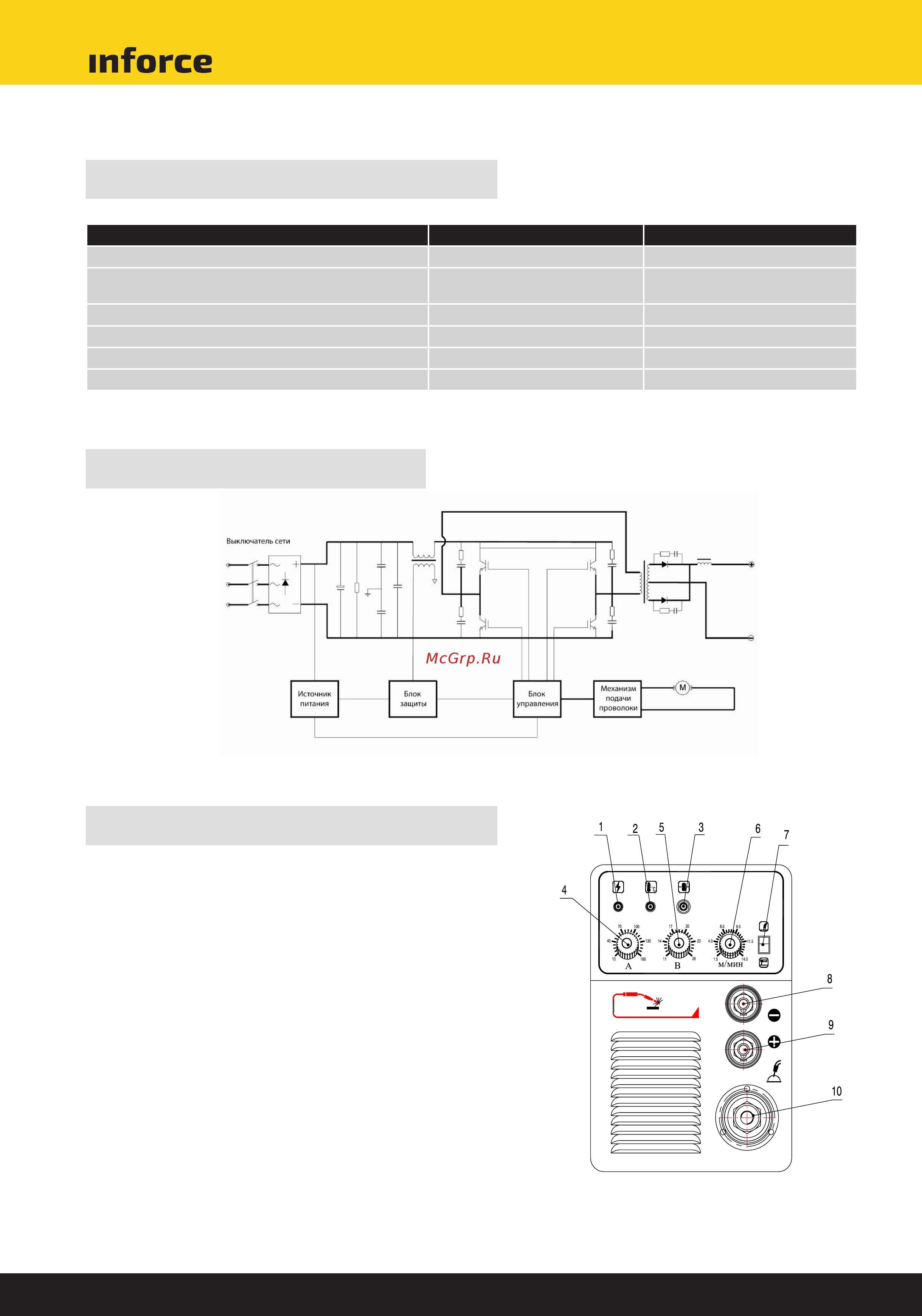

Рисунок 1. Электрическая схема.

Рисунок 2. Передняя панель управления
