ВНИМАНИЕ!

Пожалуйста, устанавливайте аппарат только в соответствии с ниже перечисленной последовательностью

действий:

• Операции по подсоединению электрических проводов должны проводиться после отключения питания

аппарата посредством сетевого выключателя.

• Класс защиты данного оборудования – IP21S, поэтому, не используйте его в дождь.

Подсоединение сетевого кабеля.

1. В комплект сварочного оборудования входит сетевой кабель. Подсоедините его к электросети с требу-

емыми параметрами. Проверьте надежность соединения сетевого кабеля во избежание окисления. Про-

верьте с помощью мультиметра, соответствует ли значение напряжения заданному диапазону.

2. Надежно заземлите аппарат, специальным кабелем, подсоединяемым к корпусу аппарата.

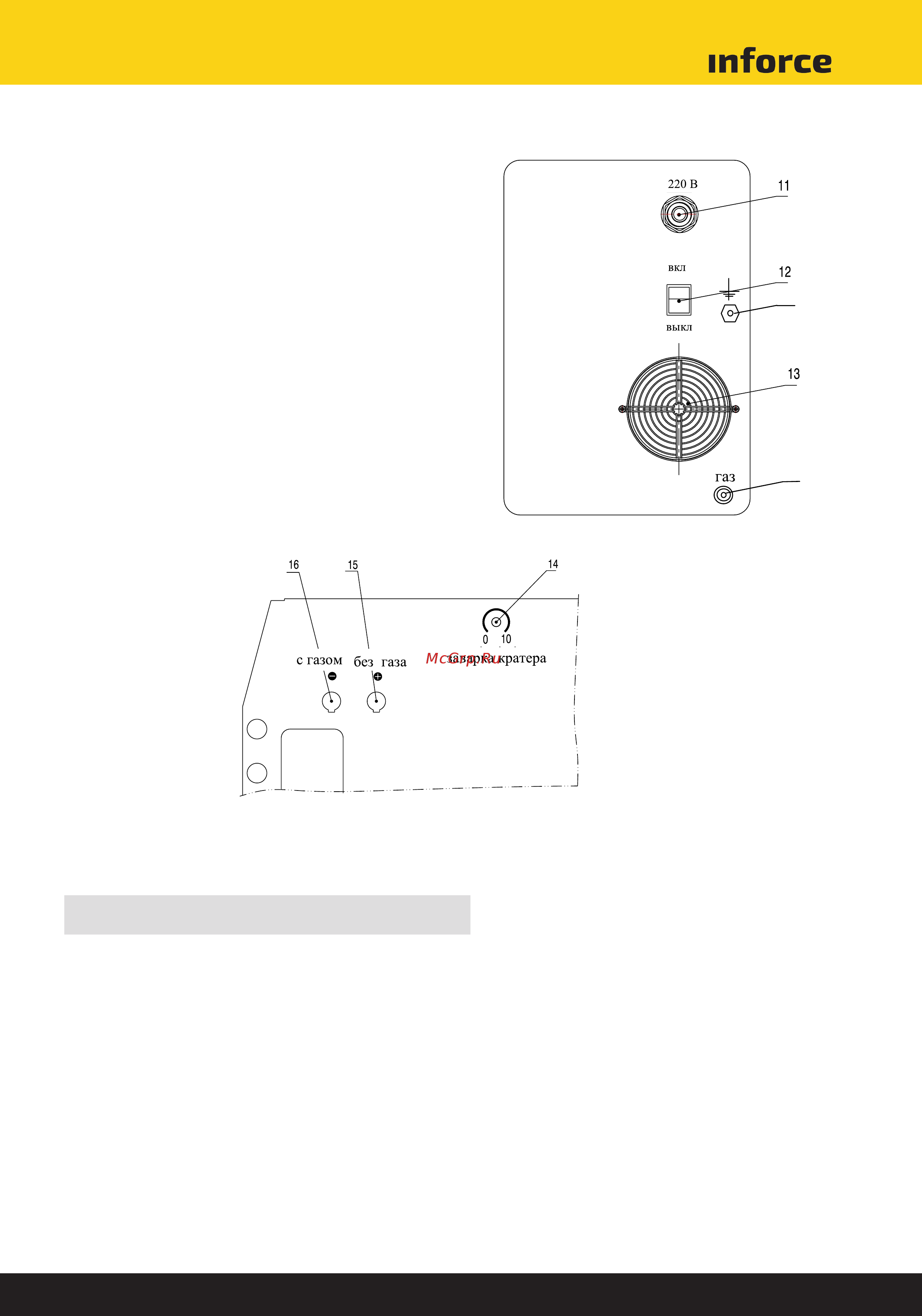

Устройство задней панели:

11. Разъем кабеля сети

12. Выключатель сети

13. Вентилятор

14. Подключение газа

15. Заземление

Устройство внутренней панели (около катушки):

16. Регулятор времени заварки кратера. Служит для получения

нужной длины вылета электродной проволоки (т.е. проволоки,

выступающей из наконечника горелки) по завершении сварки.

17. Выход «+» для полуавтоматической сварки самозащитной

порошкрврй проволокой без защитного газа.

18. Выход «- » для полуавтоматической сварки металлической

проволокой в среде защитного газа.

Установка и эксплуатация





 



NO GAS

GAS

Рисунок 3. Задняя панель.

Рисунок 4. Внутренняя панель.
