Inforce бс 160/600 [4/11] Сборка

6 7

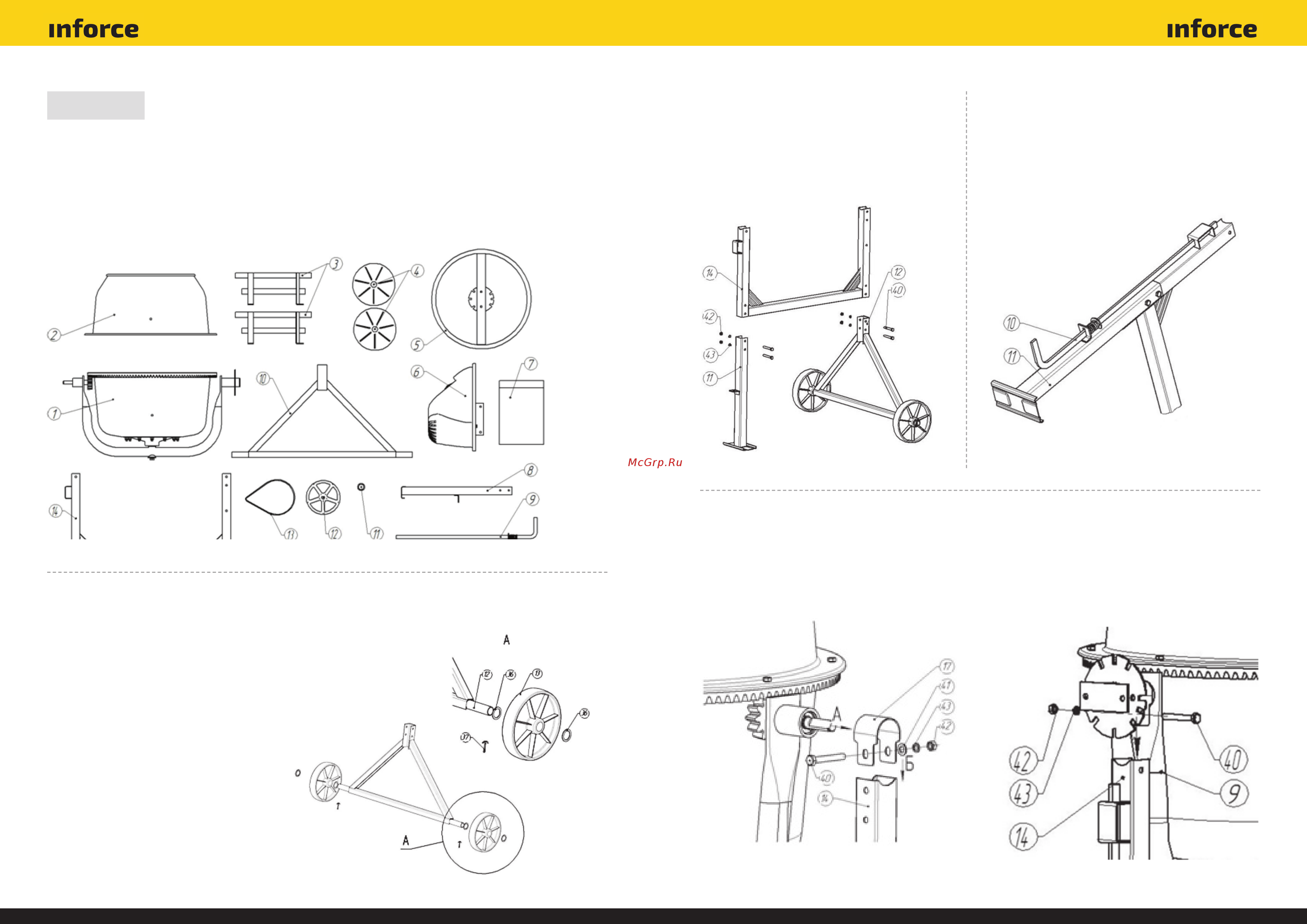

Комплект поставки

1 – нижняя половина бака с коромыслом (1 шт.); 2 – верхняя половина бака (1 шт.); 3 – лопатка (2 шт.);

4 – колесо (2 шт.); 5 – штурвал (1 шт.); 6 – блок моторный (1 шт.); 7 – пакет с метизами* (1 компл.);

8 – опора (1 шт.); 9 – педаль фиксации наклона барабана (1 шт.); 10 – опора колесная (1 шт.);

11 – шайба колеса (4 шт.); 12 – шкив (1 шт.); 13 – ремень (1 шт.); 14 – рама (1 шт.)

*7 – метизы, уложенные в пакет: болт М8x20 (6 шт.); болт М8x60 (8 шт.); шайба 8 65Г (14 шт.); шайба 8 пл. (2 шт.);

шайба 25 пл. (7 шт.); гайка М8 (14 шт.); гайка М8 самоконтрящаяся (2 шт.); стопорное кольцо А15.50 (1 шт.);

шплинт 4х36 (2 шт.); винт самонарезающий (6 шт.)

роны.

3. Установить на ось колесной опоры

12 шайбу колеса 36 с каждой стороны.

4. Вставить шплинт 57 в отверстие ко-

лесной опоры 12 с каждой стороны и

загнуть концы шплинта для фиксации

колес.

Сборка рамы с опорами

1. Соединить опору 11 с рамой 14, ис-

пользуя болт 40 (2 шт.), гайку 42 (2 шт.)

опоре 11.

Установка нижней половины бака с коромыслом на раму

1. Установить хомут 17 на втулку вала-шестерни.

используя болт 40 (2 шт.), гайку 42 (2 шт.) и шайбу гровер 43 (2 шт.).

ВНИМАНИЕ! Сборку бетоносмесителя рекомендуется проводить вдвоем с помощником.
