Применение лазерного построителя плоскостей

Лазерный построитель плоскостей - это тип лазерных нивелиров. С помощью

этого прибора Вы можете быстро провести вертикальную и горизонтальную

разметку для проведения работ внутри помещения.

Технические данные

Лазерные излучатели 635nm, 7mW

Класс лазера 2

Точность ±1 мм/5м

Диапазон самовыравнивания ±4°

Рабочий диапазон без приемника

с приемником 50 м

10 метров*

Источник питания 2 x AA батарейки

Резьба под штатив 1/4"

Рабочий диапазон температур -10°С ~ +35°С

Вес 220 гр

Размеры 80х86х45 мм

*Зависит от освещенности

Функциональные характеристики прибора

1. Прибор предназначен для работ внутри помещений.

2. Компенсатор для быстрого самовыравнивания работает в диапазоне до

±4°.

3. При отклонении прибора от горизонтальной плоскости включается сигнализация

(мигание излучателей и звуковая сигнализация).

4. Компенсатор блокируется автоматически при выключении питания. Это

защищает его от воздействия вибрациии в

о время транспортировки.

ELEMENT 2D

Руководство по эксплуатации

Лазерный построитель плоскостей

INSTRUMAX ELEMENT 2D

Manufacturer: INSTRUMAX Address: WWW.INSTRUMAX.RU

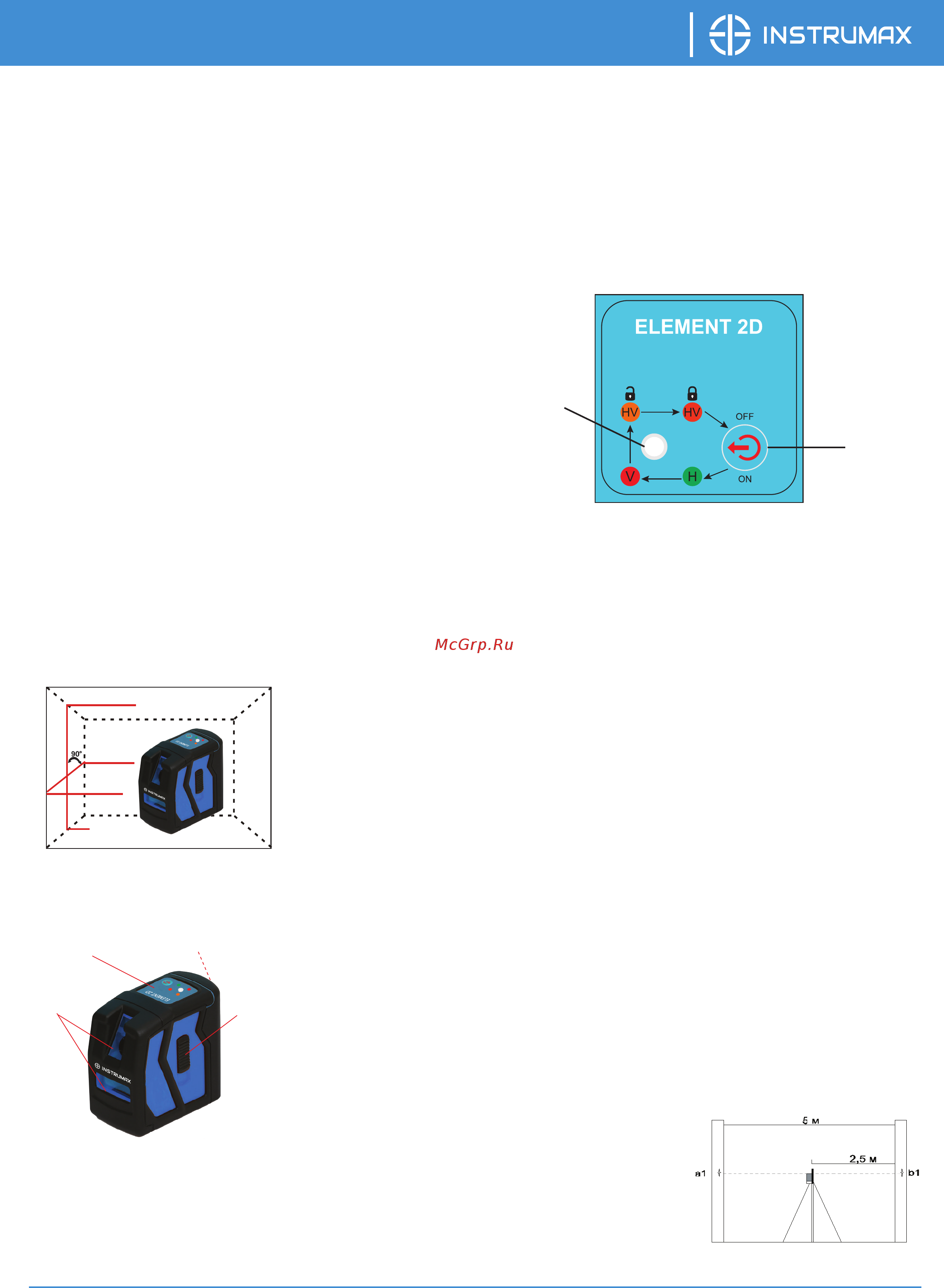

Лазерные проекции

Свойства

1. Окно вертикального и

горизонтального излучателя

2. Клавишная панель

3. Батарейный отсек

4. Ручка фиксатора

(блокировка компенсатора)

Клавишная панель

1. Кнопка включения режима вертикальной и горизонтальной линий

2. Индикатор выбранного режима работы

Использование лазерного построителя плоскостей

1. Откройте крышку батарейного отсека. Вставьте 2 алкалиновые батарейки.

Соблюдайте полярность. Закройте крышку батарейного отсека.

2. Установите прибор на пол или на штатив. Если вы используете штатив,

установите основание прибора на штатив и вкрутите винт штатива в центровочное

отверстие.

3. Включите уровень переведя ручку фиксатора вниз. Для выключения

переведите

ручку фиксатора вверх. Если при включении прибора нет лазерных проекций

- это значит, что отклонение прибора от горизонтальной плоскости более ±4°.

Выравняйте прибор для начала разметки.

4. Лазерный уровень может проецировать горизонтальную и вертикальную линии.

Нажмите кнопку (1) первый раз включится горизонтальная линия. Индикатор режима

(2) загорится зеленым.

Нажмите кнопку (1) второй раз включится вертикальная линия. Индикатор режима (2)

загорится красным.

Нажмите кнопку (1) третий раз включится горизонтальная и вертикальная линия.

Индикатор режима (2) загорится оранжевым.

Нажмите кнопку (1) четвертый раз включится режим работы под наклоном.

Индикатор режима (2) загорится оранжевым. Для безопасности маятник можно

зафиксировать в этом режиме подняв ручку ON/OFF вверх.

Этот режим можно включить при заблокированном компенсаторе. Нажмите кнопку (1)

четыре раза подряд. Для выключения нажмите кнопку (1) еще раз.

Нажмите кнопку (1) пятый раз все линии выключатся. Индикатор режима (2) погаснет.

5. При ярком освещении, если луч плохо видно, можно воспользоваться лазерными

очками (не входят в комплект прибора) или включить режим работы с приемником.

Нажмите и удерживайте кнопку (1) более 3 сек. Включится режим работы с

приемником. Индикатор режима (2) будет моргать. Лазерный луч можно обнаружить

используя приемник лазерного луча (не входит в комплект прибора).

Для выключения режима нажмите кнопку (1) еще раз. Индикатор режима (2)

перестанет моргать.

Проверка точности лазерного построителя плоскости

Проверка точности лазерного построителя плоскости (наклон плоскости)

Установить лазерный инструмент точно посередине между двух стен, находящихся

приблизительно на расстоянии 5м др

уг от друга. Включите лазерный построитель

плоскостей. Отметить на стене точку, указанную лазерным крестом. Повернуть

лазерный инструмент на 180° и снова отметить точку, указанную лазерным крестом.

Установить лазерный построитель

плоскостей на расстоянии 0,5-0,7м

от стены и нанести, как указано

выше, те же отметки. Если разности

{а1-а2} и {b1-b2} не отличаются друг

от друга более чем на величину

„точность”, заявленную в технических

характеристиках, точность Вашего

лазерного построителя в допустимых

пределах.

Горизонталь

Вертикаль
