Применение лазерного построителя плоскостей

Лазерный построитель плоскостей - это тип лазерных нивелиров. С помощью

этого прибора Вы можете быстро провести вертикальную и горизонтальную

разметку для проведения работ внутри помещения и на улице.

Технические данные

Лазерные излучатели 635nm/точка отвеса 650nm

Класс лазера 2

Точность ±0.2 мм/1м

Диапазон самовыравнивания ±3°

Рабочий диапазон (с приемником)* радиус 70м; без приемника 20м

Источник питания 3 x AA батарейки

Время работы приблизительно 8 часов

Резьба под штатив 5/8"

Рабочий диапазон температур -10°С ~ +40°С

*зависит от освещения

Функциональные характеристики прибора

1. Прибор предназначен для работ внутри помещений и на улице. Приемник

может применяться в диапазоне до 70м (для применения на улице).

2. Компенсатор для быстрого самовыравнивания работает в диапазоне до

±3°.

3. При отклонении прибора от горизонтальной плоскости включается сигнализация

(мигание излучателей и звуковая сигнализация).

4. Механизм точной регулировки поворота облегчает проведение разметки.

5. Компенсатор блокируется автоматически при выключении питания. Это

защищает его от воздействия вибрациии во время транспортировки.

Constructor 2D/4D

Mark 2D/4D

Руководство по эксплуатации

Лазерные построители плоскостей

Mark 2D/4D

Constructor 2D/4D

Manufacturer: INSTRUMAX Address: WWW.INSTRUMAX.RU

Лазерные плоскости

Constructor 2D

Mark 2D

Constructor 4D

Mark 4D

Свойства

1. Ручка для транспортировки

2. Ручка включения

(блокировка компенсатора)

3. Окно вертикального излучателя

4. Окно горизонтального излучателя

5. Батарейный отсек

6. Ручка точного наведения

7. Регулировочные ножки

8. Пузырьковый уровень

Клавишная панель

1. Кнопка включения режима работы с приемником

2. Кнопка включения/переключения/выключения V излучателей

3. Кнопка включения/переключения/выключения H излучателей

4. Пузырьковый уровень

V H

OUTDOOR

4 4

Использование лазерного построителя плоскостей

1. Снимите крышку батарейного отсека. Вставьте 3 алкалиновые батарейки.

Соблюдайте полярность. Закройте крышку батарейного отсека.

2. Установите прибор на пол или на штатив. Если вы используете штатив, установите

основание прибора на штатив и вкрутите винт штатива в центровочное отверстие.

3. Если вы услышите сигнал при включении прибора -это значит, что отклонение

прибора от горизонтальной плоскости более ±3°. С помощью ножек или

штатива отрегулируйте положение прибора по пузырьковому уровню.

4. Направьте точку отвеса на нужную точку на полу. Поворачивайте верхнюю

часть прибора, чтобы настроить вертикальные лучи. Затем отрегулируйте точно

положение прибора с помощью ручки точного наведения.

5. Лазерные построители плоскостей Instrumax Constructor 2D/4D и Mark 2D/4D

имеют несколько режимов работы. При включении прибора загорается подсветка

пузырькового уровня. Нажимая кнопки Н и V вы можете выбрать режим работы.

6. При ярком освещении, если луч плохо видно, можно воспользоваться лазерными очками.

7. Для работы при ярком освещении или на больших расстояниях необходимо

использовать приемник лазерного луча (не входит в комплект). Для перевода

прибора в режим работы с приемником нажмите кнопку OUTDOOR. Передвигая

приемник в предполагаемом месте нахождения лазерного луча, добейтесь

постоянного звукового и соответствующего светового сигнала согласно

инструкции приемника лазерного луча.

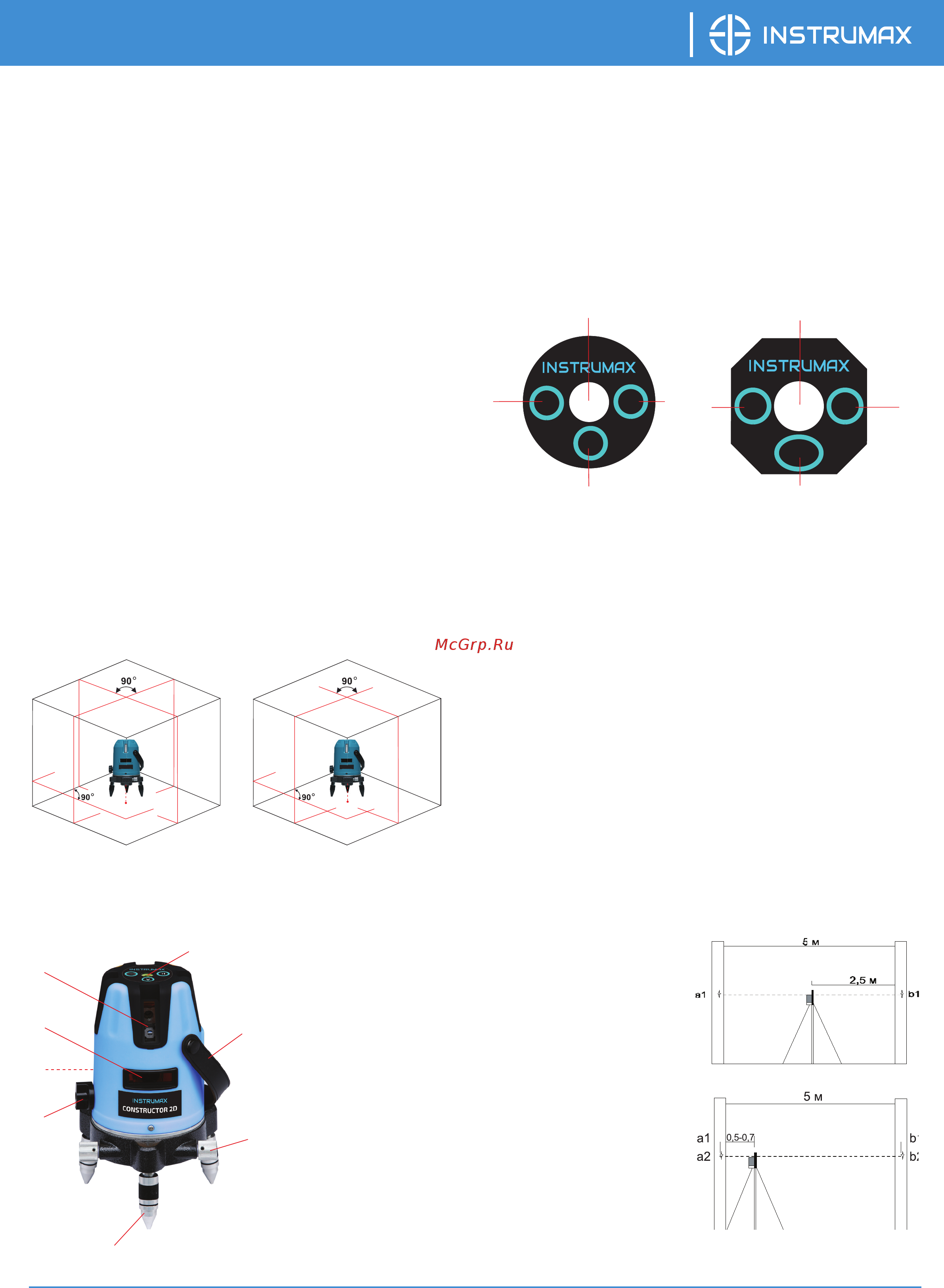

Проверка точности лазерного построителя плоскости

Проверка точности лазерного построителя плоскости (наклон плоскости)

Установить лазерный инструмент точно посередине между двух стен, находящихся

приблизительно на расстоянии 5м друг от друга. Включите лазерный построитель

плоскостей. Отметить на стене точку, указанную лазерным крестом. Повернуть

лазерный инструмент на 180° и снова отметить точку, указанную лазерным крестом.

Установить лазерный построитель

плоскостей на расстоянии 0,5-0,7м

от стены и нанести, как указано

выше, те же отметки. Если разности

{а1-а2} и {b1-b2} не отличаются друг

от друга более чем на величину

„точность”, заявленную в технических

характеристиках, точность Вашего

лазерного построителя в допустимых

пределах.

Пример: При проведении проверки

лазерного построителя плоскостей,

разница: {а1-а2} �5 мм и {b1-b2} � 7 мм.�5 мм и {b1-b2} � 7 мм. и {b1-b2} � 7 мм.и {b1-b2} � 7 мм.{b1-b2} � 7 мм.� 7 мм.

Таким образом полученная погрешность

прибора: {b1-b2}-{а1-а2} � 7-5 � 2 мм.{b1-b2}-{а1-а2} � 7-5 � 2 мм.-b2}-{а1-а2} � 7-5 � 2 мм.

Теперь Вы можете сравнить полученную

погрешность, с величиной погрешности,

заданной производителем.Еслиточность Если точность

лазерного построителя не соответствует

заявленной, необходимо обратиться в

авторизованный сервисный центр.
