4. Сборка

1. Отключите циркулярную пилу от источника питания!

2. Решите, какой из вариантов установки больше всего

вам подходит:

— Снять имеющееся правое расширение стола пилы

и использовать существующие установочные отверстия

расширения для установки фрезерного стола.

— Установить фрезерный стол с правой стороны

стола пилы. В этом случае вам потребуется просверлить

три отверстия и нарезать резьбу M8-1.25 в столе или

расширении стола станка, которые подойдут для

установки фрезерного стола (см. рис. 1).

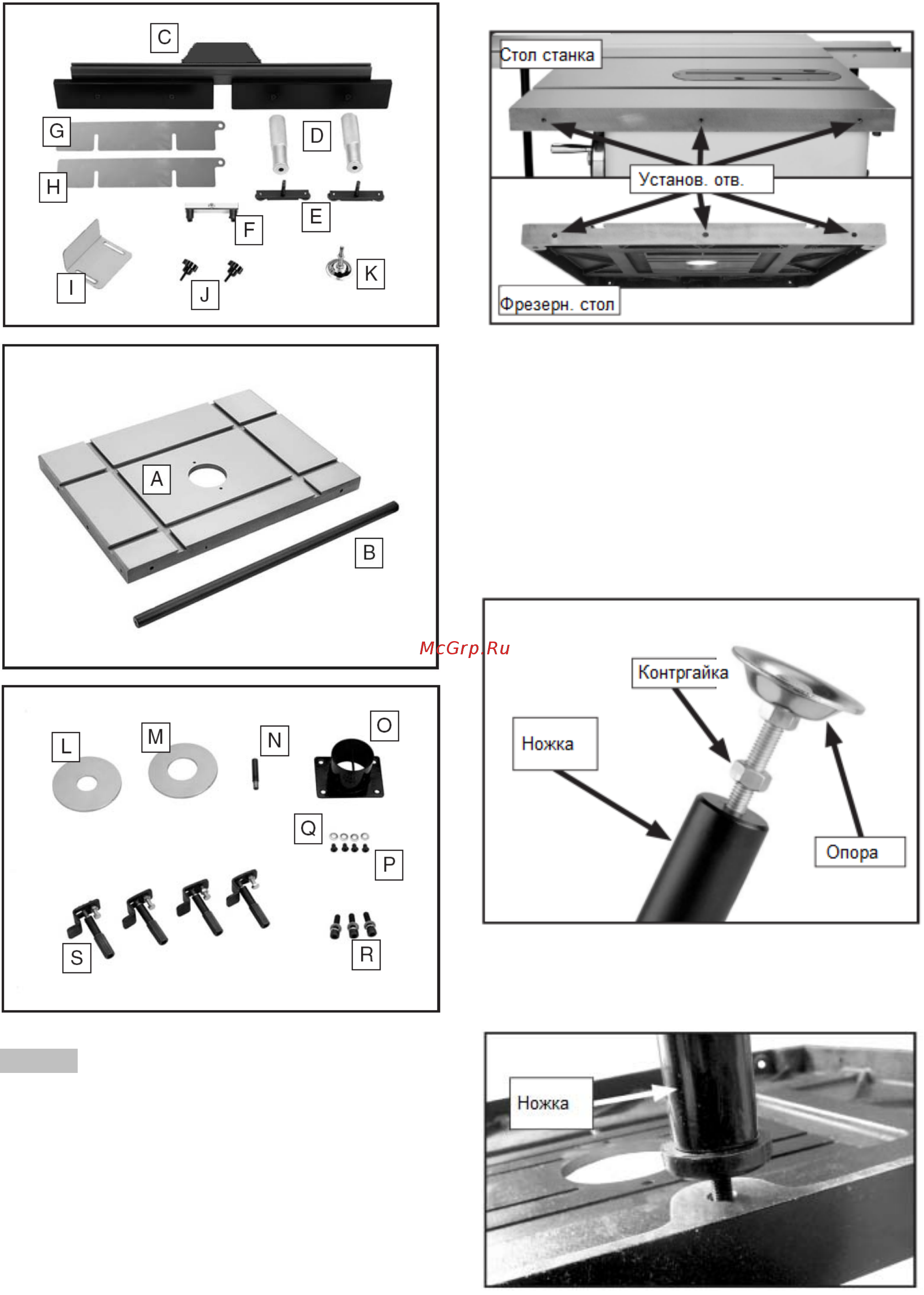

Рис. 1: Требуемые установочные отверстия

Примечание: используйте отверстия на фрезерном столе,

чтобы промаркировать места для отверстий на столе

станка. Верхняя поверхность фрезерного стола была

слегка ниже поверхности стола станка.

3. Навинтите опору ножки на нижнюю часть ножки, как

показано на рис. 2. На данном этапе не затягивайте

контргайку, чтобы потом можно было отрегулировать

высоту ножки.

Рис. 2. Опора, завинченная в ножку.

4. Завинтите ножку на шпильку на нижней стороне

фрезерного стола, как показано на рис. 3

Рис. 3: Опорная ножка, прикрепленная к фрезерному

с тол у.
