5. Если у вас имеются длинные направляющие рельсы

упора, которые выступают над Т-образными пазами

фрезерного стола, вам следует модифицировать

верхнюю часть направляющих. Модификация

заключается в том, чтобы сделать вырез такого же или

большего размера Т-образного паза фрезерного стола,

как показано на рис. 4.

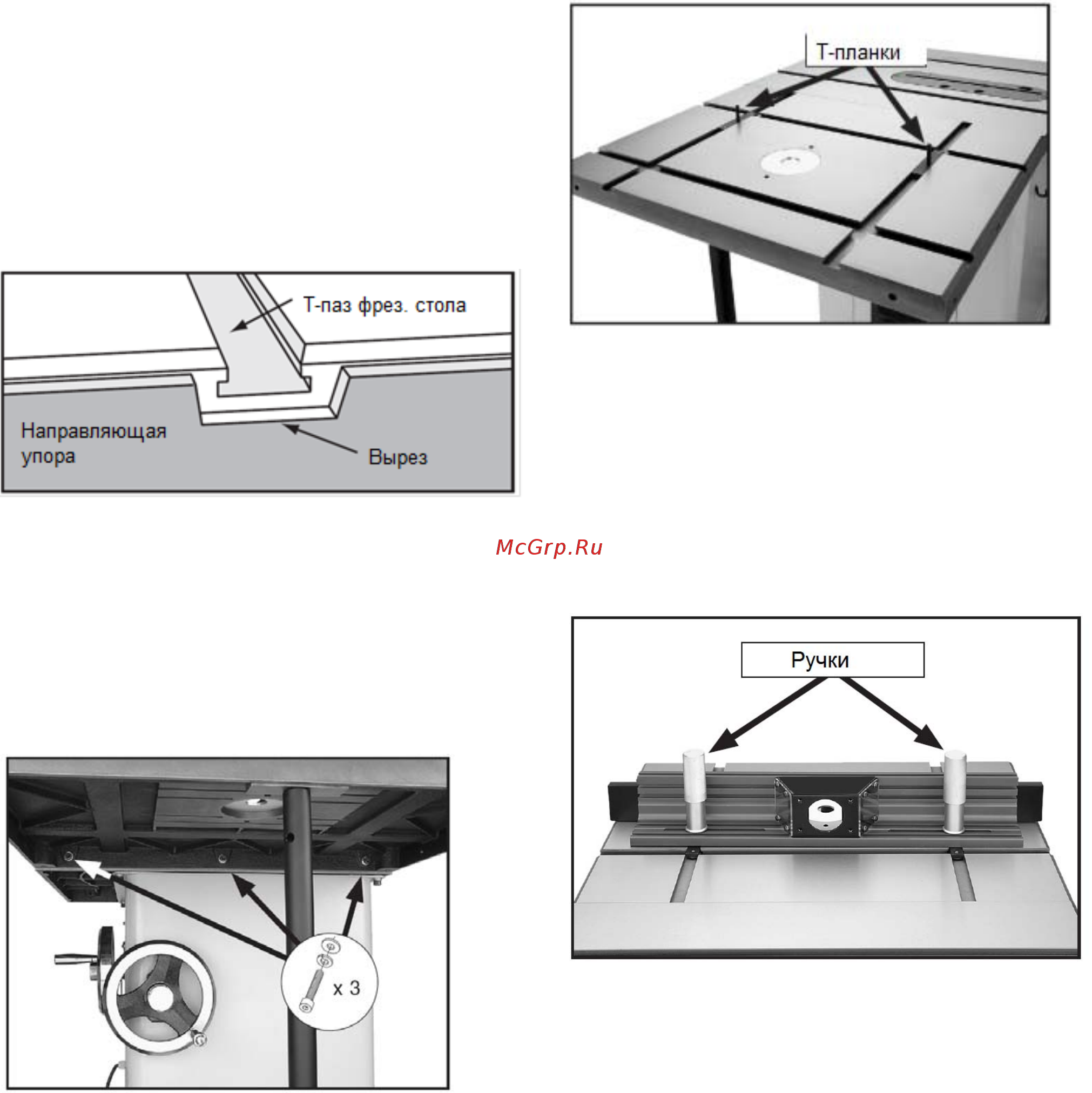

Рис 4: Пример модификации направляющей рельсы

упора.

6. Воспользуйтесь помощью еще одного человека, чтобы

удерживать фрезерный стол, выровняйте установочные

отверстия на обоих столах и скрепите их тремя винтами

M8-1.25 x 30 мм, тремя контршайбами 8 мм и плоскими

шайбами 8 мм, как показано на рис. 5.

Рис. 5: Фрезерный стол прикреплен к столу станка.

7. Положите прямую линейку на оба стола, затем,

вращая опору ножки, отрегулируйте ее высоту, пока

между линейкой и столами зазор будет отсутствовать.

Затем затяните контргайку в сторону ножки, чтобы

зафиксировать настройку.

8. Продвиньте две Т-образные планки в Т-образные пазы

фрезерного стола, см. рис. 6.

Рис. 6: Установленные Т-образные планки.

Примечание: На фрезерном столе имеются

перекрещенные Т-образные пазы для различного

расположения упора, которое лучше отвечает

требованиям операции.

9. Разместите узел упора над шпильками Т-образных

планок, затем закрепите упор на месте, закрутив ручки на

шпильки, как на рис. 7.

Рис. 7: Прикрепленные ручки.

Примечание: Две планки упора поставляются с

фрезерным столом. Их размещают между

принимающей панелью упора (слева) и корпусом

упора для отклонения поверхности принимающей

панели упора с целью полнопрофильного

фрезерования кромок (см. рис. 8). Вдобавок к

стандартным планкам, принимающую панель упора

можно отклонять приме

рно на 4 мм от подающей

панели упора. Если вам требуется большее

отклонение, вы можете приобрести более длинные

винты M6-1 для фиксации принимающей панели

упора.
