10

Включите станок на короткое время вхолостую

для проверки надлежащей работы механики

станка.

Регулировка

Необходимые инструменты:

Гаечный ключ 17 мм/19 мм

Приводной ремень

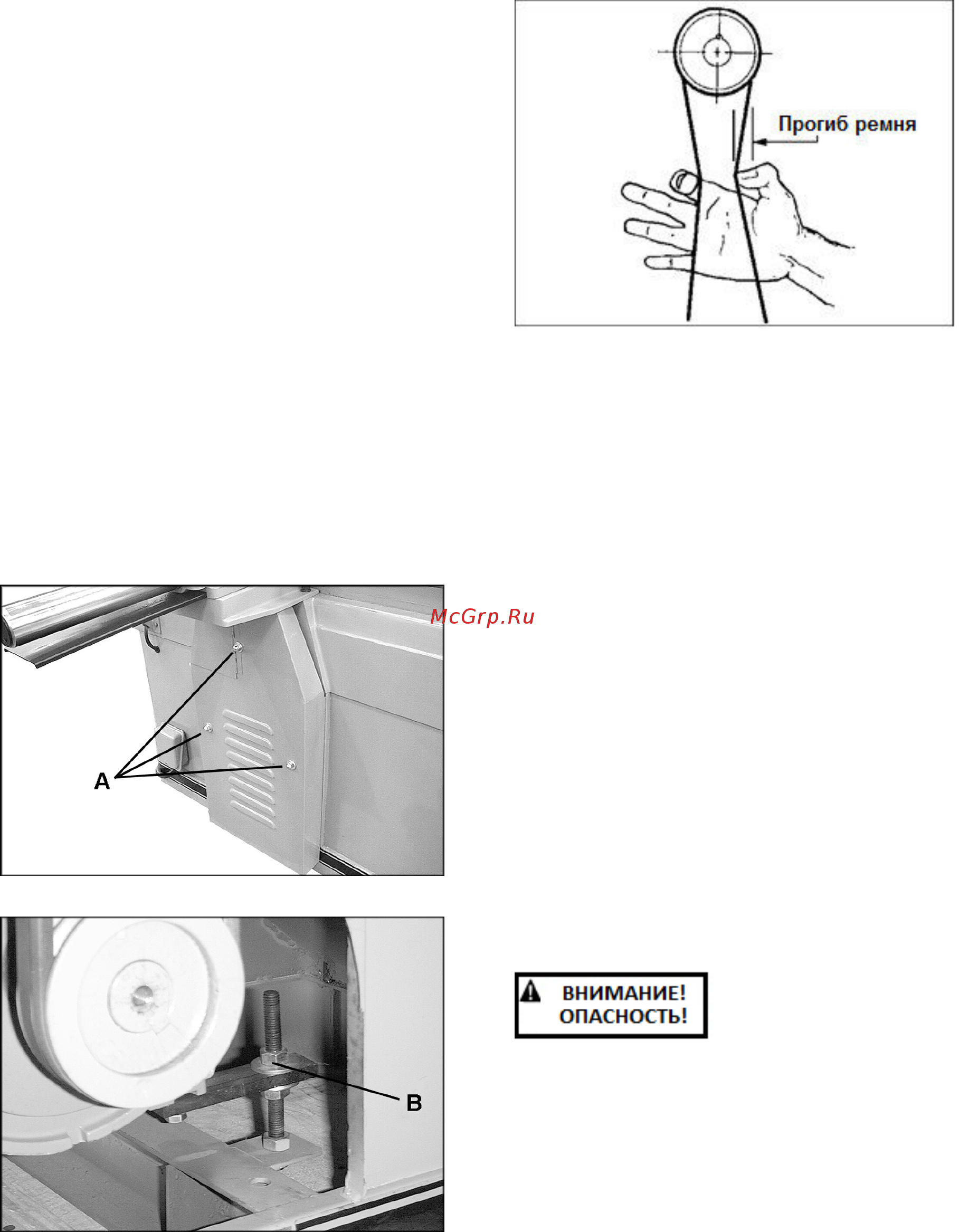

Открутите три корончатые гайки и снимите

шайбы (Рис. 10, А) на крышке приводного ремня

с помощью 17 мм гаечного ключа, затем снимите

крышку. Для откручивания гаек в опоре

двигателя (Рис. 11, В) воспользуйтесь 19 мм

гаечным ключом.

Поднимайте или опускайте опору двигателя для

достижения надлежащего натяжения ремня,

затем снова затяните гайки.

ПРИМЕЧАНИЕ: надлежащее натяжение ремня

достигается тогда, когда при умеренном

надавливании на ремень пальцами появляется

небольшой прогиб (Рис. 12).

Рис. 10

Рис. 11

Рис. 12

Замена строгальных ножей

Ножевой вал helical фуговального станка

модели PJ1696HH выполнен из качественной

стали, имеет 54 двухсторонних стандартных

твердосплавных ножа, установленных по

спирали, и 3 ножа для шпунтов на наружном

конце вала. Замена ножей осуществляется

простыми действиями, ножи устанавливаются в

посадочных местах, не требуя регулировки

шаблоном.

После некоторого времени эксплуатации

изношенные ножи необходимо перевернуть,

заменить или отправить на переточку. Порядок

замены ножа:

1. Ослабьте винт прижимной планки (Рис.

13, С) и извлеките нож (Рис. 13, D) из

паза.

2. Переверните нож на 180° и снова

вставьте его, затем затяните винт

прижимной планки (Рис. 13, С). Для

обеспечения оптимального качества

строгания все ножи в валу надо

заменять одновременно.

Надежно затягивайте

винты прижимных

планок. Ослабленные

винты могут привести к

вылету ножа из ножевого вала, создав

серьезное повреждение станка и опасность

серьезного травмирования оператора и

окружающих.
