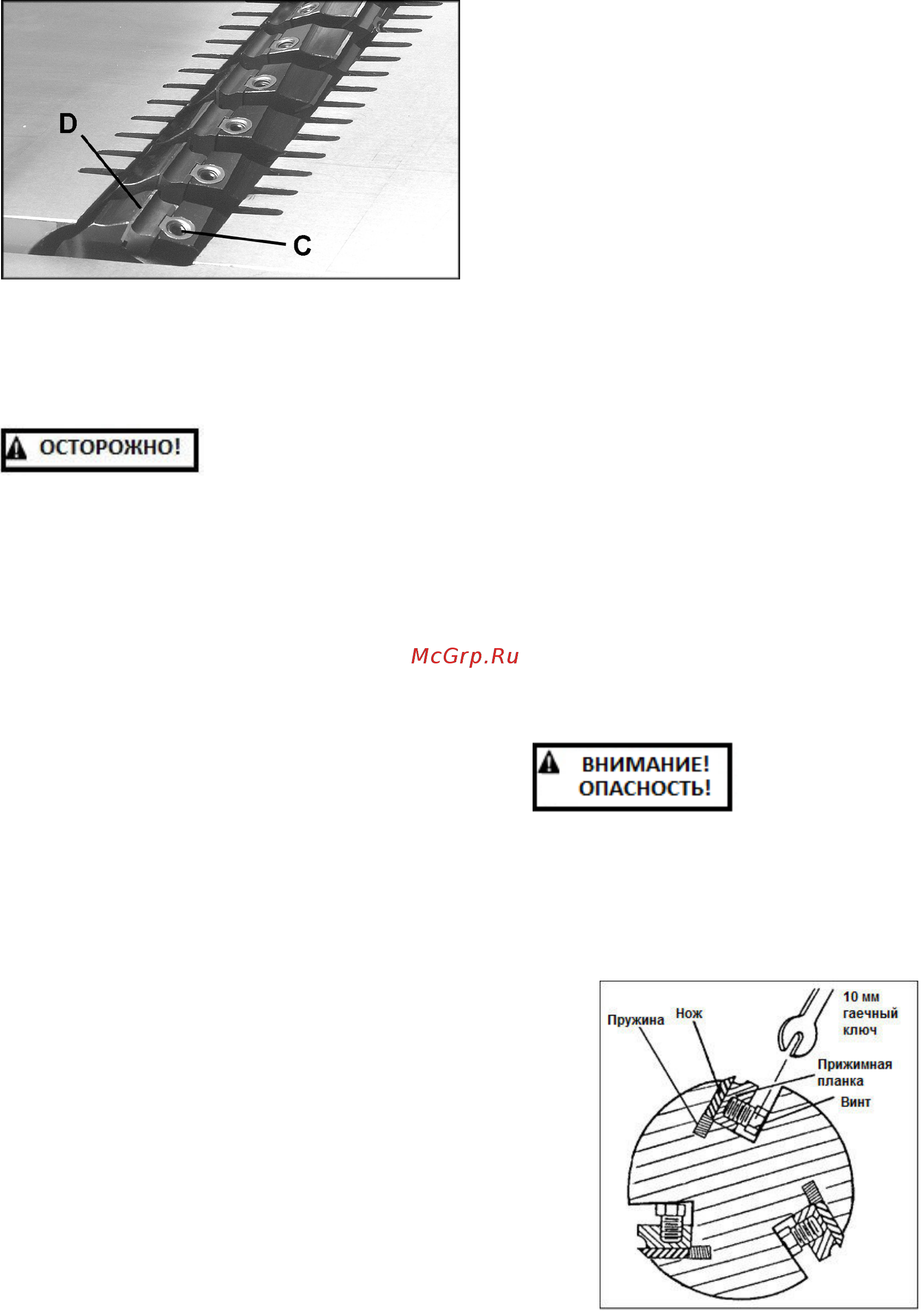

Рис. 13

Замена и установка ножей (для

ножевого вала с прямыми

ножами)

Ножи фуговального

станка очень острые.

При работе с ножевым

валом или возле него соблюдайте осторожность

и не торопитесь.

После некоторого времени эксплуатации

изношенные ножи следует отправить на

переточку или заменить. Снимите крышку шкива

в задней части станка – это позволит вам

проворачивать ножевой вал с помощью ремней.

Чтобы снять нож, выполните следующие

действия:

1. Отключите станок от источника питания.

2. Отведите упор от ножевого вала назад

насколько это возможно. Опустите

подающий и разгрузочный стол.

3. Открутите восемь винтов (Рис. 13-1) в

прижимных планках с помощью 10 мм

гаечного ключа. После ослабления

давления прижимов две пружины в

ножевом валу вытолкнут нож.

4. Аккуратно выньте нож из ножевого вала.

5. При замене ножей рекомендуется

очищать пазы, в которых они

размещаются. Выньте прижимную

планку вместе с винтами, а также две

пружины. Очистите паз от пыли и

опилок, которые могут помешать

правильному размещению ножа. Также

очистите прижимную планку, винты и

пружины. Внимательно осмотрите

винты: если резьба изношена или

сорвана, или если головки винтов

становятся скругленными, замените их.

6. Установите на место пружины и

прижимную планку.

7. Установите новый или переточенный

нож в паз, как показано на Рис. 13-1.

Убедитесь, что соблюдено правильное

направление ножа.

8. Установите на ножевой вал шаблон для

установки ножей и отцентруйте его по

ножу, как показано на Рис. 13-2.

Убедитесь, что подошва шаблона

плотно сидит на валу, а его ручка

параллельна ножевому валу. В этом

положении шаблон фиксирует нож на

нужной глубине.

9. При установленном шаблоне затяните

восемь винтов регулировочных планок

ровно настолько, чтобы удерживать нож

на месте. Начинайте с центральных

винтов, постепенно двигаясь в крайним.

10. Повторите шаги 3-9 для остальных двух

ножей в ножевом валу. Затягивайте

винты ровно настолько, чтобы

удерживать ножи в нужном положении.

После установки всех трех ножей на валу, их

следует постепенно и равномерно затягивать во

избежание изгибания или перекашивания

ножевого вала. Выполните следующие

действия:

11. Проворачивайте ножевой вал,

понемногу затягивая винты на каждом

ноже по очереди (винты следует

затягивать от центра к краям).

Проделайте это как минимум дважды;

при последнем проворачивании вала

плотно затяните все винты.

После замены ножей

дважды проверьте

правильность их

установки. Убедитесь,

что ножи направлены правильно, а все

восемнадцать винтов надежно затянуты.

Ослабленные винты могут привести к вылету

ножа из ножевого вала, создав серьезное

повреждение станка и опасность серьезного

травмирования оператора и окружающих.

Рис. 13-1
