положении. Больше не изменяйте положение
рабочего стола, пока не отрегулируете ролик
разгрузки.

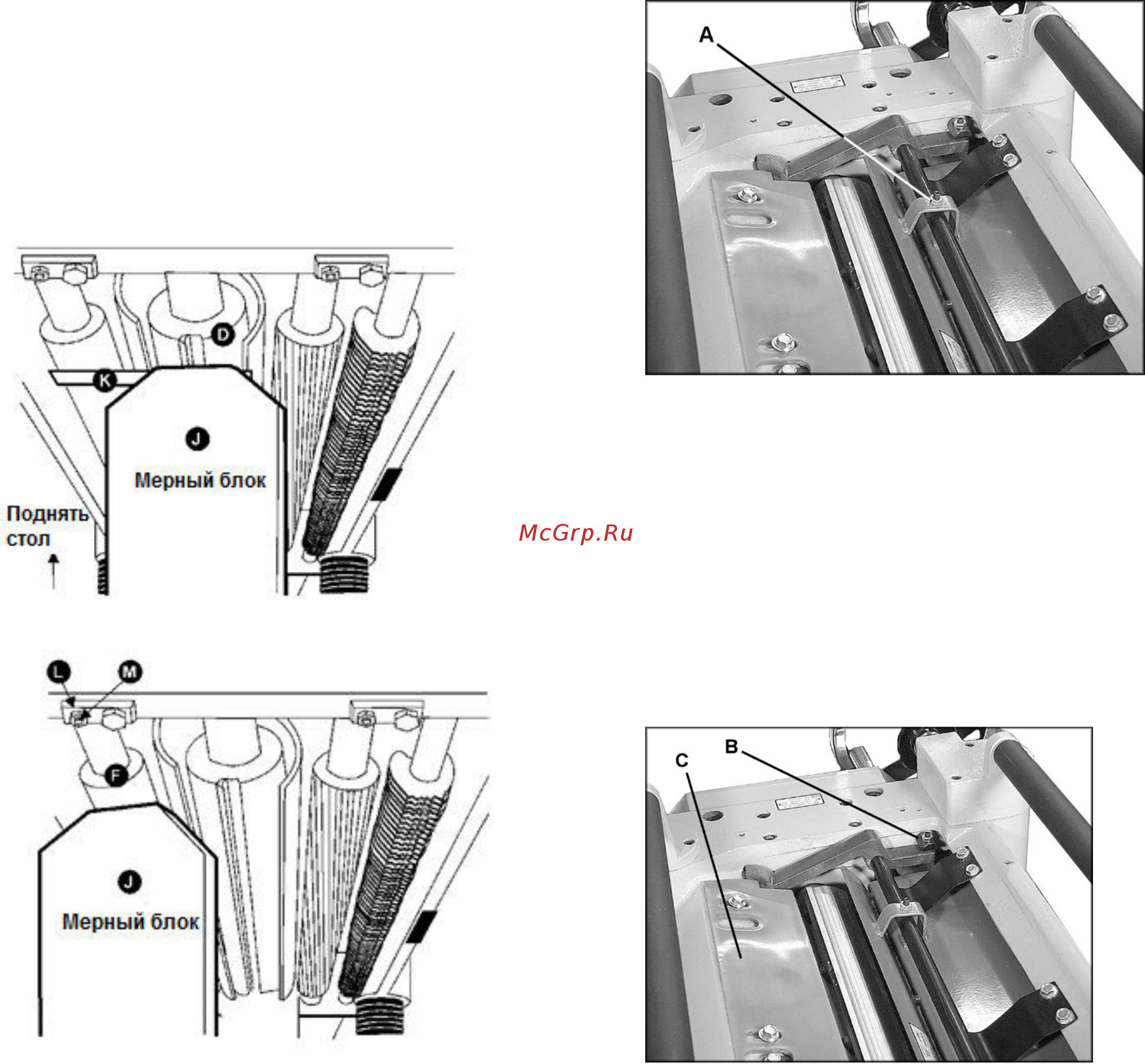

5. Извлеките щуп и сдвиньте мерный блок (J, см.
Рис. 23) под один конец ролика разгрузки (F, см.
Рис. 23). Нижняя часть ролика разгрузки должна
только касаться вершины измерительного блока.
Если необходима регулировка ролика разгрузки,
ослабьте стопорную гайку (L, см. Рис. 23) и
поверните винт (М, см. Рис. 23), пока ролик
разгрузки не коснется мерного блока. Затем
затяните стопорную гайку (L, см. Рис.23).
6. Проверьте и отрегулируйте другой конец ролика
разгрузки аналогичным образом.
Рис. 22
Рис. 23
Регулировка высоты ролика подачи
Для проверки расположения ролика подачи следуйте
процедуре, приведенной для проверки ролика разгрузки,
но в данном случае необходимо использовать щуп
толщиной 0,1 мм. Если необходима регулировка ролика,
выполните ее при помощи стопорной гайки и винта с
каждой стороны ролика подачи.
Регулировка высоты стружколомателя
Стружколоматель ломает крупную стружку до того, как
заготовка достигает строгального вала. Воспользуйтесь
мерным блоком и щупом толщиной 0,1 мм для проверки
высоты расположения стружколомателя, следуя
вышеописанной процедуре. Если необходима
регулировка, выполните следующие шаги:
1. Снимите верхнюю крышку.
2. Ослабьте стопорные гайки (А, см. Рис. 24) с двух
сторон стружколомателя и прокрутите
установочные винты, чтобы поднять или опустить
стружколоматель. Установочные винты следует
прокручивать на одинаковое количество
оборотов.
3. Когда стружколоматель коснется мерного блока,
затяните обе стопорные гайки (А, см. Рис. 24).
Рис. 24
Регулировка высоты прижимной планки
Прижимная планка не дает заготовке подниматься после
прохождения через строгальный вал. Проверьте высоту
расположения прижимной планки с помощью мерного
блока и щупа толщиной 0,2 мм. Если необходима
регулировка, выполните следующие шаги:
1. Снимите верхнюю крышку.
2. Ослабьте стопорные гайки (В, см. Рис. 25) с обеих
сторон планки и прокрутите установочные винты.
3. Когда прижимная планка коснется верхней части
мерного блока, затяните стопорные гайки (В, см.
Рис. 25).
Рис. 25
Щиток для стружки
Щиток (С, см. Рис. 25) предотвращает попадание стружки
на ролик разгрузки. Щиток следует установить на
расстоянии приблизительно равном 1,6 мм от лезвия
ножа. Удостоверьтесь, что передний край устройства
скошен и повторяет форму строгального вала.
Регулировка скорости подачи
Станок оборудован зубчатым роликом подачи (рябуха) и
цельным роликом разгрузки. Ролики вращаются для
движения заготовки и автоматически замедляются при
увеличении нагрузки на электродвигатель для наиболее
эффективного строгания в любых условиях. Ролики
приводятся в действие цепью (А, см. Рис. 26) и
звездочками (В, см. Рис. 26), которые приводятся в
движение от строгального вала через коробку скоростей
(С, см. Рис. 26).
Коробка скоростей может обеспечить две скорости
подачи. Они настраиваются при вытягивании или нажатии
на рычаг переключения скоростей (D, см. Рис. 27) во
