12
время работы станка. Диапазон скоростей подачи
приведен на Рис. 27.
Не пытайтесь изменить скорость
подачи во время обработки
заготовки. Это может привести к повреждению
коробки скоростей.

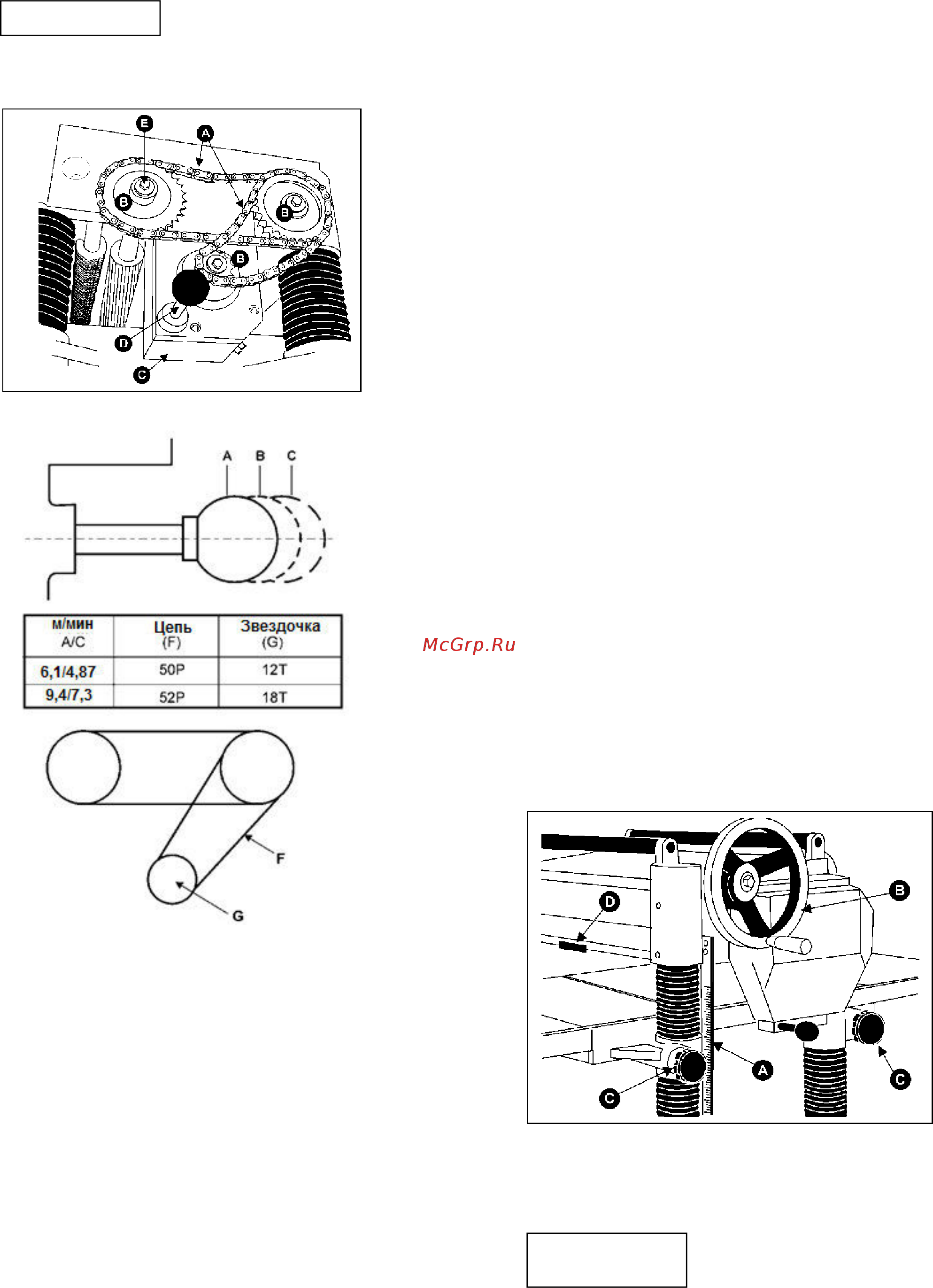

Рис. 26
Рис. 27
Замена вспомогательного оборудования для
настройки пониженного диапазона скоростей подачи
Пониженный диапазон скоростей подачи на станке (4,87 и
6,1 м/мин) можно получить путем замены нижней
звездочки (на валу коробки скоростей) и цепи для нее (см.
Рис. 27).
В комплект деталей для пониженной передачи, который
поставляется со станком, входят цепь модели 50Р и
звездочка 12Т (12 зубьев).
Чтобы заменить звездочку и цепь на станке, выполните
следующие шаги:
1. Отключите станок от источника питания.
2. Открутите три винта с шестигранной головкой,
снимите шайбы (Е, см. Рис. 26).
3. Снимите одновременно три звездочки (В, см.
Рис. 26): с ролика подачи, ролика разгрузки и
вала коробки скоростей.
4. Когда все звездочки сняты, замените звездочку
на валу коробки скоростей (G, см. Рис. 27) и цепь
для нее (F, см. Рис. 27) на детали другого
типоразмера.
5. Установите на валы три звездочки и цепи,
затяните все винты с шестигранной головкой с
шайбами (Е, см. рис. 26).
Ролики обратной подачи
Два ролика обратной подачи сверху станка служат для
удобства возврата заготовки к роликам подачи, они
экономят время и усилия оператора, когда заготовку
возвращают на повторную обработку.
Глубина резания
Шкала глубины резания представляет собой
комбинированную шкалу, проградуированную в дюймах и
миллиметрах (А, см. Рис. 28), с диапазоном от 0 до 204
мм. Расстояние, на которое поднимается или опускается
стол, регулируется с помощью маховика (В, см. Рис. 28).
Один оборот маховика перемещает стол на 1,5 мм. Перед
перемещением стола вверх или вниз ослабьте стопорные
гайки (С, см. Рис. 28). После установки стола в нужную
позицию, затяните стопорные гайки (С, см. Рис. 28).
Максимальная глубина резания составляет 3,2 мм.
Станок оснащен ограничителем (D, см. Рис. 28), чтобы
задавать предел глубины резания от 1,6 до 3,2 мм при
строгании по всей ширине материала.
Шкала глубины и указатель настраиваются, и их следует
проверить на точность. Выполните следующие шаги:
1. Подключите станок к источнику питания и
включите его.
2. Возьмите заготовку и измерьте ее точную
толщину с помощью штангенциркуля.
3. Поднимите или опустите стол так, чтобы на
шкале выставилось значение толщины заготовки
без 3,2 мм. Обработайте заготовку на станке.
4. Переместите стол выше на 3,2 мм. Переверните
заготовку и прострогайте другую ее сторону.
5. Измерьте толщину заготовки с помощью
штангенциркуля и сравните результат со
значениями шкалы станка. Если шкалу
необходимо отрегулировать, ослабьте винты и
сместите шкалу вверх или вниз. По окончании
регулировки затяните винты.
Рис. 28
Техническое обслуживание
Перед проведением
технического обслуживания
отключите станок от источника
питания!
Необходимо регулярно (или периодически) проверять
надлежащую настройку станка, плотную затяжку всех
винтов, состояние ремней, отсутствие скопления пыли в
ОСТОРОЖНО
!
Внимание!
ОПАСНОСТЬ!
