5
Технические характеристики
Модель .................................................................................................... ............................................................ 209HH
Артикул .................................................................................................... .................................................. 1791316-RU
Размер стола, мм ................................................................................... ....................................................... 650 x 500
Максимальная ширина заготовки, мм ................................................... ................................................................. 500
Максимальная толщина заготовки, мм ................................................. ................................................................. 200
Максимально-допустимая глубина строгания за один проход по всей ширине, мм ............................................ 2,0
Минимальная длина заготовки, мм ....................................................... ................................................................. 170
Строгальные ножи ……………………………….…138шт. 4-гранных сменных твердосплавных строгальных ножей
Частота вращения строгального вала (об/мин) ................................... .............................................................. 5,000
Диаметр строгального вала, мм ............................................................ ................................................................... 78
Максимальный момент затяжки винта строгального ножа, Н*м…….... .................................................... от 5 до 6,2
Звуковая эмиссия на расстоянии 50 мм, дБ ......................................... .................................................... от 80 до 84
Подача, м/мин ......................................................................................... ....................................................... 7,0 и 10,0
Потребляемая (выходная) мощность………………………………………………………………………….…5,5 (3,8) кВт
Диаметр вытяжного штуцера, мм .......................................................... ................................................................. 127
Габаритные размеры (ДхШхВ), мм ....................................................... ........................................ 660,5 x 930 x 1050
Масса нетто, кг ....................................................................................... .............................................................. 363,3
Масса с упаковкой, кг ............................................................................. .............................................................. 413,2
Данные технические характеристики были актуальны на момент публикации руководства по эксплуатации. В связи с
нашей политикой постоянного улучшения продукции, компания JET (Powermatic) оставляет за собой право в любое
время вносить изменения в технические характеристики без предварительного уведомления потребителя и без каких-
либо обязательств.
Распаковка
Распакуйте транспортировочный контейнер и проверьте
станок на наличие повреждений вследствие
транспортировки. О любых повреждения следует
немедленно доложить дистрибьютору и транспортной
компании. Не выбрасывайте упаковку, пока вы не
убедитесь, что рейсмусовый станок правильно собран и
функционирует должным образом.
Сравните содержимое контейнера со следующим
перечнем, чтобы удостовериться в комплектности
поставки. Об отсутствующих деталях, если таковые
имеются, сообщите вашему дистрибьютору. Внимательно
прочтите инструкции по сборке, техническому
обслуживанию и технике безопасности при работе на
станке.

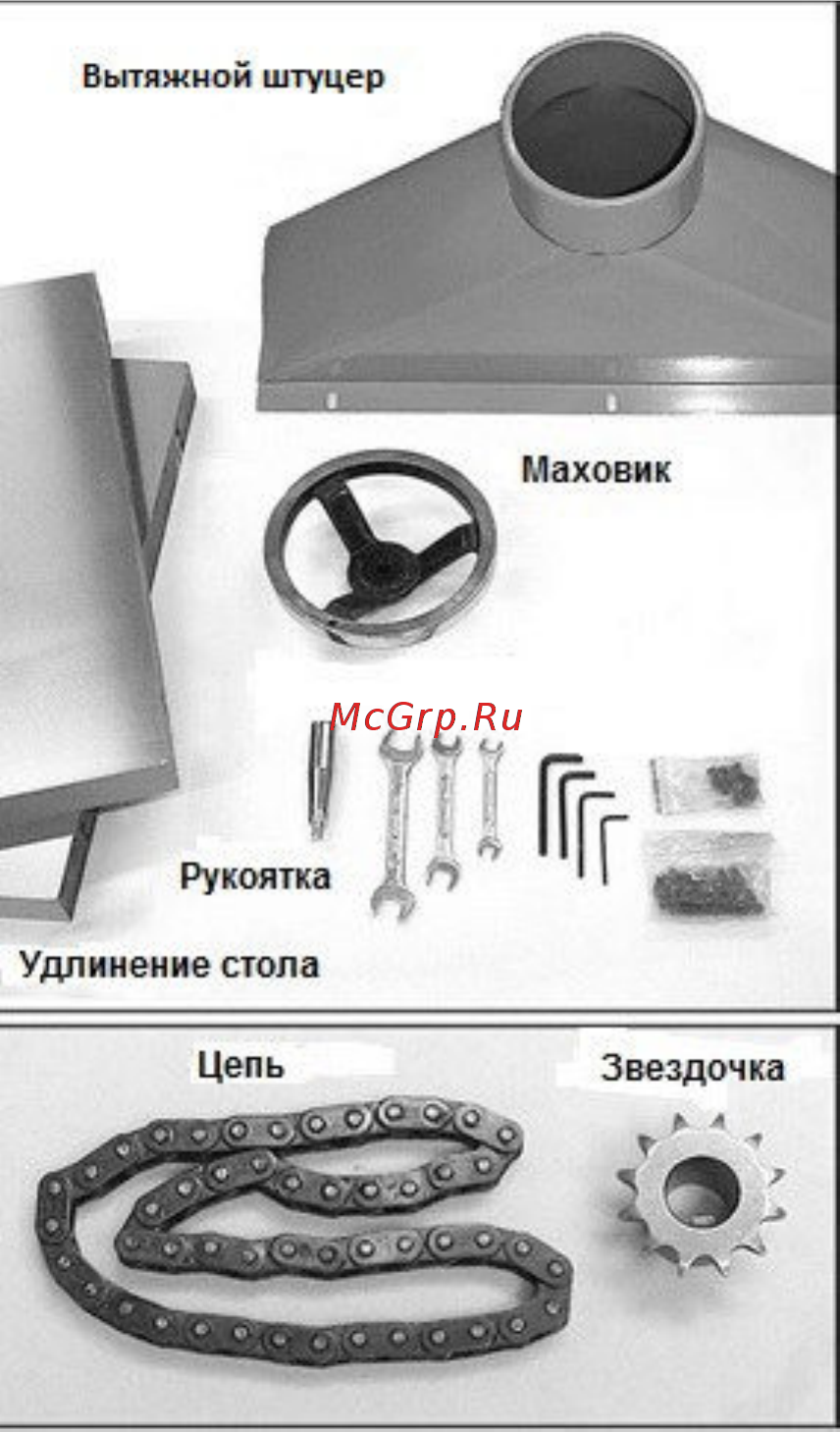

Содержимое контейнера (см. Рис. 2):
Рейсмусовый станок (не показан) – 1 шт.
Вытяжной штуцер – 1 шт.
Чугунное удлинение стола – 2 шт.
Маховик – 1 шт.
Рукоятка – 1 шт.
Комплект деталей понижающей передачи (№6292822) – 1
шт:
Цепь 50Р – 1 шт.
Звездочка 12Т – 1 шт.
Гаечный ключ – 3 шт (8-10 мм, 12-14 мм, 17-19 мм).
Шестигранный ключ – 4 шт (3, 4, 5 и 6 мм).
Комплект крепежа* – 2 шт.
(*Содержимое комплекта крепежа показано крупным
планом на Рис. 3).
Руководство пользователя (не показано) – 1 шт.
Гарантийный талон (не показан) – 1 шт.
Отвертка 1/4" – 1 шт.
Переходник Т25Р – 1 шт.
Набор режущих пластин (10 шт.) – 1 шт.
Рис. 2
