6

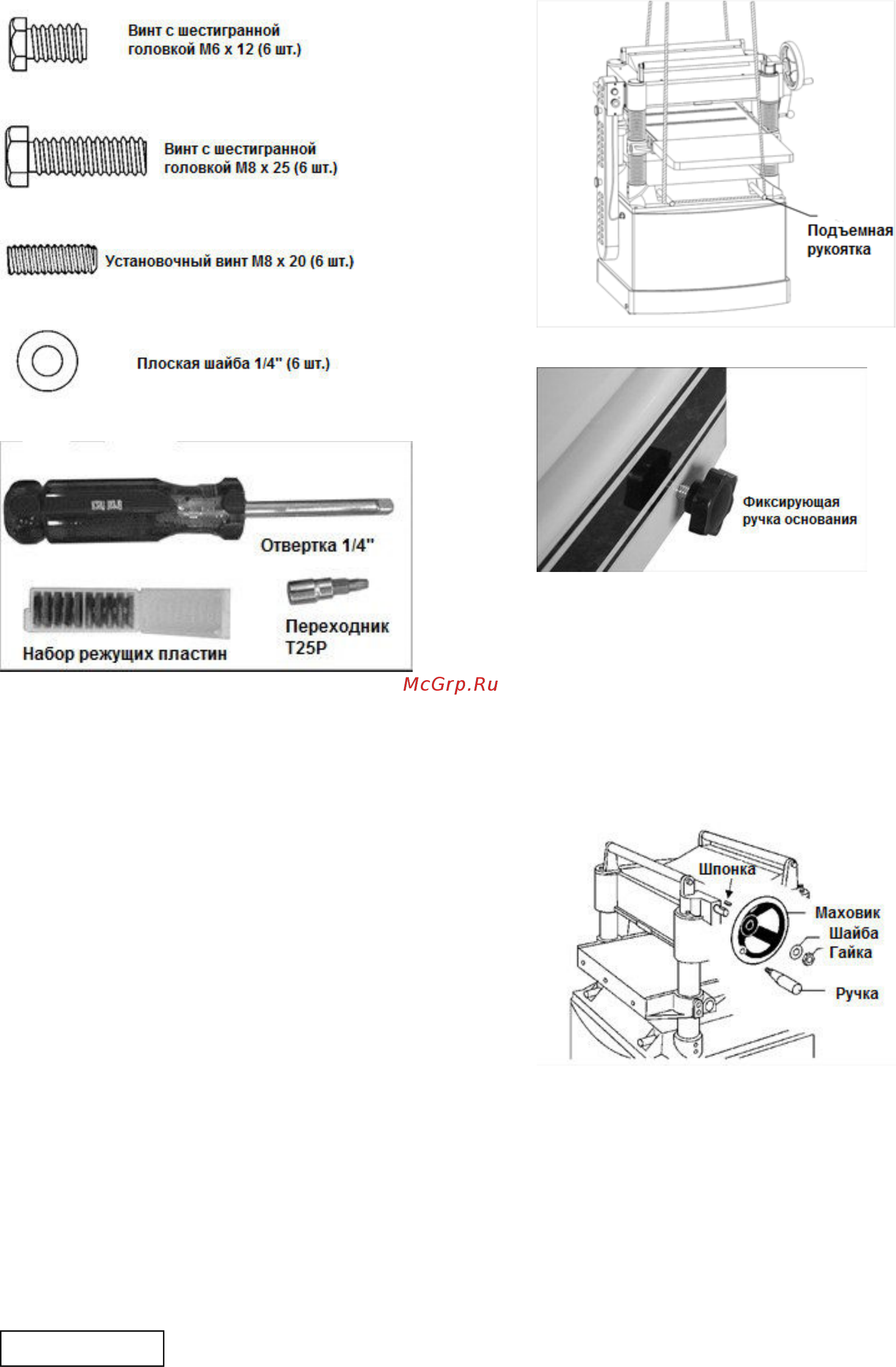

Рис. 3
Рис. 4
Сборка
Инструмент, необходимый для сборки:
Вилочный погрузчик или таль со стропами
Плоскогубцы
Гаечные ключи (10, 12, 19 мм) – поставляются в комплекте
Шестигранные ключи (4 и 5 мм) – поставляются в
комплекте.
Открутите винты, с помощью которых станок привинчен к
паллете и, используя вилочный погрузчик или стропы,
снимите станок с паллеты. Поднимая станок, вилы
погрузчика или стропы необходимо располагать под
четырьмя подъемными рукоятками (см. Рис. 5). После
использования рукоятки можно задвинуть.
Станок следует эксплуатировать в хорошо освещенном
помещении с хорошей вентиляцией и твердым полом.
Станок можно закатить на основание и установить в
желаемом месте. Затяните фиксирующую ручку (см. Рис.
6) для предотвращения смещения станка во время
эксплуатации или регулировки.
Открытые поверхности, такие как поверхности столов,
роликов, строгального вала и т.д. были обработаны
защитным покрытием на заводе. Покрытие необходимо
удалить с помощью мягкой ветоши, смоченной в
промышленном растворителе. Не используйте ацетон,
бензин, разбавитель лака или другие растворители с
низкой температурой возгорания. Не используйте
абразивный материал, так как он может поцарапать
полированные чугунные поверхности.
Будьте осторожны при чистке
вблизи строгального вала, ножи
очень острые!
Рис. 5
Рис. 6
Маховик
Открутите гайку и снимите шайбу с вала коробки
скоростей, установите маховик на вал (см. Рис. 7) так,
чтобы он сел на шпонку.
Наденьте плоскую шайбу и шестигранную гайку на вал и
затяните гайку с помощью 19 мм ключа.
Закрутите ручку в резьбовое отверстие на маховике и
затяните ее с помощью 12 мм ключа, установив его на
лысках ручки.
Рис. 7
Удлинение стола
1. Установите чугунное удлинение стола на краю
основного стола с помощью винтов с
шестигранной головкой М8 х 25 (см. Рис. 8),
используя 12 мм гаечный ключ. Не затягивайте
винты полностью.
2. Удлинение стола должно быть выровнено с
основным столом. Положите на оба стола
поверочную линейку (или ровную доску).
3. Закрутите три установочных винта с помощью 4
мм шестигранного ключа. Закручивайте или
выкручивайте винты, чтобы отрегулировать
уровень стола.
4. Плотно затяните винты с шестигранной головкой.
5. Аналогичным образом смонтируйте второе
удлинение стола с противоположной стороны
стола рейсмусового станка.
ОСТОРОЖНО
!
