Прижимные
пластины
(B/C,
рисунок
11)
отрегулированы
на
заводе
,
и
дополнительная
регулировка
защитного
кожуха
диска
и
расклинивающего
ножа
в
сборе
не
требуется
.
Тем
не
менее
,
правильная
сборка
очень
важна
.
Перед
работой
с
циркулярной
пилой
прочтите
раздел
3.15 -
Выравнивание
расклинивающего
ножа
и
защитного
кожуха
,
для
проверки
и
последующей
процедуры
регулировки
,
если
это
необходимо
.
3.12 Противоударные фиксаторы

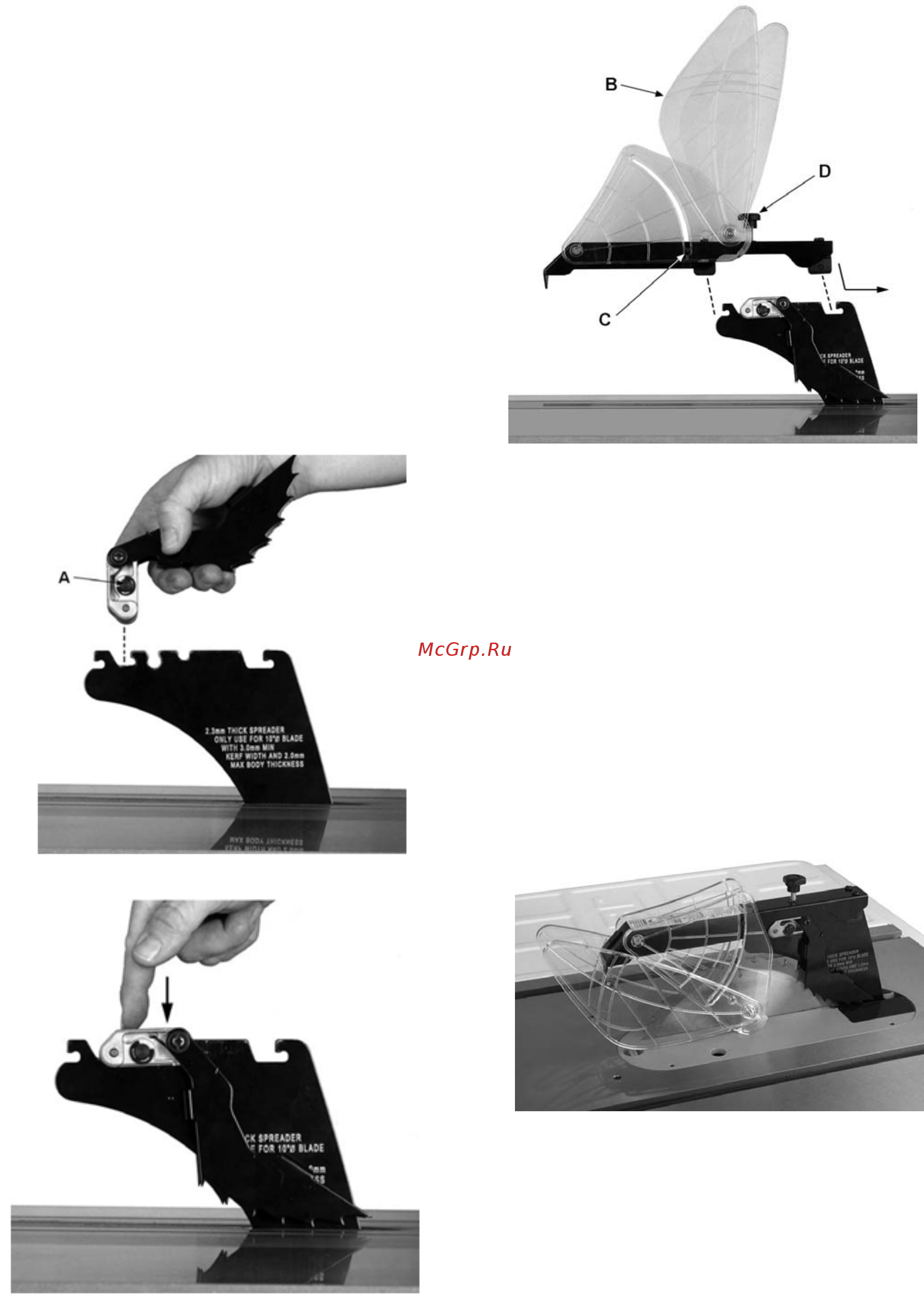

Показано
на
рис
. 12:
1.
Нажмите
и
удерживайте
кнопку
(A)
на
противоположной
стороне
головки
,
освобождая
стопорный
штифт
.
Установите
фиксаторы
прямо
вниз
,
как
показано
на
рис
. 12.
2.
Поверните
головку
и
опустите
её
вниз
(
рис
. 13),
пока
не
услышите
щелчок
.
Убедитесь
,
что
Вы
слышали
щелчок
,
удостоверившись
в
том
,
что
блок
фиксатора
закреплен
!
Рис
. 12
Рис
. 13
Рис
. 14
3.13 Защитный кожух пильного диска
Показано
на
рисунке
14:
1.
Поднимите
лепестки
защитного
кожуха
(B)
так
,
чтобы
они
зафиксировались
и
удерживались
на
штифте
(C).
2.
Опустите
собранный
защитный
кожух
пильного
диска
на
расклинивающий
нож
и
продвиньте
назад
,
для
его
закрепления
.
3.
Затяните
ручку
(D).
4.
Опустите
лепестки
защитного
кожуха
на
место
,
как
показано
на
рис
. 15.
5.
Для
снятия
защитного
кожуха
выполните
процедуру
в
обратной
последовательности
.
ВАЖНО
:
Перед
началом
работы
на
циркулярной
пиле
с
установленным
защитным
кожухом
,
ручка
(D)
должна
быть
затянута
.
Рис
. 15
3.14 Установка/замена пильного диска
ПРЕДУПРЕЖДЕНИЕ
:
Замена
диска
пилы
должна
производиться
только
при
отключенном
электропитании
.
Отказ
сделать
это
может
вызвать
серьезное
повреждение
!
1.
Используя
штурвал
подъёма
пильного
диска
,
поднимите
пильный
диск
в
верхнее
положение
и
смотрите
чтобы
диск
был
строго
под
углом
90
градусов
над
столом
.
Показано
на
рис
. 16:
2.
Нажмите
стопорную
кнопку
на
столе
(E)
и
вращайте
пильный
диск
,
пока
Вы
не
почувствуете
,
что
ось
