диска
зафиксировалась
.
Продолжите
нажимать
стопорную
кнопку
.
3.

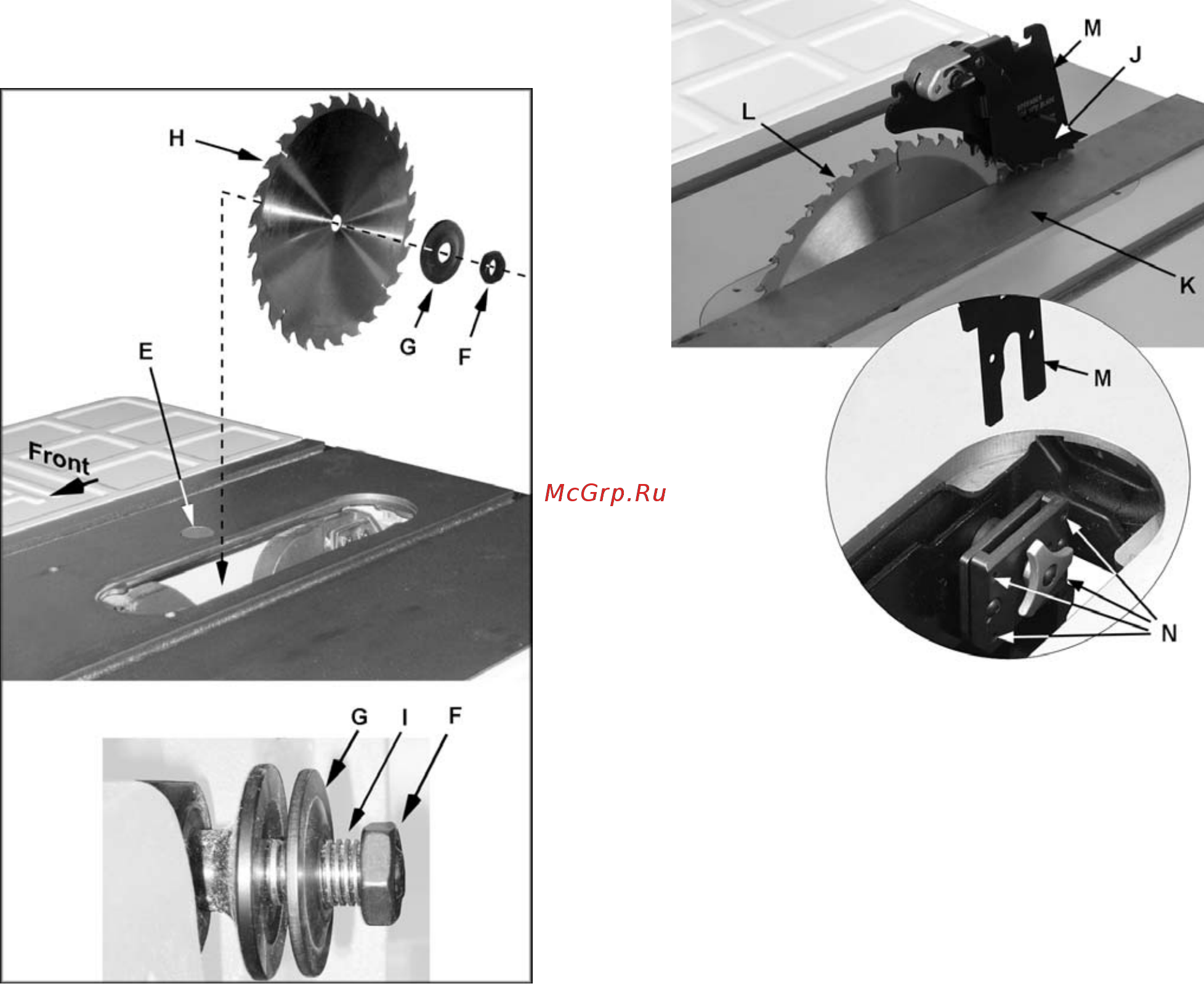

Используя
предоставленные
гаечные
ключи
,
удалите
гайку
(F)
и
внешнюю
прижимную
шайбу
(G).
Удалите
старый
пильный
диск
.
4.
Установите
пильный
диск
на
ось
(I)
удостоверяясь
,
что
зубья
пильного
диска
(H)
указывают
вниз
впереди
движения
заготовки
.
Установите
внешнюю
прижимную
шайбу
(G)
и
гайку
(F).
5.
Надёжно
затяните
гайку
(F).
Рис
. 16
3.15 Выравнивание расклинивающего ножа и
защитного кожуха
Показано
на
рис
. 17.
1.
Снимите
защитный
кожух
и
противоударные
зацепки
(J)
высоко
от
поверхности
стола
.
2.
Приложите
строганную
доску
(K)
плоскостью
к
зубьям
пильного
диска
(L)
и
расклинивающему
ножу
(M).
При
правильном
выравнивании
пильный
диск
и
расклинивающий
нож
должны
быть
параллельно
строганной
доске
.
Для
выравнивания
сделайте
следующее
:
3.
Отодвиньте
строганную
доску
в
сторону
и
через
отверстие
(
см
.
вставку
),
определите
расположение
четырёх
гаек
(N)
и
двух
прижимных
пластин
для
установки
расклинивающего
ножа
(M).
4.
Немного
ослабьте
гайки
(N).
5.
Чтобы
переместить
расклинивающий
нож
(M)
вправо
или
влево
,
крутите
все
четыре
гайки
равномерно
,
чтобы
переместить
прижимную
пластину
и
нож
соответственно
.
Чтобы
изменить
угол
расклинивающего
ножа
,
для
достижения
выравнивания
,
крутите
две
передние
гайки
или
две
задние
гайки
.
6.
Когда
регулирование
закончено
,
надёжно
затяните
гайки
(N).
7.
Проверьте
выравнивание
,
повторяя
шаги
1
и
2.
В
случае
необходимости
,
повторите
шаги
3-6,
пока
надлежащее
выравнивание
не
достигнуто
.
Рис
. 17
3.16 Низкопрофильный расклинивающий нож
Низкопрофильный
расклинивающий
нож
входит
в
комплект
поставки
пилы
.
Он
устанавливается
и
регулируется
таким
же
образом
,
как
и
стандартный
расклинивающий
нож
.
Низкопрофильный
расклинивающий
нож
располагается
чуть
ниже
верхней
части
пильного
диска
и
используется
для
проведения
несквозного
пропила
.
Защитный
кожух
пильного
диска
с
этим
ножом
не
используется
,
поэтому
во
время
работы
должны
соблюдаться
дополнительные
меры
предосторожности
.
3.17 Вставка стола
Показано
на
рис
. 18:
1.
Снимите
защитный
кожух
пильного
диска
и
расклинивающий
нож
.
2.
Утопите
пильный
диск
полностью
в
столе
.
3.
Установите
вставку
стола
(A)
с
открытым
пазом
на
конце
(B)
к
задней
части
стола
.
4.
Установите
вставку
(A)
в
уровень
со
столом
,
поворачивая
четыре
регулировочных
винта
(
С
)
и
используя
торец
линейки
(D). 2.5-
миллиметровый
шестигранный
ключ
обязан
регулировать
уровень
вставки
.
5.
Поворачивайте
рукоятку
(E)
так
,
чтобы
она
зацепила
вставку
и
удерживала
её
вровень
со
столом
.
Если
рукоятку
нужно
отрегулировать
,
снимите
вставку
и
вращайте
рукоятку
вверх
или
вниз
,
пока
она
должным
образом
не
будет
фиксировать
вставку
.
