Рис
. 18
3.18 Упор для пиления заготовки под углом до 45
градусов
Показано
на
рис
. 19:

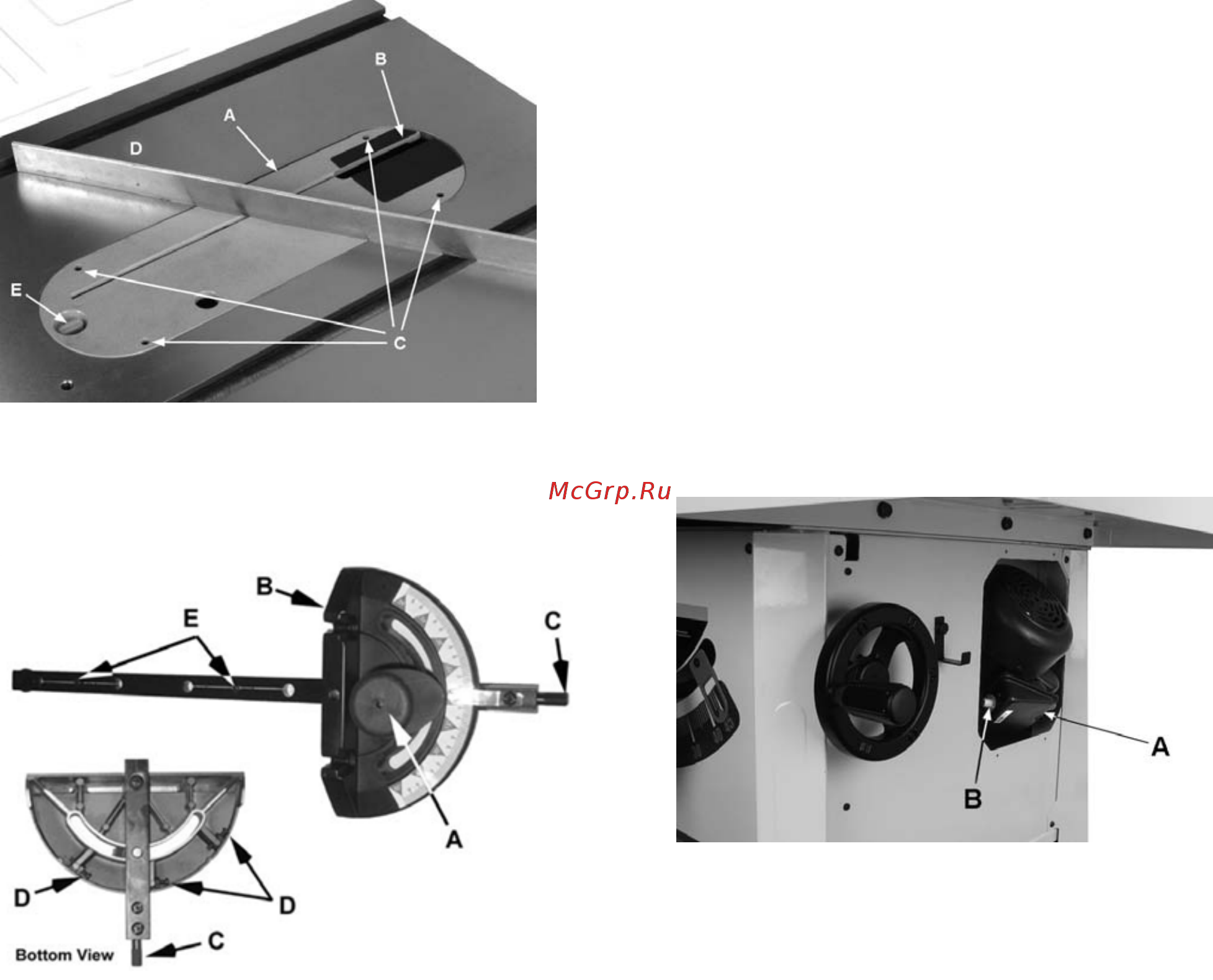

Рис
. 19
Устанавливайте
упор
для
пиления
заготовки
под
углом
до
45 ° ,
ослабляя
стопорную
ручку
(A)
и
поворачивая
корпус
упора
для
пиления
заготовки
под
углом
до
45 °
(B)
к
желательному
углу
.
Фиксатор
(C)
предназначен
для
фиксации
корпуса
упора
в
определённых
положениях
.
Он
сам
фиксируется
,
в
точках
-45 °, 90 °
или
+45 °
Точную
установку
этих
углов
на
упоре
,
обеспечивает
один
из
трёх
винтов
(D)
расположенных
под
корпусом
упора
.
Вы
можете
установить
упор
жестко
в
пазу
на
столе
,
закручивая
зажимные
винты
(E).
Калибровка
:
Если
угол
упора
для
пиления
заготовки
под
углом
до
45°
не
соответствует
-45 °, 90 °
или
+45 °
при
фиксации
его
можно
поправить
,
поворачивая
один
из
трёх
винтов
регулирования
(D),
затем
затяните
контргайку
.
Отметьте
:
Всегда
проверяйте
угол
установки
упора
поверочным
угольником
.
Не
полагайтесь
исключительно
на
линейку
на
корпусе
упора
для
пиления
заготовки
под
углом
до
45 °.
4. ПОДКЛЮЧЕНИЯ К ЭЛЕКТРОСЕТИ
Подсоединение
к
сети
со
стороны
клиента
,
а
также
применяемые
удлинители
должны
соответствовать
тех
.
характеристикам
.
Напряжение
сети
и
частота
должны
соответствовать
рабочим
параметрам
,
указанным
на
фирменной
табличке
.
Установленное
потребителем
защитное
устройство
должно
быть
рассчитано
на
16
А
.
Подключение
и
ремонт
электрического
оборудования
разрешается
проводить
только
квалифицированным
электрикам
.
ВНИМАНИЕ
!
Перед
включением
пилы
убедитесь
,
что
на
столе
отсутствуют
инструменты
,
детали
оборудования
и
мусор
.
Эти
объекты
могут
вылетать
при
вращении
пильного
диска
и
вызвать
серьезные
травмы
.
4.1 Преобразование напряжения
Для
подключения
силовых
проводов
для
работы
на
230
В
,
следуйте
электрической
схеме
на
внутренней
стороне
крышки
распределительной
коробки
двигателя
.
Чтобы
получить
доступ
к
распределительной
коробке
(A,
рис
. 20),
наклоните
пильный
диск
на
45
0
и
снимите
крышку
с
передней
стороны
.
Рис
. 20
Вилка
на
конце
шнура
двигателя
должна
быть
заменена
в
соответствии
с
перечнем
вилок
UL/CSA,
рассчитанных
на
240
В
.
4.2 Кнопка сброса перегрузки
Если
циркулярная
пила
перегружена
-
двигатель
выключается
,
нажмите
кнопку
сброса
на
распределительной
коробке
двигателя
(B,
рис
. 20)
для
повторного
запуска
.
Если
перегрузка
происходит
слишком
часто
,
смотрите
раздел
"
Поиск
неисправностей
"
в
этой
инструкции
.
4.3 Удлинители
ИСПОЛЬЗУЙТЕ ПОДХОДЯЩИЙ УДЛИНИТЕЛЬ
.
Удостоверьтесь
,
что
удлинитель
в
хорошем
состоянии
.
При
использовании
удлинителя
,
убедитесь
в
том
,
что
используете
один
из
наиболее
толстых
,
достаточный
для
передачи
тока
,
потребляемого
станком
.
Шнур
меньший
по
сечению
может
вызвать
падение
напряжения
в
сети
,
что
приведет
к
потере
мощности
и
перегреву
.
В
Таблице
1
указаны
правильные
размеры
,
используемые
в
зависимости
от
длины
шнура
и
паспортных
допустимых
значений
силы
тока
(
А
).
Если
сомневаетесь
,
используйте
следующий
,
больший
по
сечению
.
Чем
меньше
длина
,
тем
толще
шнур
.
