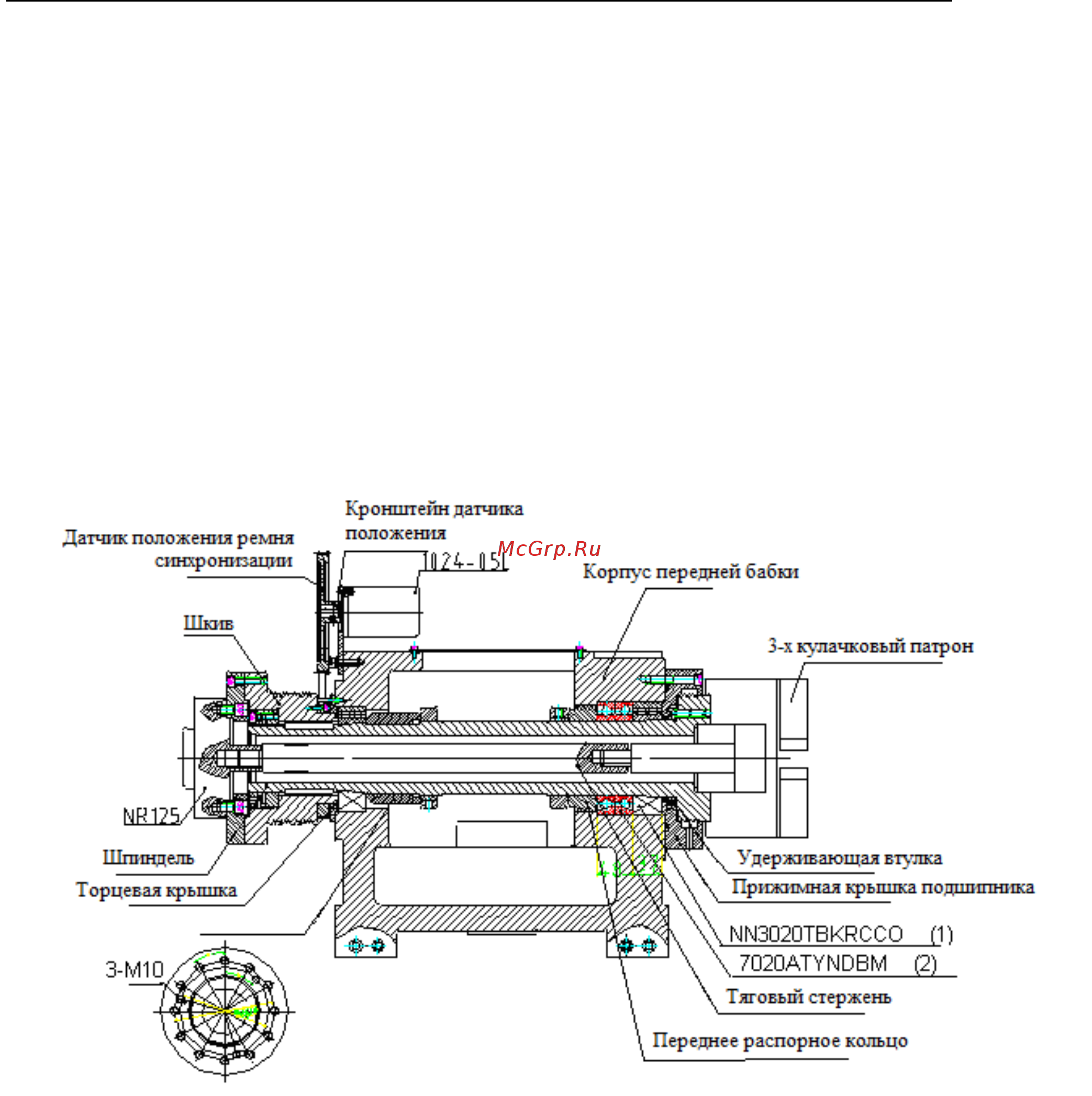

электрического шкафа 2 Передняя бабка Передняя бабка состоит из одного шпинделя Шпиндель приводится в действие электродвигателем с передаточным отношением 1 1 5 Чтобы шпиндель вращался в обратном направлении нужно изменить направление вращения электродвигателя Для торможения шпинделя используется предусмотренное в конструкции устройство торможения Шаг резьбы и скорость подачи контролируются датчиком положения который приводится в движение шпинделем с передаточным отношением 1 1 Конструкция шпинделя в сборе показана на Рис 2 Датчик положения ремня синхр онизации Кронштейн датчика положения W II5L Корпус передней бабки Шкив 3 х кулачковый патрон Шпиндель NN3020TBKRCCO СП 7020ATYNDBM 2 Тяговый стержень Переднее распорное кольцо Рис 2 Конструкция передней бабки 7
