6

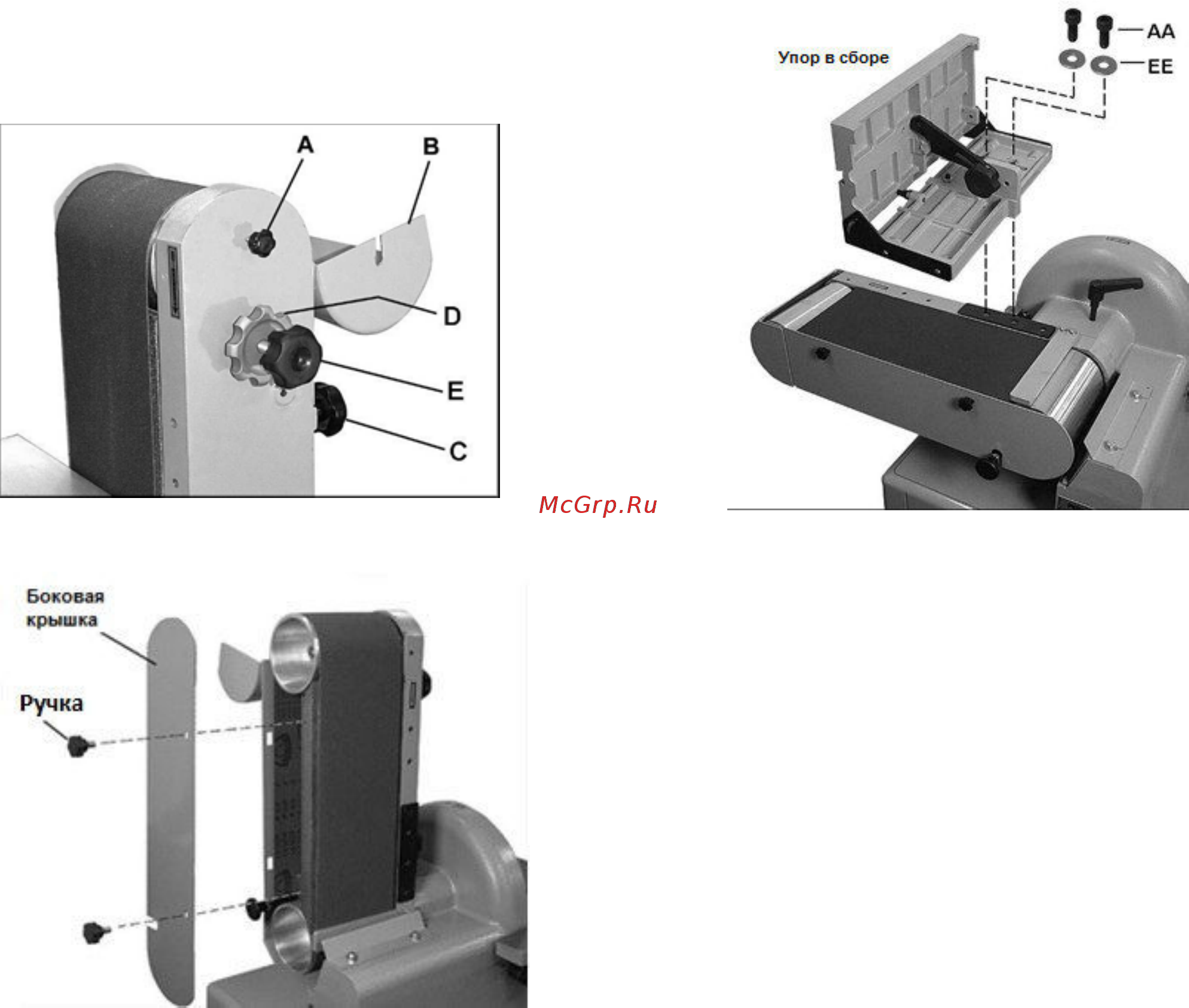

Перед эксплуатацией станка ход шлифовальной ленты
должен быть должным образом отрегулирован.
Регулировка хода подразумевает настройку положения
ленты на барабанах во время их движения. Выполните
следующие шаги:
6. Сначала проведите регулировку хода вручную. Для
этого при выключенном станке прокрутите ленту
вниз руками. Лента должна оставаться по центру
барабанов.
7. Если лента смещается в одну из сторон, ослабьте
стопорный маховик (D) и вращайте рукоятку
регулировки хода (Е) влево или вправо до тех пор,
пока лента не отцентруется. Если регулировку
удалось провести вручную, произведите
кратковременное включение станка, чтобы
удостовериться, что во время работы лента остается
по центру барабанов. При необходимости
произведите окончательную регулировку с помощью
рукоятки регулировки хода (Е). Для корректной
настройки может понадобиться совместная
регулировка с помощью регулятора натяжения (С) и
рукоятки регулировки хода (Е).
8. После завершения регулировки хода ленты затяните
стопорный маховик (D) на ленточном механизме,
чтобы зафиксировать настройку.
9. Установите боковую крышку на место и затяните
удерживающие ее ручки. Накиньте защитную крышку
ленты и затяните ручку (А).
Рис. 7
Рис. 8
Установка упора. См. рис. 9.
Осторожно! Опасное место!
Перед установкой упора,
расположите его в положении под прямым углом (см.
Рис. 9) и затяните ручку для его фиксации.
1. Наклоните ленточный механизм в горизонтальное
положение и расположите упор на опорной плите
(см. Рис. 9).
2. Вставьте два винта с внутренним шестигранником
М10 х 25 (АА) с двумя плоскими шайбами М10 (ЕЕ) в
отверстия на основании упора и в резьбовые
отверстия на соединительной планке (см. Рис. 9).
3. Затяните винты с помощью шестигранного ключа 8
мм.
4. Проверьте, чтобы зазор между упором и
шлифовальной лентой составлял около 1,5 мм. Если
зазор больше, ослабьте (но не выкручивайте)
четыре винта по бокам упора с помощью
шестигранного ключа и придвиньте упор к ленте для
получения нужной величины зазора.
5. Снова затяните четыре винта по бокам упора.
Инструкции по дальнейшей настройке упора смотрите в
разделе «Настройка».
Рис. 9
Установка шлифовального диска
См. Рис. 10:
1. Ослабьте два винта на передней панели с помощью
ключа 10 мм и отведите панель. Передняя панель не
снимается со станка, но при ее отведенном
положении обеспечивается больше пространства
для установки шлифовального диска.
2. Удалите основу шлифовального диска, чтобы
обнажить клеевой подслой, затем приклейте к
металлическому диску станка, расположив
шлифовальный диск точно по центру.
3. Затяните два винта на передней панели.
После удаления отработанного шлифовального диска
используйте уайт-спирит или другой аналогичный
растворитель, чтобы удалить с металлического диска
станка остатки клеящего вещества перед установкой
нового диска.
