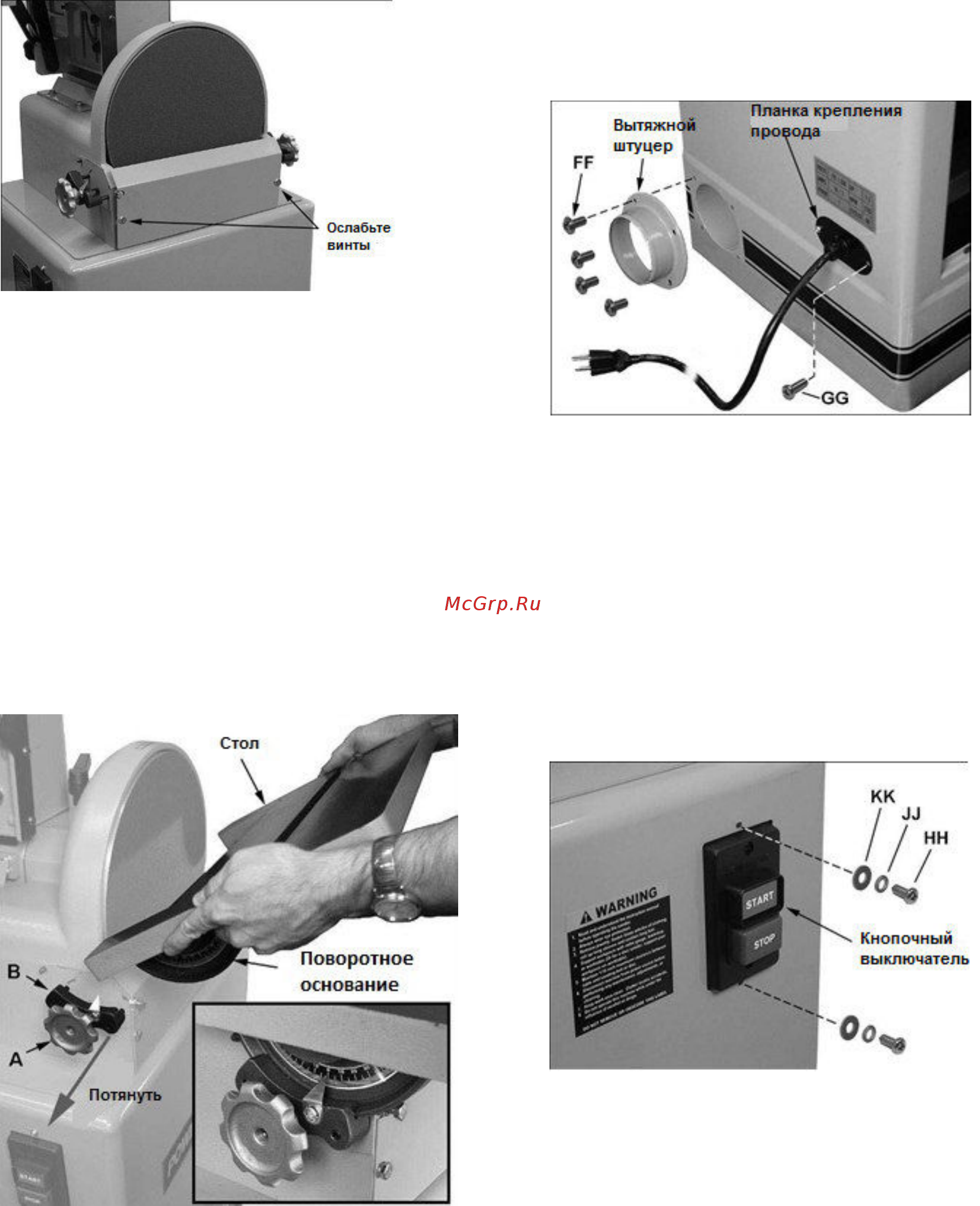

Рис. 10

Установка стола

См. Рис. 11:

1. Ослабьте стопорные маховики (А) по обеим

сторонам станка и вытяните держатели поворотного

основания

(В) на достаточное расстояние для

обеспечения зазора между держателями и корпусом

станка.

2. Установите стол путем заведения поворотного

основания стола в пазы держателей (см. Рис. 11).

Будьте осторожны и не повредите угловой

указатель, расположенный на левом держателе.

3. Установите держатели (В) в прежнее положение и

затяните стопорный маховик (А).

Инструкции по дальнейшей настройке стола смотрите в

разделе «Настройка».

Рис. 11

Вытяжной штуцер и планка крепления питающего

провода

См. Рис. 12:

1. Установите вытяжной штуцер с помощью четырех

винтов с полукруглой головкой с фланцем М6 х 12

(FF).

2. Для однофазной модели: проведите вилку через

отверстие в основании, а также установите в

отверстии планку крепления питающего провода.

Прикрутите планку к основанию с помощью двух

винтов с полукруглой головкой М5 х 12 (GG), как

показано на Рис. 12.

Рис. 12

Переключатель (для однофазной модели)

См. Рис. 13:

1. Поместите кнопочный выключатель в прямоугольное

отверстие с внутренней стороны основания.

2. Прикрутите выключатель с внешней стороны

основания с помощью двух винтов с полукруглой

головкой М4 х 8 (НН), двух стопорных шайб М4 (JJ) и

двух плоских шайб М4 (KK).

Рис. 13 (однофазная модель)

Подключение к электросети

Подсоединение к сети со стороны пользователя, а

также применяемые. Эл. удлинители должны

соответствовать предписаниям. Напряжение и частота

тока в сети должны соответствовать параметрам,

указанным на фирменной табличке станка.

Установленное изготовителем защитное устройство

должно быть рассчитано на 16 А.

Подключение и ремонт электрического оборудования

разрешается проводить только квалифицированным

электрикам.
