8
Использование удлиняющих проводов
Использовать удлиняющие провода не рекомендуется.
По возможности, расположите станок в пределах
досягаемости источника питания. В случае если
необходимо использовать удлиняющий провод,
удостоверьтесь, что его параметры соответствуют силе
тока, указанной на табличке электродвигателя станка.
Недостаточные размеры поперечного сечения провода
могут вызвать падение напряжения в линии, что
приведет к потере мощности и перегреву.
Настройка
Перед включением станка внимательно осмотрите его.
Удостоверьтесь, что все винты затянуты, все
механизмы свободно работают, лента движется
свободно и правильно отрегулирована, шлифовальный
диск вращается свободно и не задевает защитную
крышку или стол, абразив имеет прочную сцепку с
металлическим диском станка.
Включите электродвигатель и проверьте
правильность направления движения ленты.
Шлифовальная лента должна двигаться от
направляющего барабана к приводному барабану.
Шлифовальный диск должен вращаться против часовой
стрелки (оператор обращен лицом к диску). Для
обозначения направлений движения ленты и круга на
станок прикреплены обозначения в виде стрелок.
Настройка опорной плиты
На новом станке настройка опорной плиты не
производится. Однако после продолжительной
эксплуатации станка может потребоваться
периодическая регулировка опорной плиты. Для этого
выполните следующие шаги:

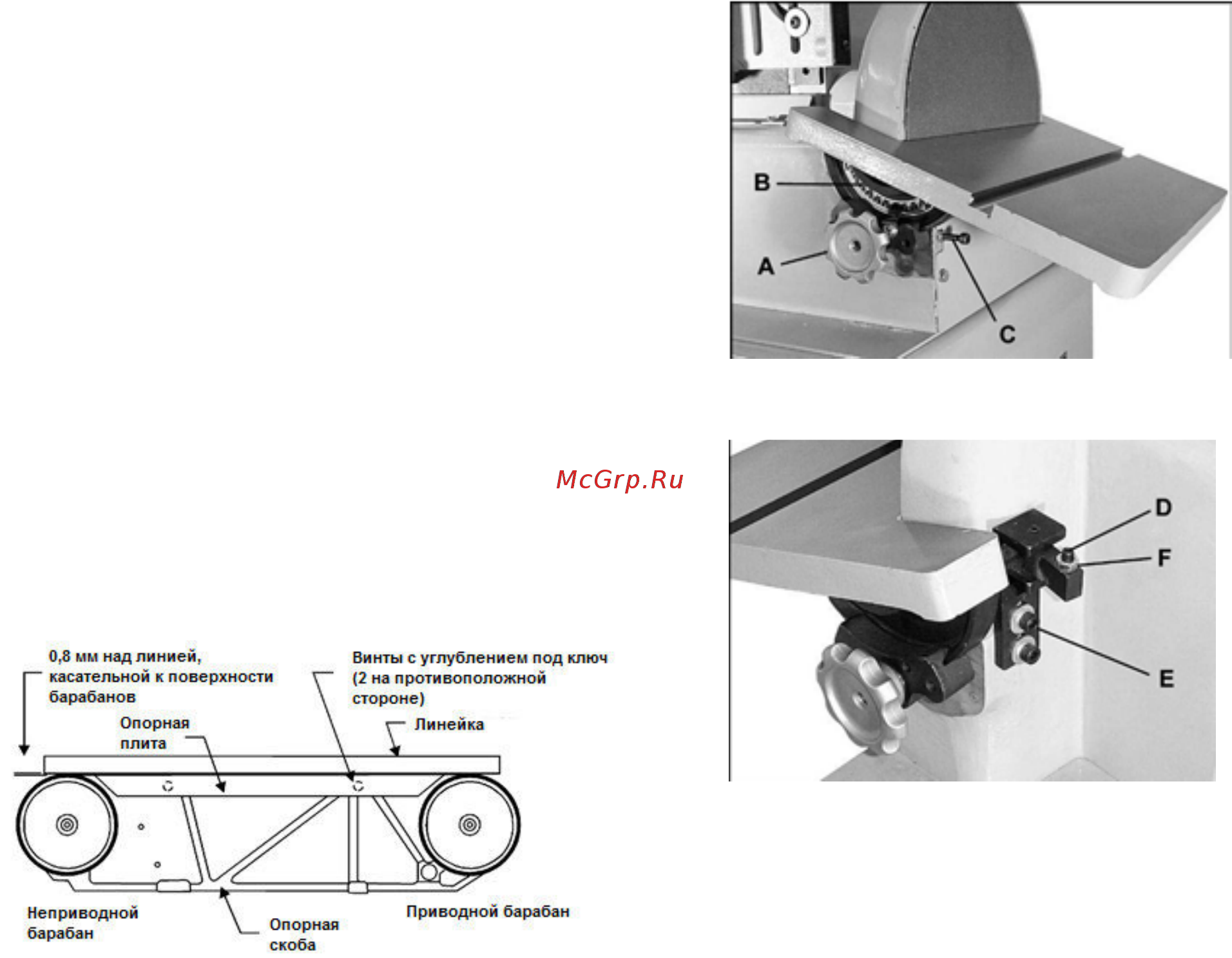

См. Рис. 15:
1. Откиньте защитную крышку и снимите боковую
крышку. Снимите шлифовальную ленту.
2. С помощью шестигранного ключа 6 мм ослабьте два
винта с внутренним шестигранником внутри
ленточного механизма и сдвиньте опорную плиту на
необходимое расстояние. Опорная плита должна
располагаться на расстоянии от 0,8 до 1,6 мм над
линией, касательной к поверхностям барабанов и
обоими концами соприкасаться со шлифовальной
лентой. Для выравнивания опорной плиты вместе со
шлифовальной лентой можно использовать линейку
(см. Рис. 15).
3. Снова затяните винты.
Рис. 15
Настройка шлифовального стола
См. Рис. 16 и 17:
Положение шлифовального стола может быть
отрегулировано под любым углом от 15 градусов вверх
до 45 градусов вниз. Для этого ослабьте стопорные
маховики (А) по обеим сторонам и поверните стол на
нужный угол, ориентируясь на шкалу поворотной опоры
(В). Снова затяните стопорные маховики (А).
Стопор положения наклона в 45 градусов (С) находится
под столом. Воспользуйтесь инструментом для
измерения углов, чтобы удостовериться, что угол
наклона стола в застопоренном состоянии составляет
45 градусов. Если это не так, ослабьте шестигранную
гайку и отрегулируйте угол путем закручивания или
откручивания стопора. Затем снова затяните гайку.
Стопорный винт положения стола под углом в 0
градусов (см. Рис. 17, D) располагается за диском.
Данный узел должен быть настроен таким образом,
чтобы обеспечивалась быстрая установка стола в
горизонтальное положение (90 градусов). Узел должен
позволять осуществлять наклон стола вниз. Для
первичной настройки стопорного винта ослабьте винты
с внутренним шестигранником (Е) и поднимите или
опустите кронштейн. Для более точной настройки
ослабьте шестигранную гайку (F) и закрутите или
открутите винт (D). Затем снова затяните гайку (F).
Периодически проверяйте, чтобы угол наклона стола в
этом положении составлял 0 градусов. Для этого
используйте угольник. Когда указатель шкалы
поворотного основания находится на нулевой отметке,
угол между столом и металлическим диском должен
составлять 90 градусов.
Рис. 16
Рис. 17
Блокирующий упор заготовки
Станок оснащен блокирующим упором заготовки,
который используется, когда ленточный механизм
находится в горизонтальном положении (см. Рис. 25).
Установленный упор предотвращает сталкивание
обрабатываемой заготовки с ленты. В случае если упор
снимается для осуществления сквозного шлифования,
то после завершения операции он должен быть
незамедлительно установлен обратно (если основной
упор не установлен под углом 45 градусов или
