9
ленточный механизм не находится в вертикальном
положении). Воспользуйтесь шестигранным ключом 10
мм, чтобы установить или снять блокирующий упор
заготовки.
Фиксация положения ленточного механизма
Станок оснащен функцией фиксации ленточного
механизма в трех положениях: под углами 0, 45 и 90
градусов. Чтобы изменить положение механизма,
выполните следующие шаги:
1. Ослабьте блокирующую рукоятку (см. Рис. 18).
2. Вытяните фиксатор (см. Рис. 19) и установите
ленточный механизм в нужное положение. Затем
отпустите фиксатор.
3. Удостоверьтесь, что фиксатор встал на место. Для
этого попытайтесь сдвинуть механизм вперед-
назад.
4. Снова затяните блокирующую рукоятку (см. Рис.
18).

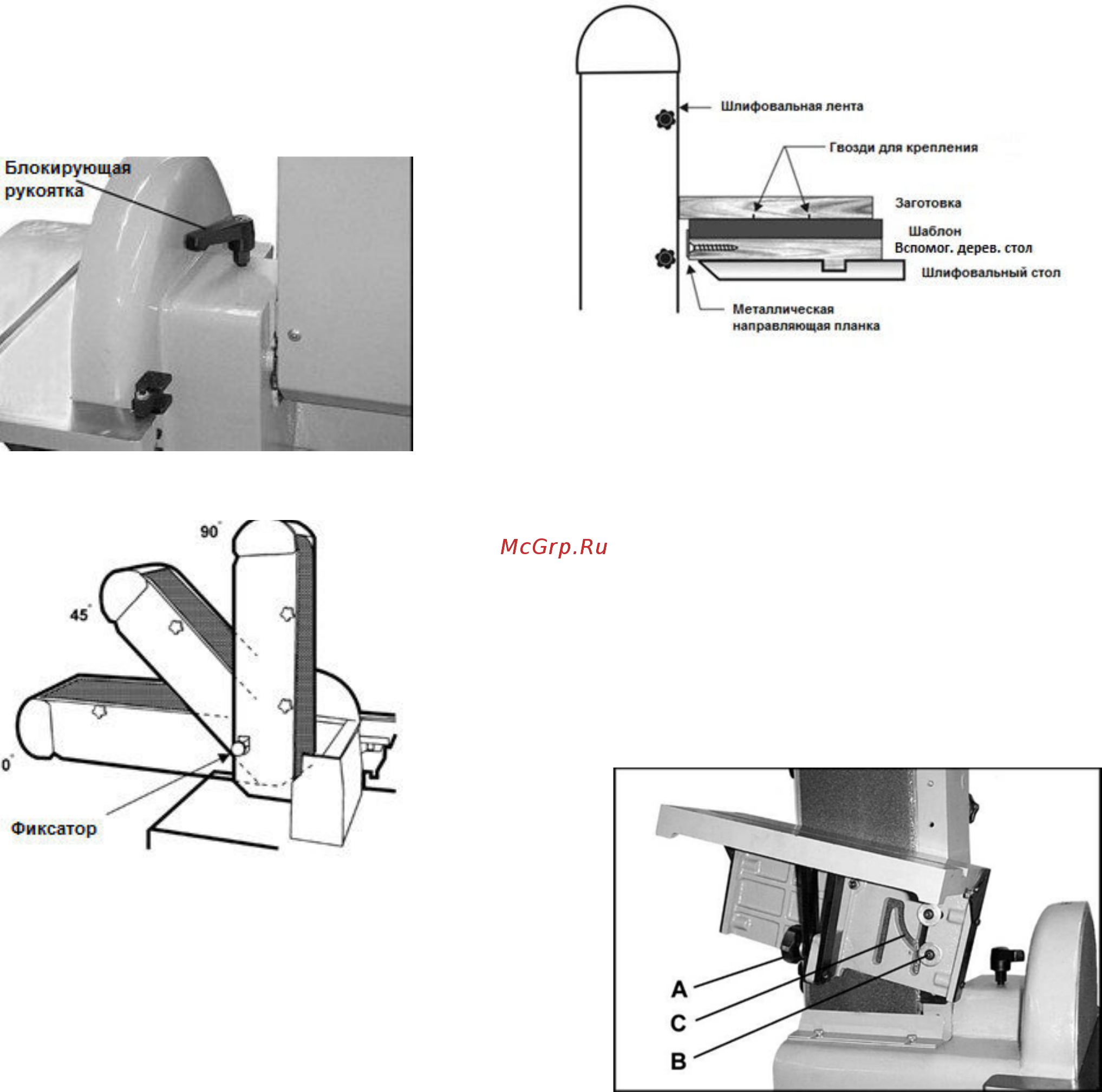

Рис. 18
Рис. 19
При установке ленточного механизма в положение под
нестандартным углом, удостоверьтесь, что
блокирующая рукоятка надежно затянута.
ПРИМЕЧАНИЕ: если блокирующая рукоятка создает
помехи перемещению ленточного механизма, потяните
за рукоятку и вращайте ее в обратном направлении.
Затем отпустите рукоятку и удостоверьтесь, что она
правильно зафиксировалась.
Эксплуатация
Тарельчато-ленточный шлифовальный станок
может быть оснащен шлифовальными лентами и
кругами с различной зернистостью для обработки
множества разнообразных материалов: от мягкого
дерева до закаленной стали. Станок можно
использовать для быстрого удаления материала и
получения зеркальной поверхности. С помощью
различных зажимных приспособлений можно
производить обработку заготовок по шаблону,
обработку углов, контурных форм, гладких прямых и
торцевых поверхностей.
Использование шаблона
Возможно изготовление шаблона (пример см. Рис. 20)
для упрощения шлифования на один размер большого
количества заготовок.
Рис. 20
Упор/стол
См. Рис. 21:
Упорное приспособление используется при ленточном
шлифовании либо в качестве стола (при вертикальном
положении ленточного механизма), либо в качестве
упора (при горизонтальном положении ленточного
механизма).
Для использования приспособления в качестве стола,
на его поверхности имеется специальный паз для
крепления углового упора. Упорное приспособление
можно наклонить на угол от 90 до 45 градусов путем
ослабления ручки (А), которая расположена в
центральной части приспособления. Расположите упор
под нужным углом вручную, затем затяните ручку (А).
Рис. 21
Для расположения упора под углом поперек
шлифовальной ленты (для осуществления косого
шлифования (см. Рис. 22)) воспользуйтесь
шестигранным ключом 3/16, чтобы ослабить два винта с
внутренним шестигранником (см. Рис. 21, В).
Проверните упор вокруг винтов, используя
