5
После подключения электропитания
включите станок на короткое время и
убедитесь что приводные валы
вращаются в правильном направлении.
Если вращение обратное поменяйте
две фазы местами и проверьте ещё
раз.
Пылеудаление
До начала работы, станок должен быть
подключен к системе пылеудаления.
Скорость потока на всасывании должна
быть 20м/сек.
Гибкие шланги должны быть из
негорючих материалов, и должны быть
подключен к системе заземления
станка.
Начало работы
Вы можете начать работу, нажав
зеленую кнопку на пульте управления.
Красная кнопка на пульте управления
останавливает станок.
В случае крайней необходимости
используйте кнопку главного
выключателя, чтобы остановить станок.
В случае перегрузки двигателя станок
отключится автоматически. Примерно
через 10 минут после охлаждения
двигателя станок может быть запущен
вновь.

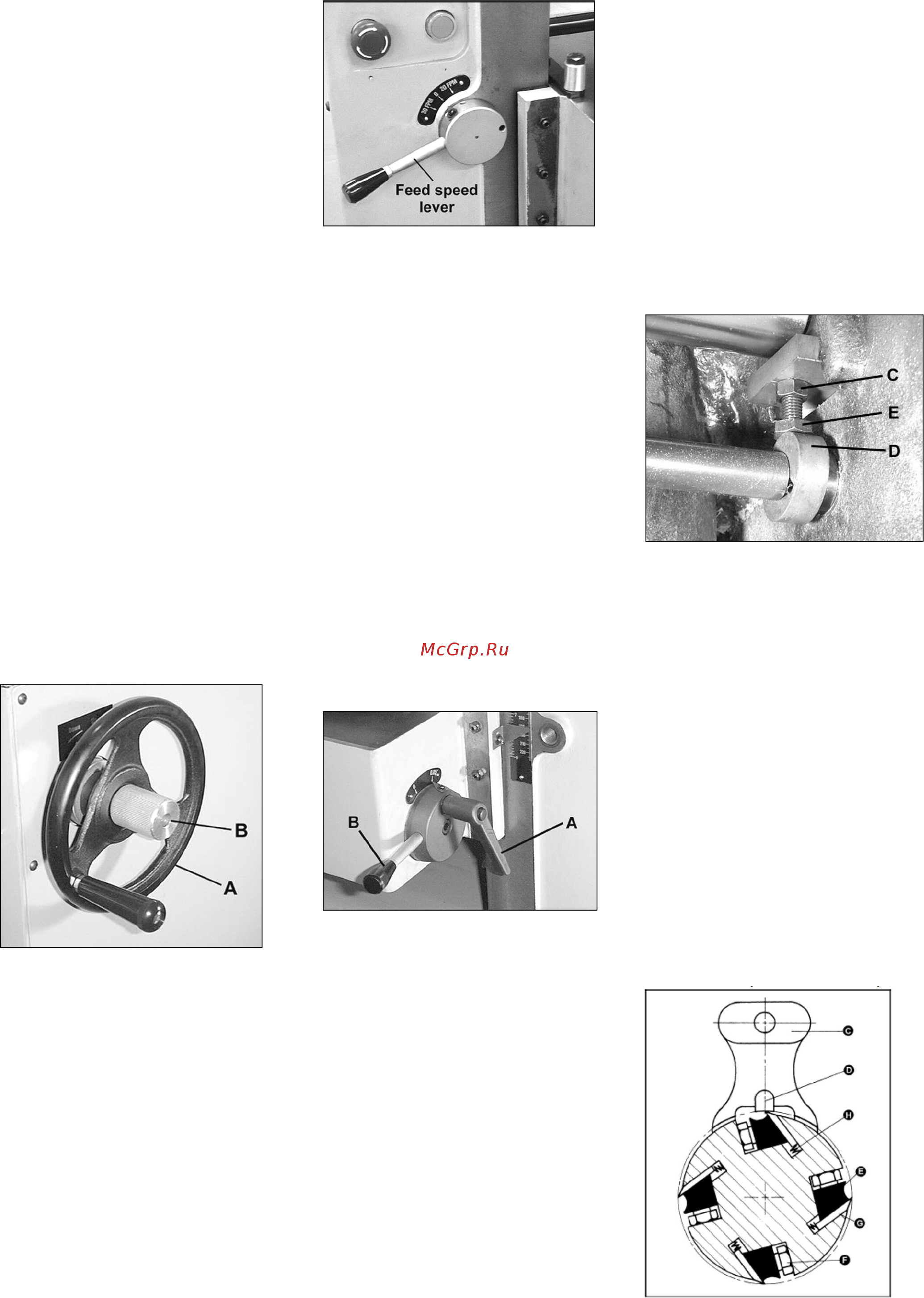

Регулировка глубины реза
Глубина резания регулируется по
шкале глубины резания.
Для регулировка глубины реза
ослабьте ручку блокировки (В, рис 4).
Рис. 4.
Используйте маховик (А, рис.4), чтобы
изменить глубину реза.
Один оборот маховика равен 1,6 мм.
Затяните ручку блокировки.
Регулировка скорости подачи
Для регулировки скорости подачи,
поверните рычаг регулировки скорости
во время работы станка (рис. 5)
Данный станок имеет две скорости
подачи:
6 м/мин или 10 м/мин
Рис. 5.
Ролики стола
Станок поставляется с двумя роликами
в столе, которые вращаются, когда
деталь проходит через станок, таким
образом, снижая трение. Невозможно
дать точные размеры правильной
установки высоты роликов стола,
потому что каждый вид
древесины ведет себя по-разному. Как
правило, когда строгаются грубые
материалы, ролики стола необходимо
поставить в верхнее положение. Когда
строгаются гладкие материалы, то
ролики надо установить в нижнем
положении. Строгальный станок
оборудован эксцентриковым подъёмом
- опусканием роликов стола при
помощи рычага (Рис.6).
Чтобы установить высоту роликов
стола, ослабьте стопорную ручку (А)
эксцентрика (Рис.6) и поверните рычаг
(В) быстрого подъёма. Повторно
затяните стопорную ручку эксцентрика,
чтобы зафиксировать регулирование.
Рис. 6
Ролики стола установлены на заводе
для среднего положения строгания, они
параллельны по отношению к
поверхности стола. Если они
нуждаются в регулировке сделайте
следующее:
1. Отключите станок от электропитания
2. Ослабьте стопорную ручку (А)
эксцентрика (Рис.6) и поверните рычаг
(В) быстрого подъёма в ноль.
3. Используйте шаблон, чтобы найти
расстояние от вершины стола до
вершины ролика стола.
Ноль шаблон в этом положении.
4. Если установка шаблона больше или
меньше чем ноль, регулировочный болт
под столом надо освободить от зажима
стопорной гайки (C, Рис. 7), который
находится выше эксцентрика (D, Рис. 7)
около конца ролика, который нуждается
в установке. Вращайте винт с головкой
(E, Рис. 7), пока шаблон не установится
в ноль.
5. Повторите процесс для другой
стороны ролика стола, и затем
повторно проверьте правильную
сторону. Важно, что оба конца роликов
стола – на
одной высоте, чтобы облегчить
движение заготовки через станок.
6. Затяните стопорную гайку на каждой
стороне и проверьте второй ролик
стола,
ВАЖНО: Убедитесь, что высота
переднего и заднего роликов
одинаковая. Ролики стола всегда
должны быть параллельны к его
поверхности.
Рис. 7.
Установка и регулировка ножей
Установка строгальных ножей
Для проверки и регулировки ножей
строгального вала следуйте
следующим указаниям:
Отключите станок от электропитания.
Откройте верхнюю крышку. Для
проверки и регулировки ножей
используйте шаблон (Рис.9) и
проверьте все четыре ножа. Ножи
должны касаться нижнего края
центрального выступа (D, Рис.8)
шаблона. Если требуется регулировка
одного или более ножей, немного
ослабьте прижимную планку ножа (Е,
Рис. 8), повернув шесть стопорных
винтов (F, Рис. 8) на прижимной планке.
Поверните винты так, чтобы только
ослабить прижим ножей в посадочном
пазу вала, не нарушая установку и
положение самих ножей. Сделайте это
для всех четырех ножей одновременно.
Рис.8
